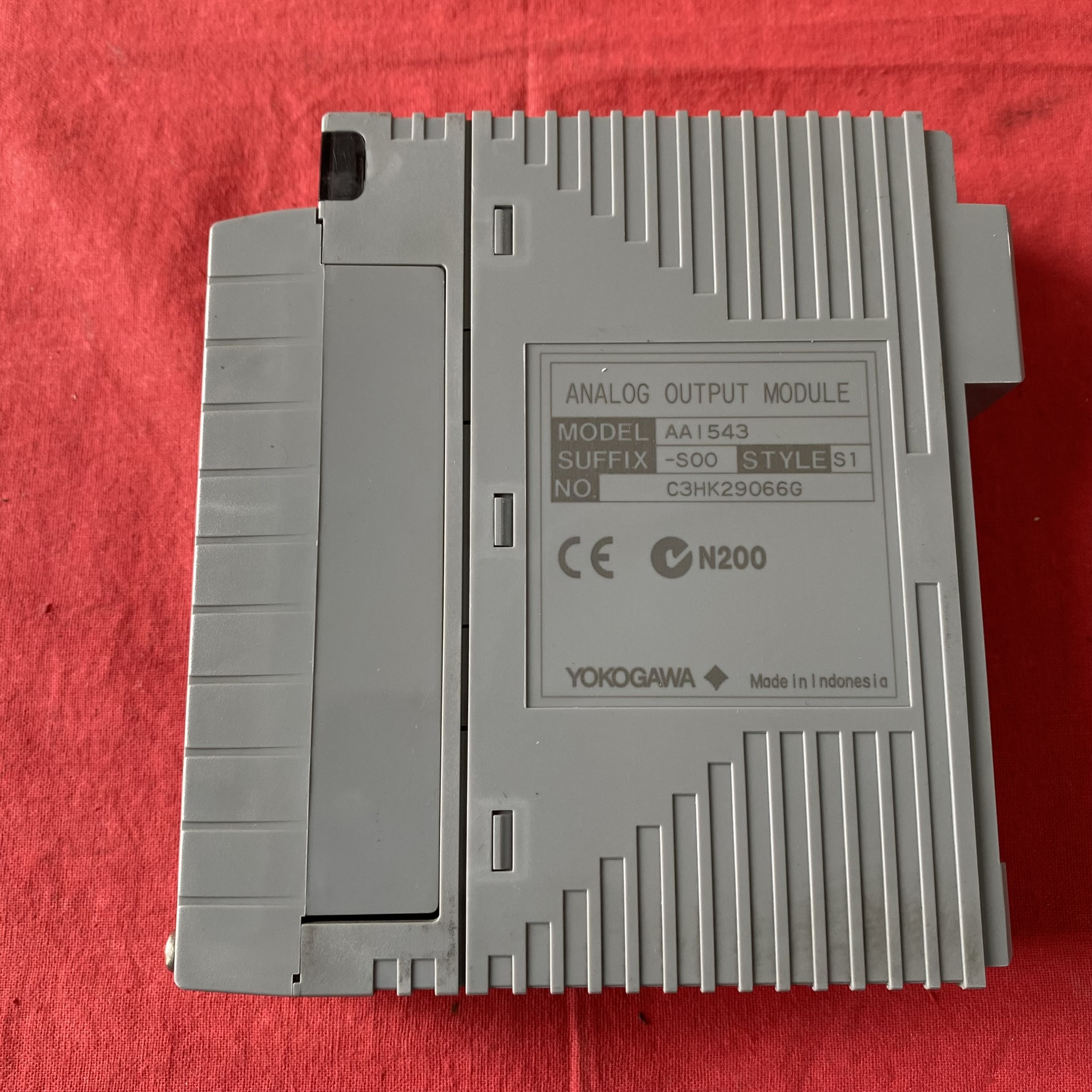

一、核心技术参数与功能特性

1. 输出类型与信号规格

• 信号类型：支持 4-20 mA 电流输出，兼容工业标准变送器与执行器（如阀门定位器、变频器）。

• 输出精度：±0.05% FS（典型值），满足过程控制中对流量、压力等参数的精确调节需求。

• 分辨率：16 位，可实现 0.038 mA 的最小调节步长，适配微小信号变化场景。

2. 通道配置与隔离设计

• 通道数量：16 通道，支持多设备同步控制，减少模块数量与机柜空间占用。

• 电气隔离：通道间及模块与系统间隔离（1500 V AC/1 分钟），抗共模干扰能力强，适合复杂电磁环境。

3. 硬件设计与可靠性

• 冗余能力：支持 双模块并联（N+1 冗余），通过二极管隔离避免反向电流，故障切换时间≤100 ms（标准响应型）。

• 物理特性：

• 尺寸：100mm×56mm×20mm（宽 × 高 × 深），紧凑设计适配标准 35mm DIN 导轨；

• 工作温度：-20°C 至 + 70°C（支持 ISA G3 抗腐蚀选项），适应高温、高湿及腐蚀性工业环境。

4. 通信与诊断功能

• 通信接口：通过横河专用 ESB 总线 或 RS-485 接口（需搭配通信模块如 ALR121）与控制站（FCS）连接，支持 Modbus RTU 协议。

• 故障诊断：

• 通道级短路 / 开路检测，LED 指示灯实时显示状态；

• 内置自诊断功能，可检测模块内部电路故障并上传至 DCS 系统。

二、典型应用场景

1. 工业过程控制

• 流量调节：驱动电磁流量计或涡街流量计的阀门定位器，实现管道流量的 PID 闭环控制。

• 压力控制：调节压缩机或泵的变频器输出，维持反应釜或管道内压力稳定。

2. 能源与电力

• 发电厂：控制汽轮机调速系统、锅炉燃烧器风门开度，优化发电效率。

• 变电站：调节无功补偿装置（如 SVC）的输出，稳定电网电压与功率因数。

3. 化工与石油化工

• 反应釜控制：精确调节催化剂注入量、搅拌电机转速，确保化学反应的一致性。

• 精馏塔操作：控制回流比、再沸器加热量，实现多组分混合物的高效分离。

4. 环保与水处理

• 污水处理：调节曝气风机频率、加药泵流量，优化生物处理过程中的溶解氧与化学药剂投加量。

• 废气处理：控制脱硫脱硝系统的浆液循环泵，确保污染物排放达标。

三、安装与配置要点

1. 硬件安装规范

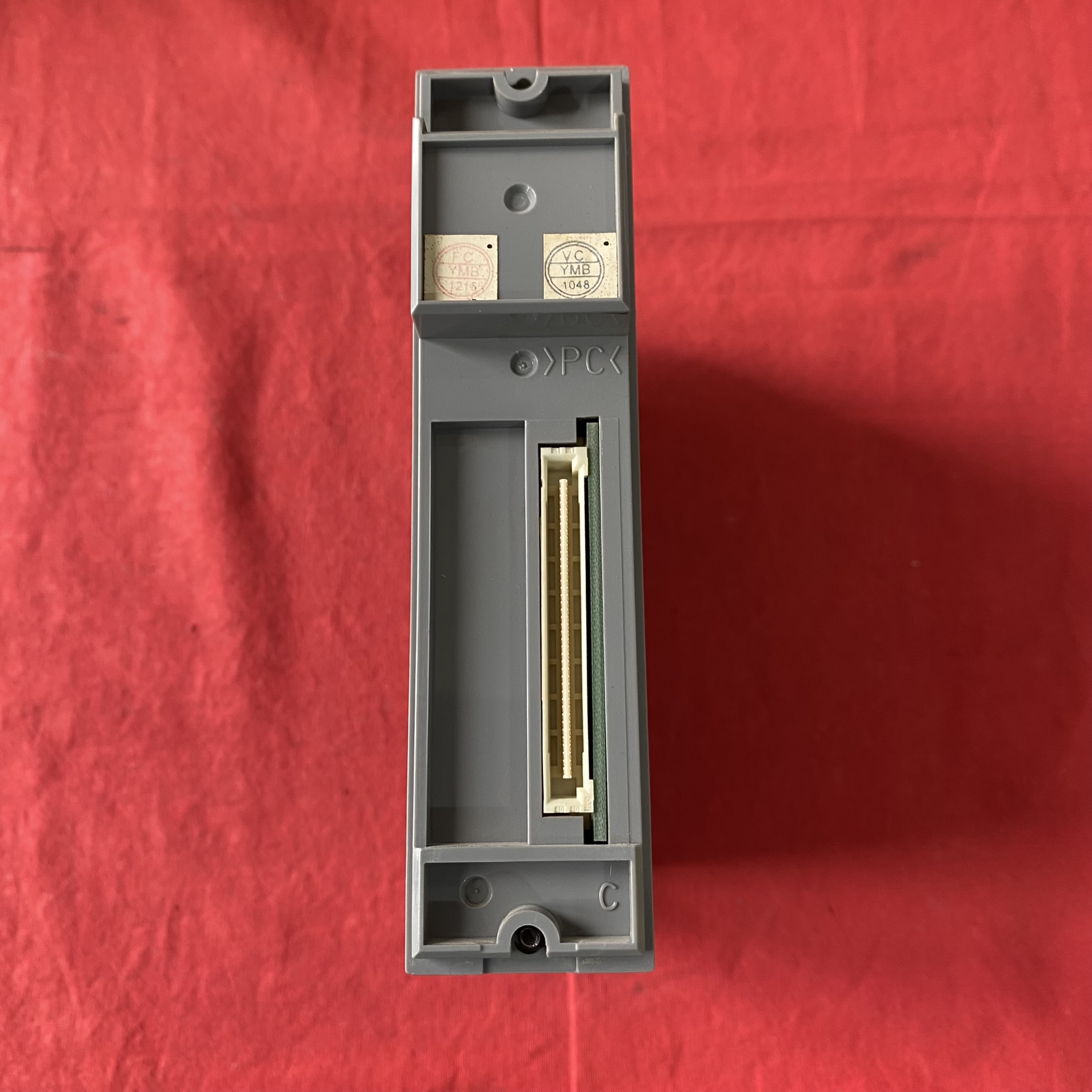

• 机械安装：插入控制站（FCS）的 I/O 卡槽，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

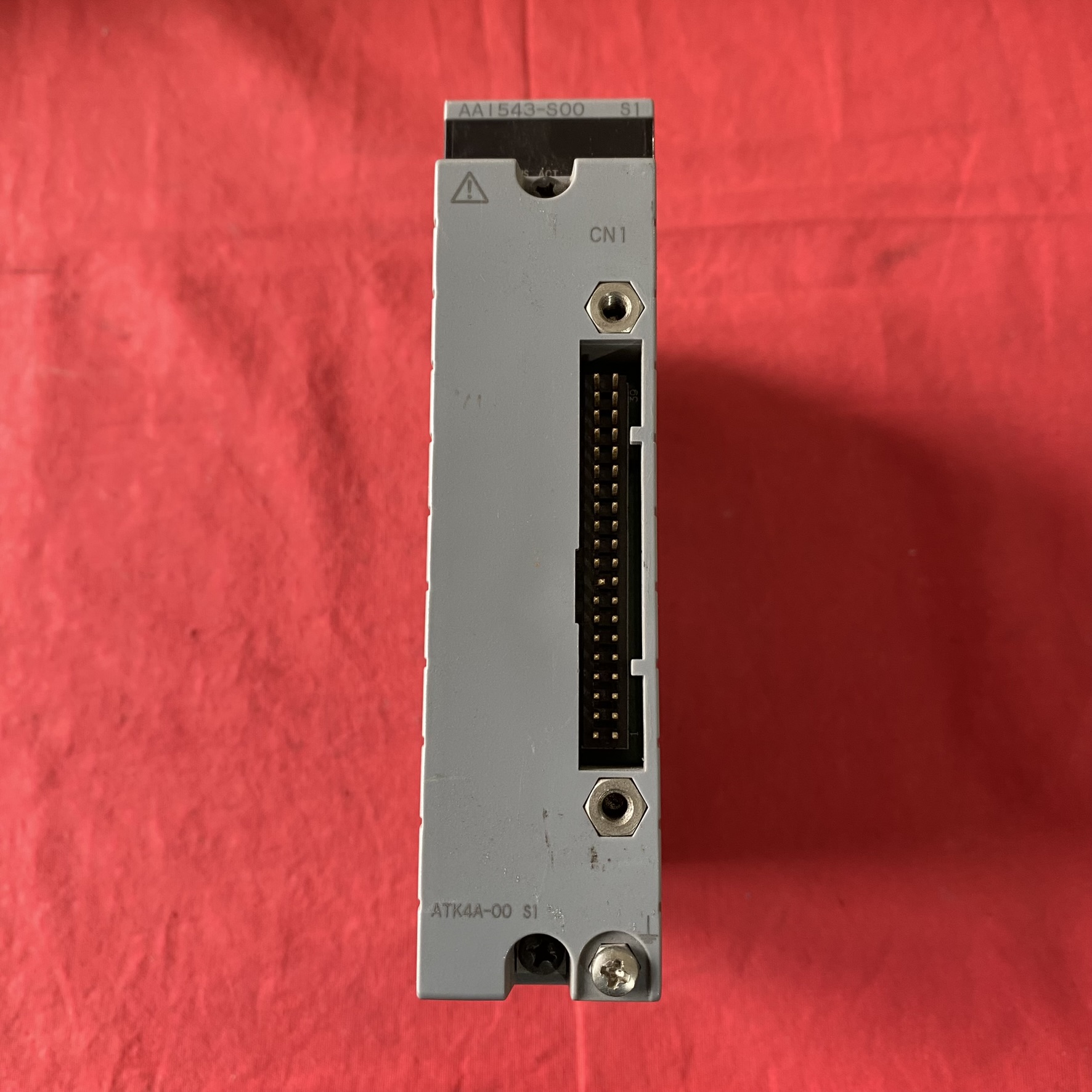

• 接线要求：

• 输出连接：使用 2.5 mm² 导线连接负载，推荐选择 压力钳端子（ATA4S-00） 或 双压端子座（ATA4D-00），确保接线牢固；

• 抗干扰措施：信号线缆与动力电缆间距≥30cm，屏蔽层单端接地（接至机柜 PE 端子）。

2. 参数配置流程

1. 通道组态：通过横河 CENTUM VP 组态工具 设置输出类型（4-20 mA）、量程及线性化参数。

2. 冗余配置：启用双模块冗余功能，设置主 / 备模块地址并同步数据。

3. 安全设置：配置故障安全输出值（如保持最后值、输出 4 mA 或 20 mA），确保异常情况下设备安全。

3. 调试与校准

• 信号校准：使用高精度毫安表（如 FLUKE 725）逐通道校准，误差需≤±0.05% FS。

• 冗余测试：模拟主模块故障，验证备用模块是否在 100 ms 内无缝切换并保持输出稳定。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用压缩空气吹扫模块表面灰尘，避免积尘导致散热不良。

• 电容更换：铝电解电容器推荐更换周期为 8 年（环境温度≤40°C），高温环境需缩短至 5 年。

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，修复已知缺陷并提升功能支持。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含接线图、参数设置指南及安全规范。

• CAD 模型：提供 3D 图纸，便于控制柜布局设计（搜索 “AAI543-S00 CAD” 获取）。

2. 软件工具：

• CENTUM VP 组态软件：用于模块参数配置、冗余设置及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务。

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习高级配置与故障排除技能。

总结
