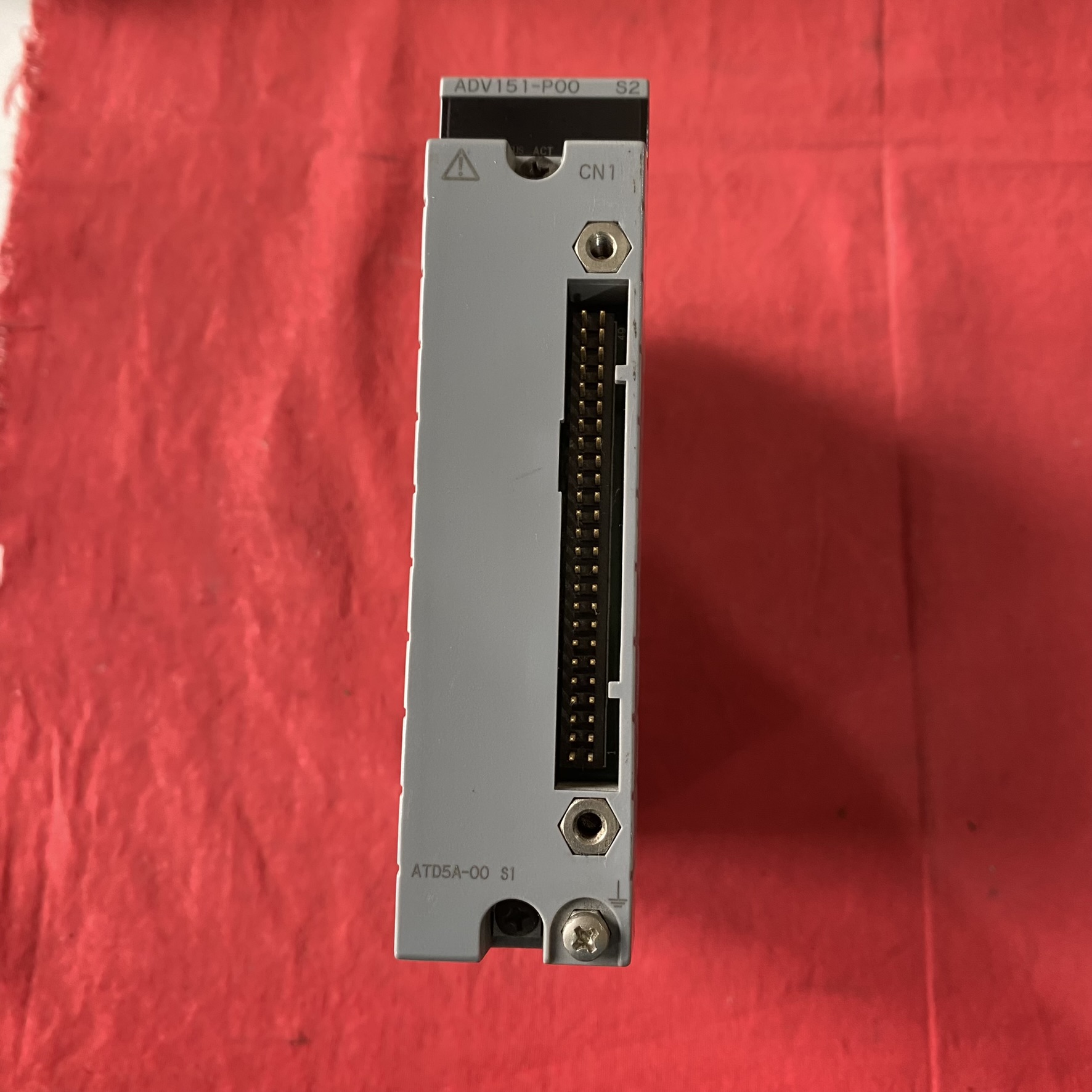

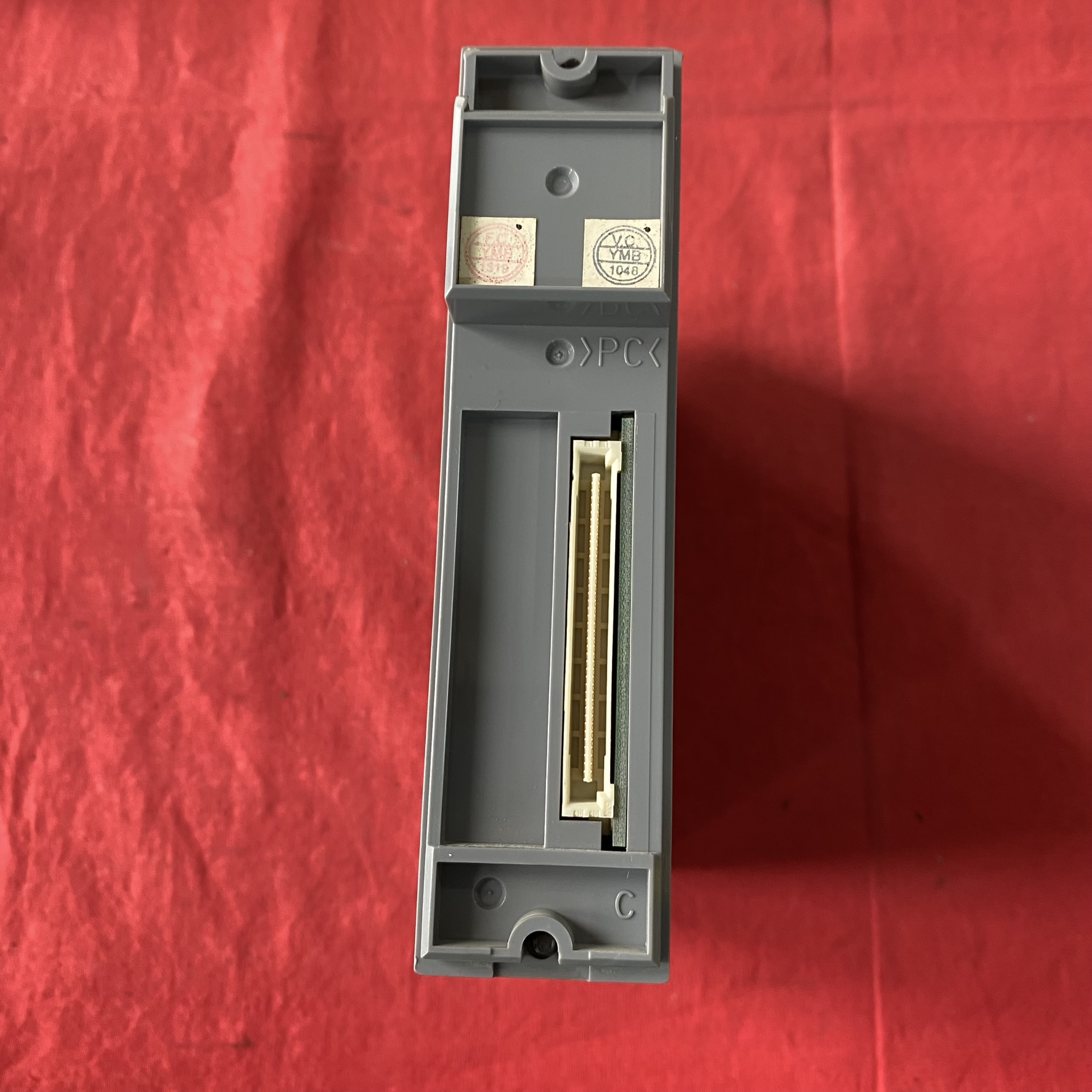

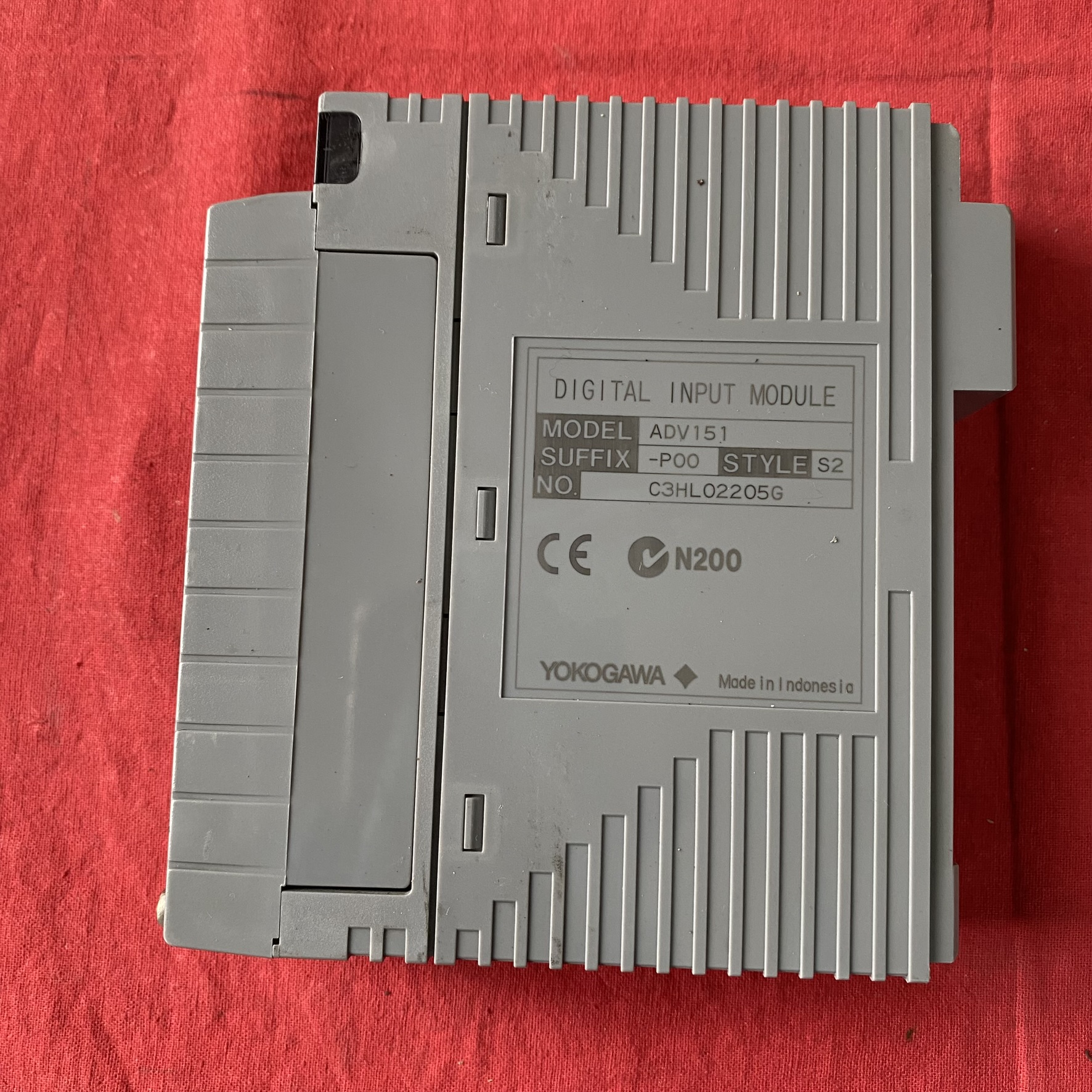

一、核心技术参数与功能特性

1. 输入规格与信号处理

• 输入类型：支持 24V DC 干接点 / 晶体管信号（源型 / 漏型兼容），可直接连接按钮、限位开关、继电器触点等设备。

• 通道配置：32 通道高密度设计，单模块可覆盖中小型控制系统的开关量采集需求，节省机柜空间。

• 信号隔离：通道间及模块与系统间隔离（2kV AC/1 分钟），抗共模干扰能力强，适合复杂电磁环境。

2. 硬件设计与可靠性

• 冗余能力：支持 N+1 冗余配置（需与 ADV161 模块配合），通过二极管隔离避免反向电流，故障切换时间＜50ms。

• 物理特性：

• 尺寸：100mm×56mm×20mm（宽 × 高 × 深），紧凑设计适配标准 35mm DIN 导轨；

• 工作温度：-20°C 至 + 70°C（无防爆认证，需安装在非危险区域），支持 ISA G3 抗腐蚀选项（型号后缀 - 3）。

3. 诊断与通信功能

• 状态监测：每个通道配备 LED 指示灯，实时显示信号通断状态；支持通道级开路 / 短路检测，故障信息可通过 DCS 系统远程查看。

• 通信接口：通过横河专用 ESB 总线 或 RS-485 接口（需搭配通信模块如 ALR121）与控制站（FCS）连接，支持 Modbus RTU 协议。

二、典型应用场景

1. 工业过程控制

• 设备状态监测：采集电机启停信号、阀门限位开关状态，实现设备运行状态的实时监控与连锁保护（如泵过载停机）。

• 报警触发：连接压力开关、温度开关等传感器，在工艺参数异常时触发声光报警或紧急停车（ESD）。

2. 能源与电力

• 变电站自动化：监测断路器、隔离开关的分合闸状态，为继电保护系统提供实时数据支持。

• 火力发电厂：采集汽轮机润滑油压力低、发电机绕组温度高报警信号，确保设备安全运行。

3. 制造业与物流

• 生产线控制：跟踪传送带启停、产品计数传感器信号，协调各工序的自动化流程（如包装线的物料输送）。

• 仓储物流：监测堆垛机限位开关、门禁系统状态，优化仓储设备的调度与安全管理。

4. 环保与水处理

• 污水处理：采集曝气风机运行状态、污泥泵启停信号，实现工艺设备的远程控制与能耗优化。

• 废气处理：监测脱硫塔液位开关、除尘器压差报警，确保环保设备的稳定运行。

三、安装与配置要点

1. 硬件安装规范

• 机械安装：插入控制站（FCS）的 I/O 卡槽，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

• 接线要求：

• 信号连接：使用 2.5mm² 屏蔽双绞线，与动力电缆间距≥30cm，屏蔽层单端接地（接至机柜 PE 端子）；

• 电源连接：24V DC 冗余供电（如横河 PW482-10 模块），确保供电连续性。

2. 参数配置流程

1. 通道组态：通过横河 CENTUM VP 组态工具 设置输入类型（干接点 / 晶体管）、滤波时间（1-10ms）及报警阈值；

2. 冗余设置：启用双模块冗余功能，配置主 / 备模块地址并同步数据；

3. 安全设置：定义故障安全状态（如保持最后值、强制为 0 或 1），确保异常情况下系统安全。

3. 抗干扰与可靠性设计

• 信号滤波：可设置数字滤波消除信号抖动，建议在高频振动场景中开启（如 3ms 滤波时间）。

• 浪涌保护：可选配带浪涌吸收器的接线端子（如 ATB5S-10），降低雷击或电源冲击风险。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用压缩空气吹扫模块表面灰尘，避免积尘导致散热不良。

• 端子检查：每年检查接线端子的紧固度，防止因振动导致接触不良。

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，修复已知缺陷并提升功能支持。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含接线图、参数设置指南及故障代码表。

• CAD 模型：提供 3D 图纸，便于控制柜布局设计（搜索 “ADV151-P00 CAD” 获取）。

2. 软件工具：

• CENTUM VP 组态软件：用于模块参数配置、冗余设置及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务。

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习模块配置与高级诊断技能。

总结
