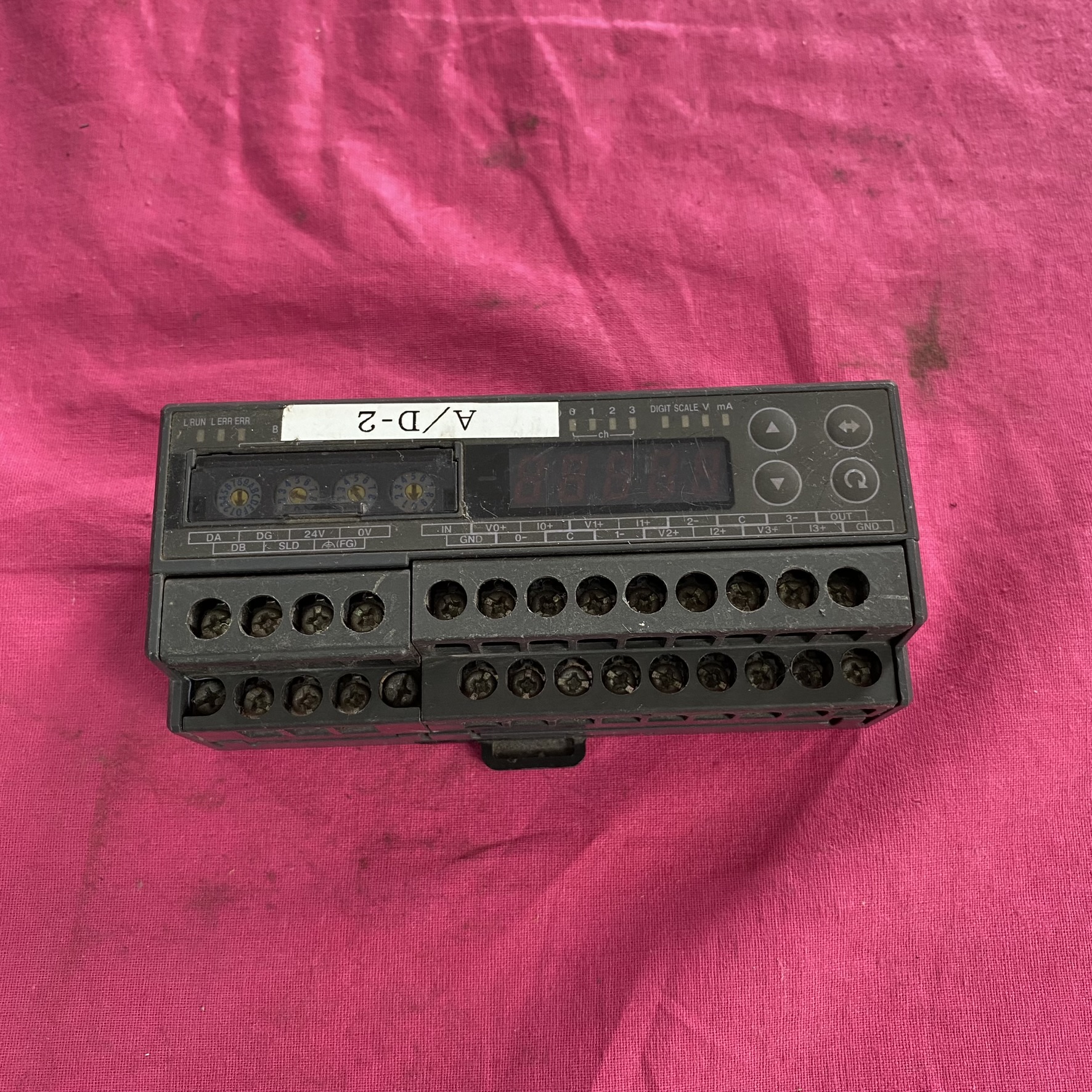

KEYENCE KV-RC4AD 模拟输入单元

一、核心技术规格

1. 输入范围与分辨率

• 电压输入：支持 -10V 至 10V、0V 至 10V、-5V 至 5V、0V 至 5V、1V 至 5V 等多种量程，分辨率最高达 1/24000（0.83mV）。

• 电流输入：支持 0mA 至 20mA、4mA 至 20mA，分辨率 1/12000（1.67μA）。

• 转换速度：200μs / 通道，适用于中速数据采集场景。

2. 精度与稳定性

• 在 25°C ±5°C 环境下，电压和电流输入的精度均为 ±0.2% F.S.（满量程）；在 0°C 至 60°C 范围内，精度保持 ±0.2% F.S.，确保工业环境下的可靠性。

3. 电气特性

• 电源：24VDC ±10%，功耗 210mA。

• 隔离方式：通道间 非隔离，但电源端子与外部端子间通过光电耦合器隔离，耐电压 1500VAC（1 分钟），抗噪声能力达 1500Vp-p（符合 IEC 标准）。

4. 环境适应性

• 工作温度：0°C 至 60°C（无冻结），湿度 10% 至 95% RH（无凝结）。

• 抗振动：间歇性振动下频率 5-9Hz 时振幅 3.5mm，9-150Hz 时加速度 9.8m/s²；连续振动下频率 5-9Hz 时振幅 1.75mm，9-150Hz 时加速度 4.9m/s²。

•

二、接线与安装

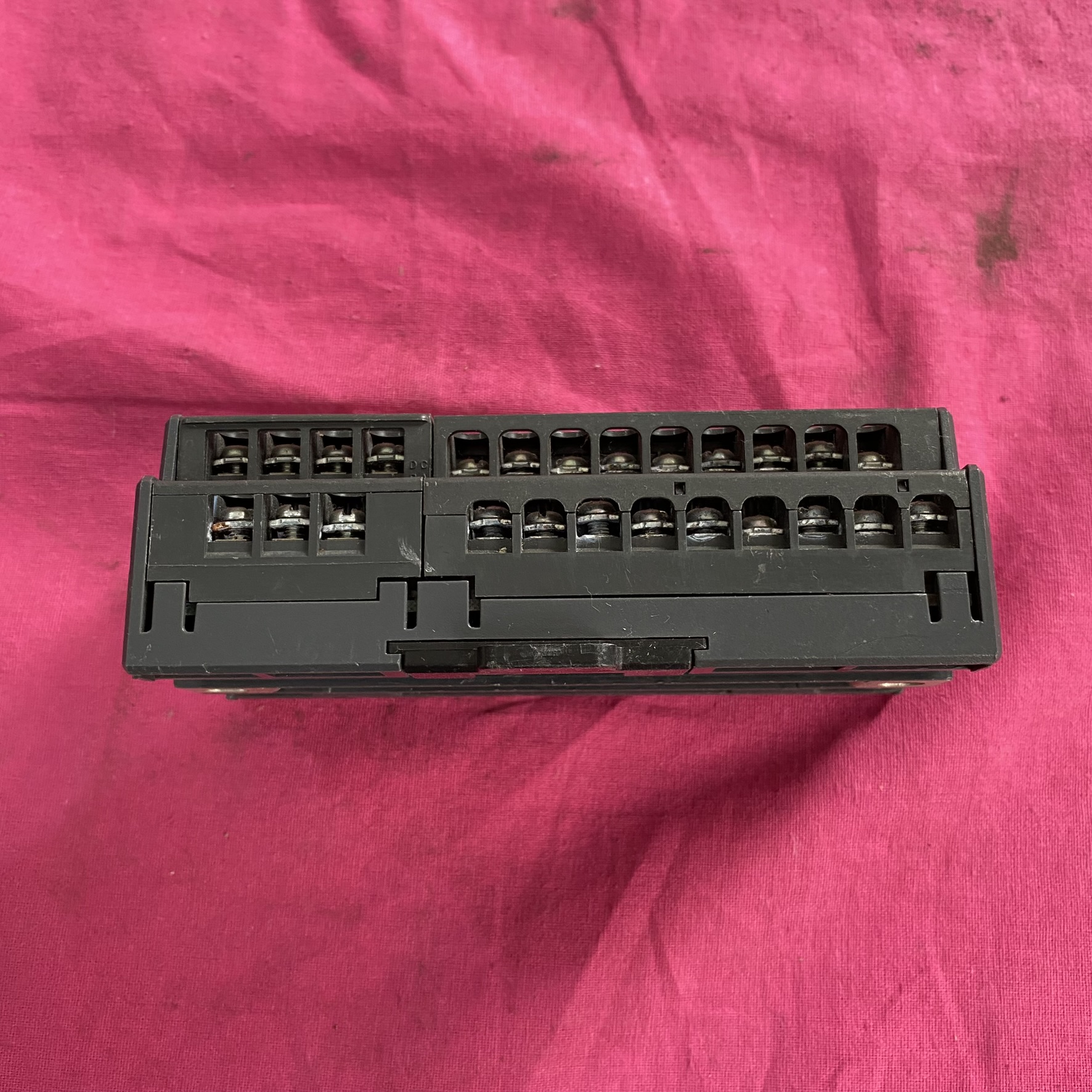

1. 端子连接

• 模拟输入：支持螺丝端子或弹簧端子（具体型号可能不同），需根据信号类型（电压 / 电流）选择对应端子。例如，电压输入需连接至 V+ 和 V-，电流输入需短接 V+ 和 I+，并连接至 I-。

• 电源与接地：24VDC 电源需连接至 L+ 和 GND，建议单点接地以降低噪声干扰。

• 注意事项：非隔离通道需避免不同信号源之间的共模电压超过 ±10V，否则可能导致精度下降 。

2. 安装方式

• 可直接安装在标准 35mm DIN 导轨上，支持高密度模块化配置（如与 KV-5000/3000 系列 PLC 搭配）。

三、应用场景

1. 过程控制

• 温度变送器（4-20mA）→ KV-RC4AD → PLC 进行 PID 调节。

• 压力传感器（0-10V）→ 实时显示压力值并触发报警。

• 监测温度、压力、流量等传感器信号，例如：

2. 设备状态监控

• 读取电机电流、振动传感器信号，用于预测性维护。

• 与基恩士视觉系统（如 IV 系列）配合，实现多源数据融合分析。

3. 工业自动化生产线

• 在包装、印刷等设备中，通过模拟量反馈实现速度、张力等参数的精确控制。

四、合规与认证

• 安全标准：通过 UL 508、CSA C22.2 No.14、CE（EMI/EMS）等认证，符合工业控制领域的严格要求。
