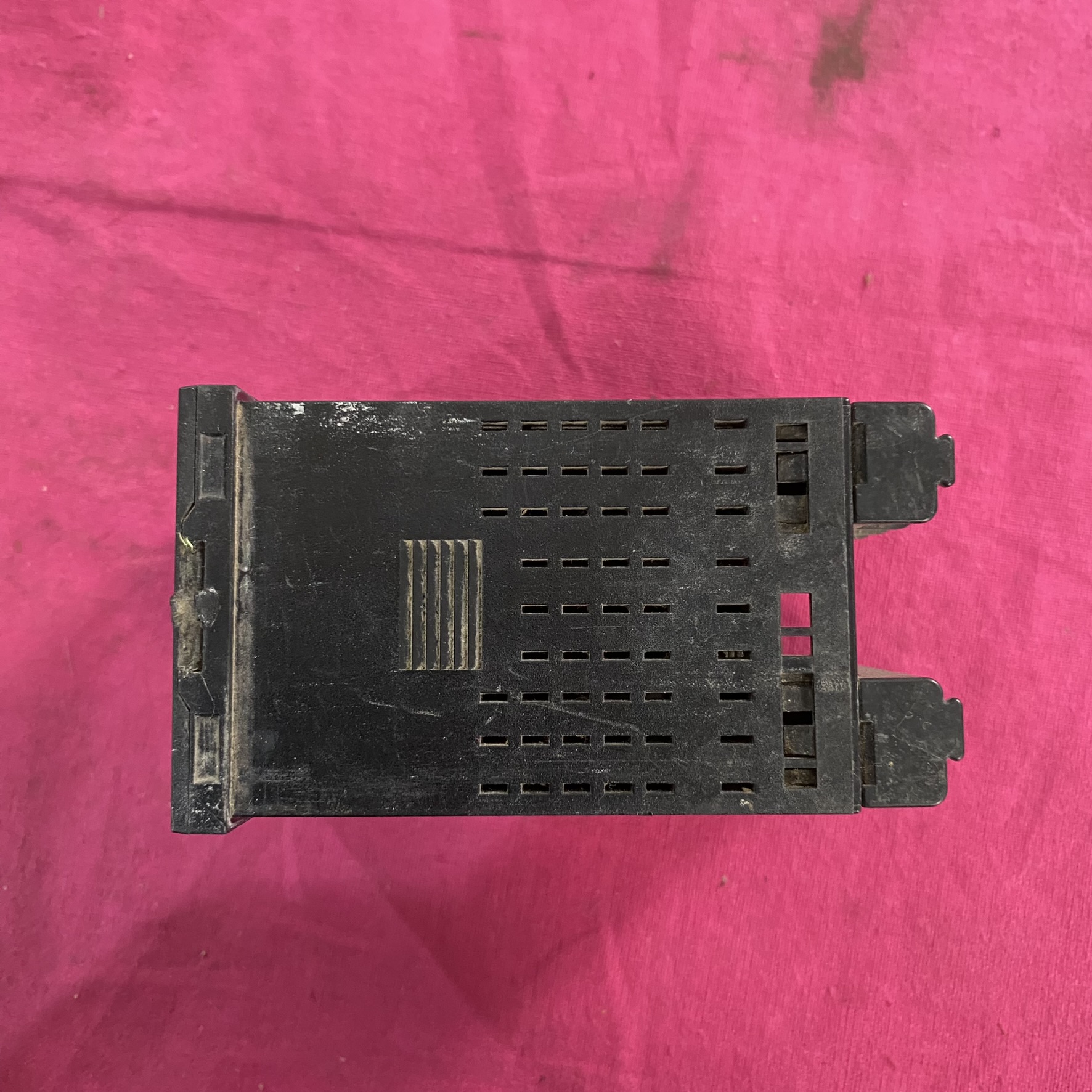

OMRON 欧姆龙 E5CZ-Q2 温控器

1. 基础规格与性能

• 温度范围：根据输入传感器类型不同，支持宽范围测量，如热电偶（K 型：-200~1372°C，J 型：-200~1200°C）或铂电阻（Pt100：-200~850°C）。

• 控制方式：支持 2 自由度 PID 控制或 ON/OFF 控制，具备自动调谐（AT）和自整定（ST）功能，可快速优化控制参数。

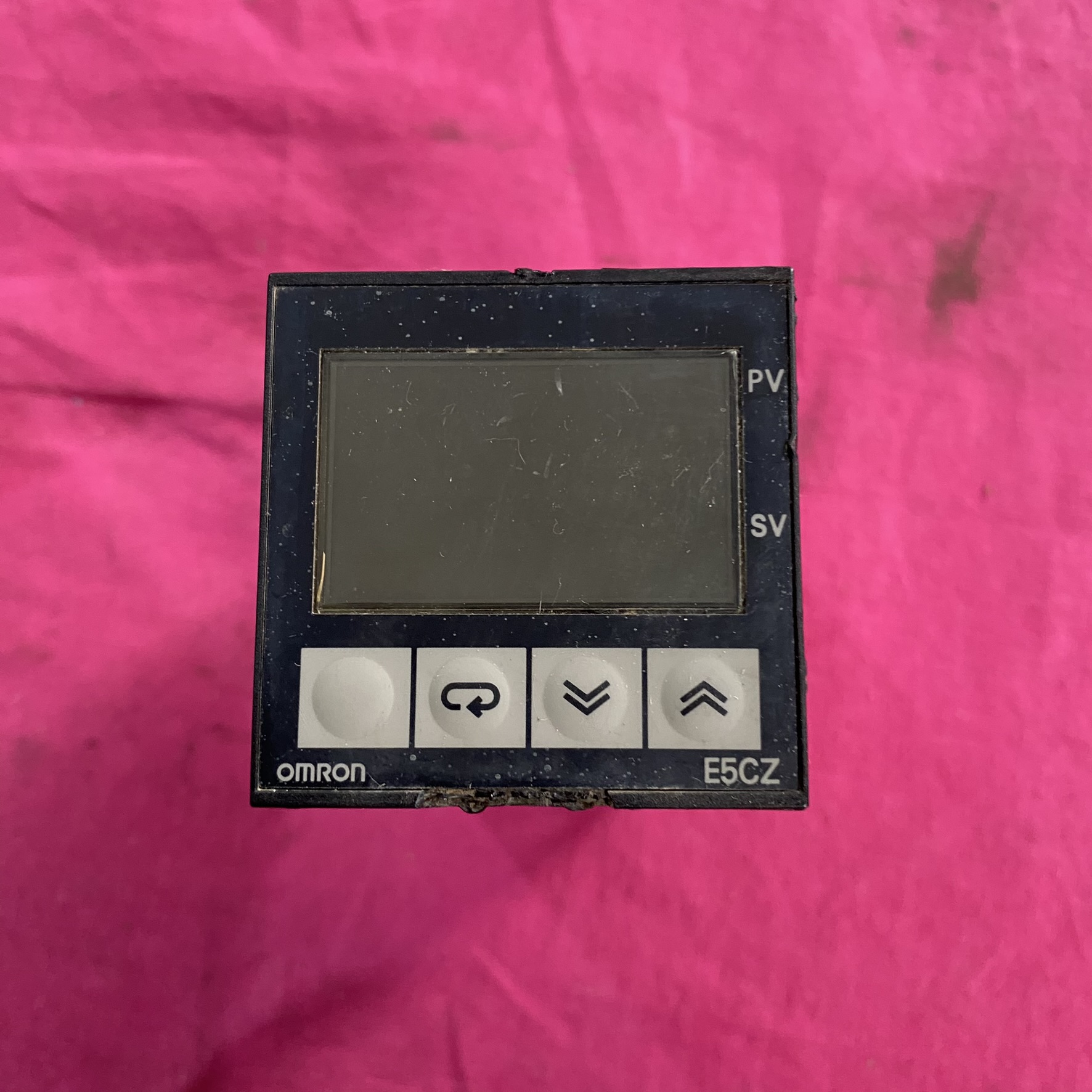

• 显示精度：±0.5% FS ±1 位，5 位 LED 显示，支持 PV（当前值）、SV（设定值）及状态信息（如 RUN/STOP/AT）同时显示。

2. 输入与输出配置

• 输入类型：支持热电偶（K、J、T 等）、铂电阻（Pt100）及模拟量输入（4-20mA/0-5V），可通过 DIP 开关或软件切换。

• 输出类型：

• 控制输出：电压输出（SSR 驱动用，如 E5CZ-Q2MTD）、继电器输出（E5CZ-R2MTD）或电流输出（4-20mA，E5CZ-C2MTD），需根据型号选择。

• 辅助输出：最多 2 点独立报警输出，支持上下限报警、偏差报警等多种模式。

• 通信功能：需外接通信模块（如 E53-CZ03）实现 RS-485/Modbus RTU 通信，部分替代型号（如 E5CC 系列）已内置通信接口。

3. 功能特性

• 预防维护功能：内置控制输出 ON/OFF 次数计数，可预测继电器寿命；支持加热器断线检测（HBD）和 SSR 故障检测，减少停机风险。

• 操作便利性：

• 前面板按键编程，支持密码保护防止误操作。

• 支持远程 SP 输入（4-20mA），可通过 PLC 或上位机远程设定目标值。

• 3 色 LED 显示（红 / 绿 / 橙），可直观区分 PV/SV 状态及报警情况。

• 环境适应性：工作温度 - 10~55°C，湿度 25-85% RH（无凝露），防护等级 IP66（前面板），适合工业现场使用。

4. 安装与尺寸

• 外形尺寸：48×48×78mm（1/16 DIN），开孔尺寸 45×45mm，支持面板嵌入式安装。

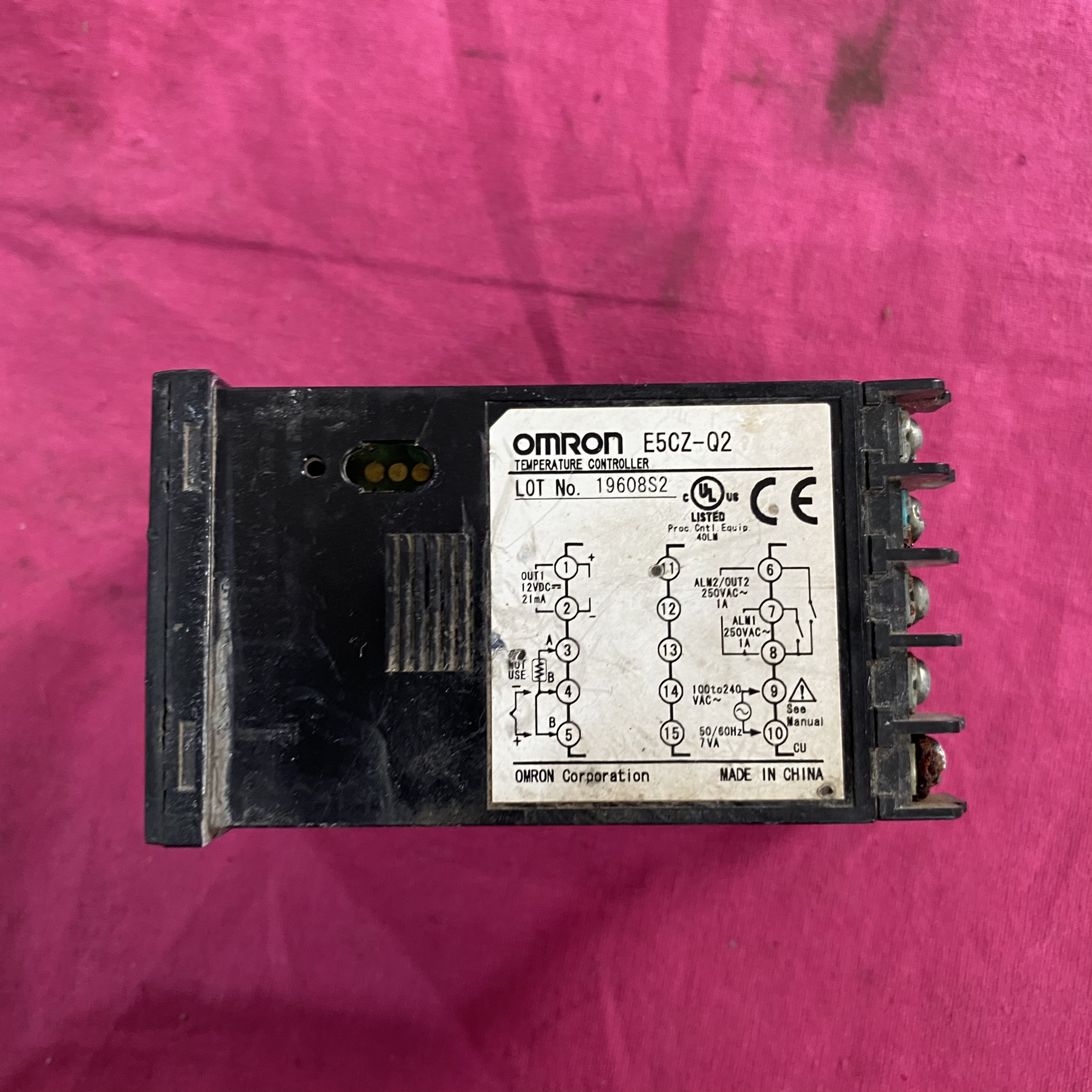

• 端子配置：螺钉端子台型，接线间距紧凑，支持多种传感器和负载连接。

•

5. 替代型号与兼容性

• 停产状态：E5CZ 系列已于 2016 年停产，替代型号为 E5CC 系列（如 E5CC-QX2ASM-800）。

• 替代型号优势：

• 更紧凑的机身（厚度仅 60mm），支持更多 I/O 点数（如 4 点辅助输出、6 点事件输入）。

• 内置 RS-485 通信（部分型号），无需扩展模块。

• 更高的采样速度（50ms vs E5CZ 的 250ms），响应更迅速。

• 兼容性注意：替代型号端子定义和通信协议可能不同，需参考手册进行接线和参数迁移。

7. 典型应用

• 工业加热设备：如塑料成型机、烘箱、热封机。

• 食品与制药：反应釜、灭菌设备的温度监控。

• 半导体制造：精密温控系统，如晶圆加热台。

• HVAC 系统：空调机组或环境试验箱的温度控制。

8. 注意事项

• 传感器选型：根据实际温度范围和精度要求选择合适的传感器（如 K 型热电偶适用于高温，Pt100 适用于中低温）。

• 输出负载匹配：继电器输出触点容量为 250V AC/3A，需确保不超过额定负载；SSR 驱动电压为 12-24V DC，需外部电源支持。

• 通信配置：若需联网监控，建议直接选择内置通信的替代型号（如 E5CC-QX2ASM-802），简化布线。
