一、核心功能与技术参数

1. 电气特性

• 触点配置：4 组转换触点（4 C/O），支持 6A 额定热电流（Ith），可切换 AC250V 或 DC250V 负载，适用于电机控制、电磁阀驱动等场景。

• 线圈参数：

• 额定电压：AC48V（后缀 E7 对应 AC48V 线圈），兼容 85%-110% 额定电压波动，确保在电网不稳定时仍能可靠工作。

• 功耗：交流线圈 1.6VA，直流线圈 0.9W，低功耗设计减少系统能耗。

2. 机械与环境适应性

• 寿命设计：

• 机械寿命：1000 万次（无负载），电气寿命：10 万次（阻性负载），适合频繁动作的工业场景。

• 抗振动 / 冲击：符合 IEC 60068-2-6 标准，可承受 5g 振动（10-150Hz） 和 10g 冲击，适应恶劣工业环境。

• 工作温度：-40°C 至 + 55°C（交流线圈），-40°C 至 + 70°C（直流线圈），支持宽温运行。

• 防护等级：IP40（前面板），防尘并防止外物侵入。

3. 认证与合规

• 国际认证：通过 CE、UL、CSA 认证，符合 IEC 61810-1 标准，可在全球范围内使用。

• 电磁兼容性（EMC）：符合 EN 55011 辐射标准和 IEC 61000-4 抗干扰标准，减少对周边设备的干扰。

二、硬件设计与安装

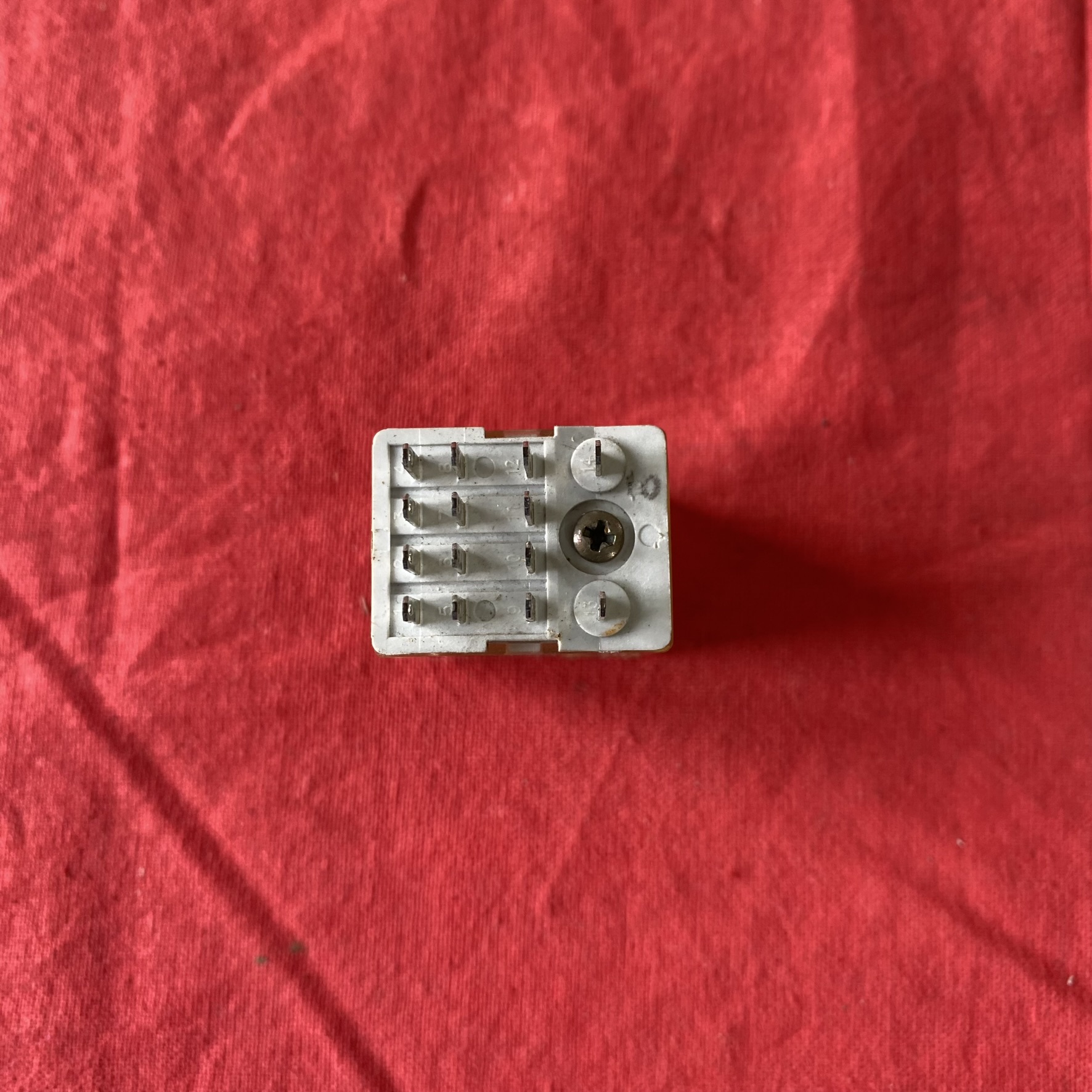

1. 物理特性

• 尺寸与重量：紧凑设计（27mm × 45mm × 43mm），重量约 36g，支持标准 35mm DIN 导轨安装，节省机柜空间。

• 端子类型：

• 分离式接线端子：支持 0.5-2.5mm² 硬线或软线，最大紧固扭矩 0.6N·m，确保连接可靠。

• 可选基座：搭配 RXZE2S114M 或 RXZE2M114M 基座，支持快速插拔和端子防护，降低安装复杂度。

2. 状态监测

• LED 指示灯：内置 绿色 LED，直观显示线圈通电状态，便于快速排查故障。

• 机械指示窗：通过透明外壳观察触点位置，无需拆卸即可确认继电器动作状态。

三、应用场景与行业实践

1. 典型应用

• 信号隔离与放大：将 PLC 输出的低电平信号转换为高功率信号，驱动接触器或电磁阀。

• 电机控制：在电机正反转电路中，通过继电器触点切换相序，实现电机方向控制。

• 报警系统：当传感器检测到异常（如温度过高）时，触发继电器动作，联动声光报警器或切断电源。

2. 行业案例

• 汽车制造：在焊接机器人控制系统中，RXL4A06B1E7 用于隔离 PLC 与焊接电源，防止高压反灌损坏控制器，同时确保焊接时序的精准性。

• 食品加工：在灌装生产线中，继电器驱动气动阀控制液体流量，结合光电传感器实现高精度灌装（误差≤±1%）。

•

四、兼容性与替代方案

1. 系统兼容性

• PLC 平台：兼容施耐德 Modicon M258、M340 及第三方品牌（如西门子 S7-200、欧姆龙 CP1H），通过背板总线或离散 I/O 模块连接。

• 扩展能力：可与 RXZ400 金属保护夹 或 RXZR335 塑料保护夹 配合使用，增强抗振动能力并防止误触。

2. 替代型号推荐

五、维护与故障处理

1. 预防性维护

• 定期检查：每季度清洁触点表面氧化层，使用 无水乙醇 擦拭，避免接触电阻增大。

• 触点润滑：每年在触点表面涂抹少量 导电脂（如 Dow Corning 340），延长电气寿命。

• 线圈测试：使用万用表测量线圈电阻（AC48V 线圈约 770Ω），若阻值偏差超过 10%，需更换继电器。

2. 常见故障排查

六、市场定位与采购建议

1. 价格区间

• 参考报价：单价约 65-90 元人民币（批量采购可享 10%-15% 折扣），性价比高于欧姆龙 G2R 系列和松下 DS2Y 系列。

2. 采购渠道

• 官方渠道：通过施耐德电气官网或授权代理商（如上海捷士佳自动化设备有限公司）采购，确保产品质量和售后服务。

• 工业电商平台：如阿里巴巴、震坤行，需选择 “品牌授权” 店铺，避免购买假货。

3. 备件管理

• 库存建议：建议储备 1-2 个 RXL4A06B1E7 作为备件，参考施耐德 SPMK13E-001 销售公告获取长期备件支持。

• 替代方案：若临时缺货，可使用 RXM4AB1E7 替代，但需注意安装尺寸差异（RXM 系列更紧凑）。
