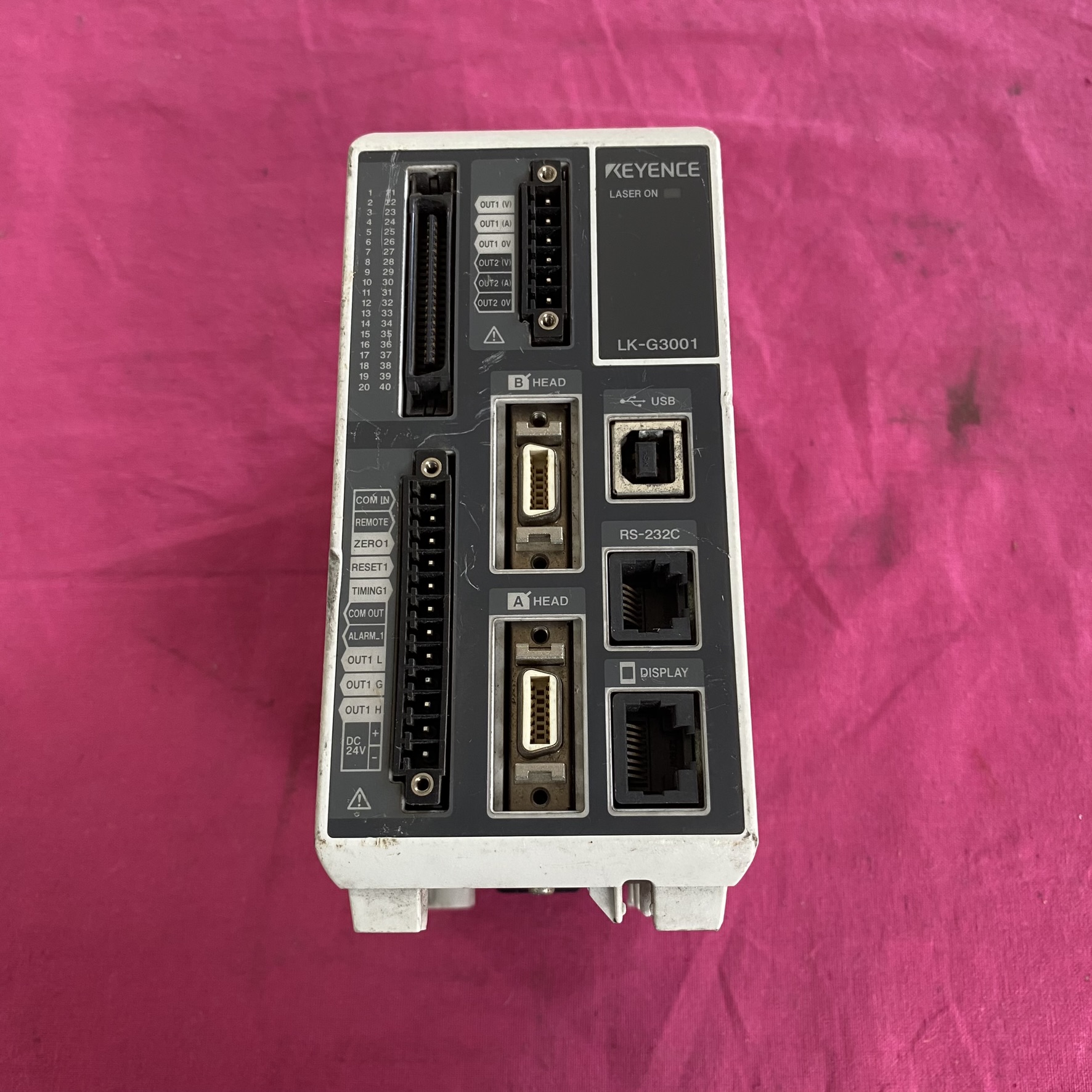

KEYENCE 基恩士 LK-G3001 激光位移传感器控制器

一、型号与类型

• LK-G3001 是 独立型控制器，支持 NPN 输出，可单独使用或通过显示面板（LK-GD500）及软件（LK-H1W）进行参数设置。

• 变种型号：

• LK-G3001P：独立型，PNP 输出。

• LK-G3001PV：一体化控制器，PNP 输出，集成显示功能。

• LK-G3001V：一体化控制器，NPN 输出。

二、核心参数

• 测量精度：最小显示单元达 0.01 µm，显示范围覆盖 ±9,999.99 mm 至 ±9,999.99 µm（6 级可选）。

• 刷新率：10 次 / 秒，适合中速动态测量。

• 输出接口：

• 模拟输出：±10V（2 通道）、4-20mA（2 通道），支持高精度模拟量传输。

• 数字输出：NPN 集电极开路（2 通道），可配置比较器、警报或二进制数据（21 位）。

• 通信接口：USB 2.0（兼容 1.1）、RS-232C，支持与 PC 或 PLC 实时通信。

• 电源与功耗：24 VDC ±10%，连接 1 个传感器头时电流≤500 mA，2 个时≤600 mA。

• 环境适应性：工作温度 0-50°C，湿度 35-85% RH（无凝结），重量约 370 g，适合工业环境。

•

三、关键功能

1. 多场景兼容：

• 支持 所有 LK-G 系列传感器头（如 LK-G10、LK-G30、LK-G150 等），覆盖高精度、长距离、透明物体测量等需求。

• ABLE 功能：通过算法优化，可稳定测量透明 / 半透明物体（如玻璃、薄膜）的表面或内部结构。

2. 高级处理能力：

• 同步测量：支持 2 通道传感器同时工作，适用于复杂形状检测或厚度差分析。

• 数据处理：内置平均、滤波、统计分析、自动归零（AUTO ZERO）等功能，减少噪声干扰。

• 程序记忆：8 组预设程序，可快速切换不同测量任务（如不同工件的参数配置）。

3. 操作便捷性：

• 支持 ECO 模式（节能）和 目标设置功能，简化调试流程。

• 兼容 LK-H1W 软件，可通过 PC 进行远程监控、参数备份及图形化数据分析。

四、应用场景

• 半导体与电子制造：晶圆平整度检测、芯片封装高度测量、电路板翘曲度分析。

• 汽车工业：车身零部件尺寸检测、轮胎表面缺陷识别、发动机缸体精度验证。

• 精密机械加工：刀具磨损监测、金属板材厚度测量、模具型腔轮廓扫描。

• 透明材料检测：玻璃厚度、液晶面板表面缺陷、塑料薄膜均匀性评估。

六、优势与注意事项

• 优势：

• 高精度与稳定性：微米级分辨率和抗干扰设计，适合严苛环境。

• 灵活性：多接口、多协议支持，易于集成到现有自动化系统。

• 耐用性：IP65 防护等级（传感器头），适应粉尘、油污等工业场景。

• 注意事项：

• 成本较高：作为高端设备，价格显著高于普通位移传感器。

• 技术门槛：需专业知识进行参数调试和软件配置。

• 选型建议：根据实际测量范围、目标材质（如透明 / 金属）和环境条件选择适配的传感器头。
