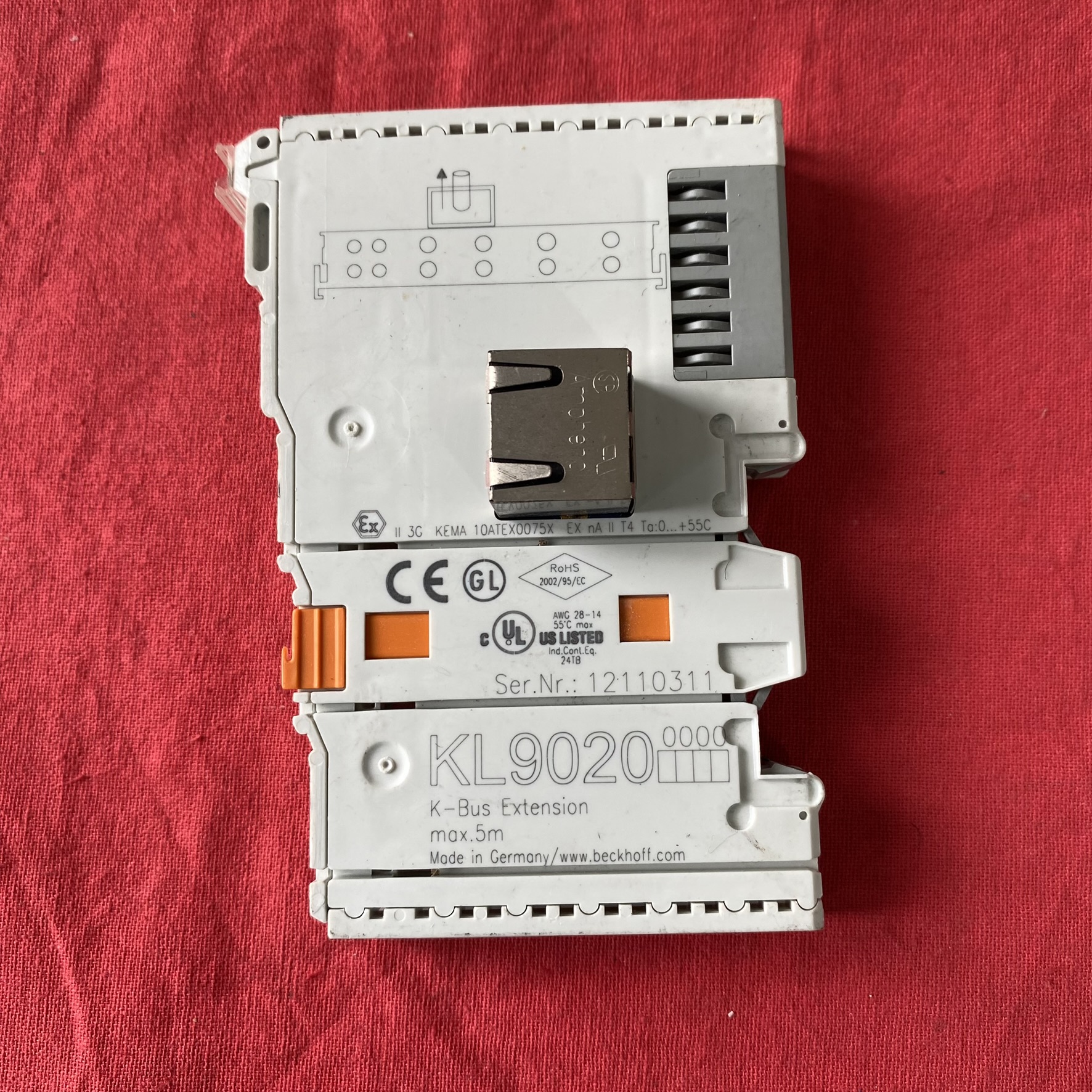

倍福KL9020扩展终端模块

发布时间: 2025-09-23 12:31

倍福（Beckhoff）的 KL9020 是一款 K-bus 扩展终端模块，隶属于 EtherCAT 总线端子系列，专为工业自动化控制系统设计，用于延长 K-bus 通信距离并实现灵活的 I/O 扩展

商品信息

一、核心功能与技术参数

1. K-bus 扩展与通信

通信转换：将 K-bus 信号转换为 RS485 协议，通过 RJ45 接口连接以太网电缆，支持最长 5 米的扩展距离（与 KL9050 配合使用）。
拓扑灵活性：可级联 31 个 KL9050 耦合器端子，构建大规模分布式 I/O 网络，单个总线耦合器最多支持 65,534 个端子模块。
即插即用：无需额外配置，直接通过 K-bus 供电（典型功耗 70mA），与 EtherCAT 主站（如 EK1100）无缝集成。

2. 电源与信号处理

电源输入：支持 24V DC±20% 宽电压范围，提供 10A 现场电源（用于驱动负载）和 400mA K-bus 电流（用于端子模块通信）。
隔离保护：电源触点、K-bus 与系统电压之间隔离电压达 500Vrms，抗干扰能力强，适合复杂工业环境

3. 物理特性

紧凑设计：尺寸仅 12mm×100mm×70mm，重量约 45g，支持标准 35mm DIN 导轨安装，节省机柜空间。
状态指示：内置 LED 灯，实时显示电源、通信及端子模块状态，便于快速故障排查。

二、硬件设计与兼容性

1. 与 KL9050 的协同工作

级联扩展：KL9020 作为终端模块，需与至少一个 KL9050 耦合器端子配合使用。KL9050 提供两个 RJ45 接口（输入 / 输出），可进一步扩展网络，形成链式或星型拓扑。
电源分配：KL9050 集成 400mA K-bus 电源单元，为扩展的端子模块供电，确保稳定的通信和信号传输。

2. 系统兼容性

EtherCAT 主站：兼容倍福全系列 EtherCAT 耦合器（如 EK1100、EK1400）及第三方 EtherCAT 主站设备。
端子模块：可挂载倍福 EL/ELM 系列模拟量 / 数字量端子模块（如 EL1008、EL2008），支持热插拔，无需断电即可更换。
软件平台：通过倍福 TwinCAT 自动化软件自动识别设备，生成过程数据映射，支持 IEC 61131-3 编程和工业物联网（IIoT）功能（如 OPC UA 服务器）。

三、应用场景与行业实践

1. 典型应用

工业自动化产线：
在汽车制造、3C 产品组装等场景中，通过 KL9020 扩展 K-bus 网络，实现分布式传感器（如光电开关、限位开关）和执行器（如电磁阀、电机驱动器）的远程控制。
智能建筑与楼宇自动化：
连接照明控制器、空调系统和门禁设备，构建集中监控网络。例如，某大楼通过 KL9020 扩展 K-bus，实现大厅灯光的分区域控制和窗帘的自动调节，节能效率提升 15%。
能源管理系统：
在风电场、光伏电站中，延长 K-bus 通信距离，连接分布式逆变器、汇流箱等设备，实现数据采集与远程运维。

2. 行业案例

某饮料灌装线：
使用 KL9020 扩展 K-bus 网络，连接 20 个 EL2408 数字量输出模块，控制灌装头的启停和阀门开度。通过 TwinCAT 软件实现设备状态实时监控，故障响应时间缩短至 20ms，产能提升 10%。
某智能仓储系统：
与 KL9050 配合，将 K-bus 网络扩展至 30 米，连接 AGV 导航传感器和货架 RFID 读写器。通过 EtherCAT 的高速通信，实现货物搬运的精准调度，仓储效率提高 20%。

四、维护与故障处理

1. 预防性维护

定期清洁：每季度使用干燥压缩空气清除模块表面灰尘，避免散热孔堵塞。
端子紧固：每年检查端子排连接是否松动（扭矩 0.6N・m），防止振动导致接触不良。
电源测试：使用万用表测量输入电压，确保在 18-30V DC 范围内，避免过压或欠压损坏模块。

2. 常见故障排查

故障现象	可能原因	解决方法
通信中断	RJ45 电缆断路 / KL9050 未正确配置	更换电缆，重新分配设备地址
端子模块无响应	K-bus 供电不足 / 模块故障	检查 KL9050 的 K-bus 电源，更换模块
LED 异常闪烁	信号干扰 / 参数配置错误	增加屏蔽层，重新配置 TwinCAT 参数

五、采购与生命周期管理

1. 价格与渠道

全新正品：单价约 350-450 元人民币（批量采购可享 10%-15% 折扣），需通过倍福授权代理商（如上海欧沁机电、穆泽工业控制）采购，确保产品质量和技术支持。
二手备件：价格约为新品的 60%-70%，需确认模块生产日期和使用时间（建议不超过 5 年），并要求提供负载测试报告。

2. 生命周期状态

当前阶段：主流阶段（Active），倍福官方仍提供技术文档、固件更新及备件供应，预计停产时间暂未公布。
升级建议：长期项目可考虑迁移至 EtherCAT G 技术（如 EK1400 耦合器），以适应未来更高带宽和实时性需求。

六、替代方案与型号对比

型号	功能	价格区间	核心特性
KL9020	K-bus 扩展终端模块	350-450 元	支持 5 米扩展，需与 KL9050 配合使用
KL9010	K-bus 终端电阻模块	200-300 元	仅用于终端电阻，无扩展功能
KL9050	K-bus 耦合器端子	600-800 元	支持级联扩展，提供 K-bus 电源

总结

倍福 KL9020 K-bus 扩展终端模块凭借高可靠性设计、灵活扩展性和低成本优势，成为工业自动化领域的理想选择。其在智能建筑、工业产线、能源管理等行业的成功应用，验证了其在复杂环境下的稳定性。在采购和使用过程中，需注意与 KL9050 的配合使用、定期维护及备件储备，以最大化设备的使用寿命和生产效率。对于追求高性能的场景，建议结合 EtherCAT G 技术构建更高效的控制系统
