一、核心功能与技术参数

1. EtherCAT 协议集成

• 高速通信：支持 100Mbps 传输速率，延迟低至 1μs，可在 12μs 内处理 256 个数字量 I/O 信号，满足高精度同步控制需求。

• 拓扑灵活性：支持总线型、星型、树型等多种拓扑结构，通过两个 RJ45 接口（输入 / 输出）级联扩展，传输距离最长 100 米（CAT5 电缆）。

• 主从架构：单个 EtherCAT 主站最多可连接 65,535 个从站，每个 EK1100 耦合器可挂载 65,534 个 EtherCAT 端子模块，构建大规模分布式系统。

2. 电源与信号处理

• 电源输入：支持 24V DC±20% 宽电压范围，提供 2A E-bus 电流（用于端子模块通信）和 10A 现场电源（用于驱动负载）。

• 隔离保护：电源触点、系统电压与以太网接口之间隔离电压达 500Vrms，抗干扰能力强，适合工业环境。

3. 物理特性

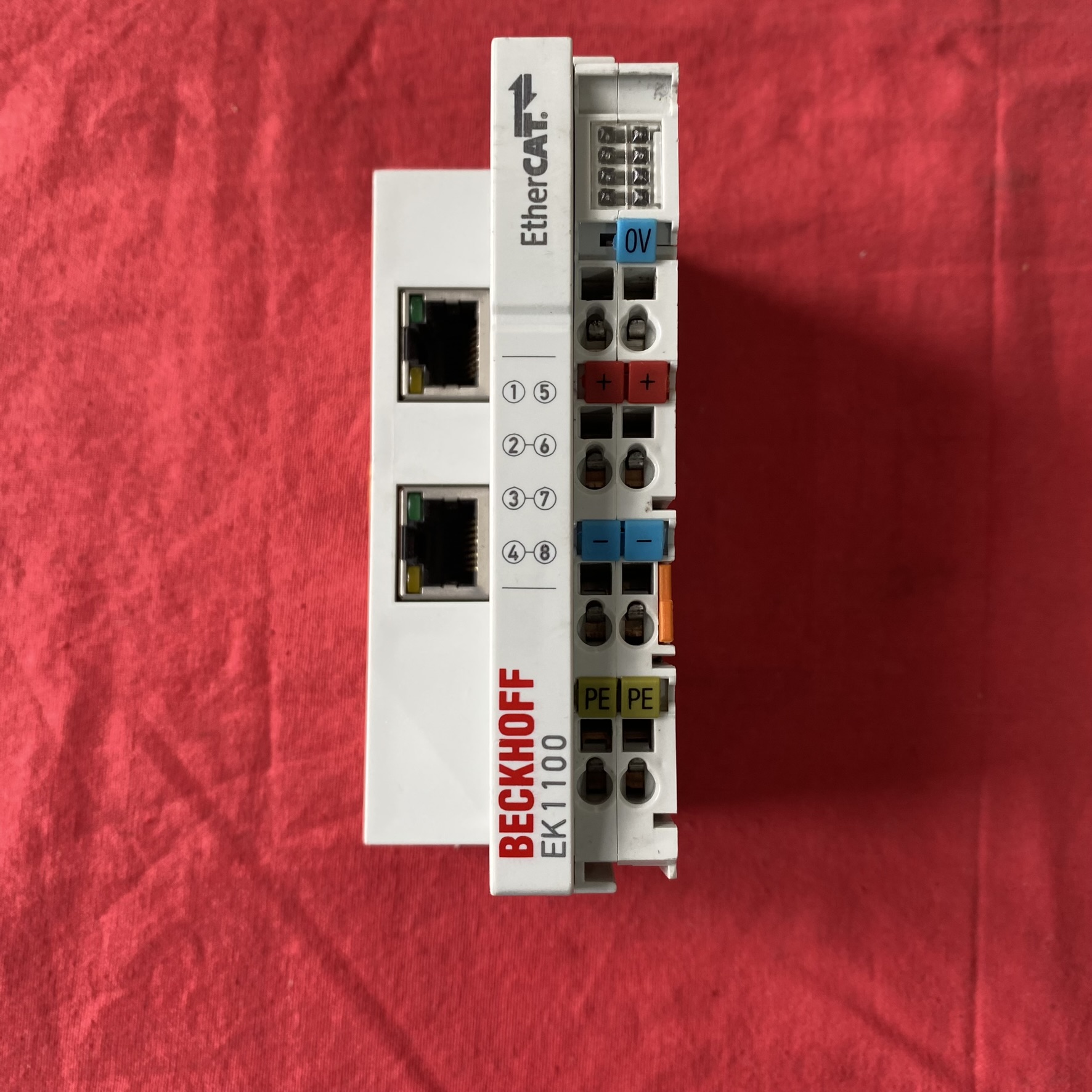

• 紧凑设计：尺寸为 120mm×80mm×45mm，重量约 0.3kg，支持标准 35mm DIN 导轨安装，节省机柜空间。

• 状态指示：内置 LED 灯，实时显示电源、通信及端子模块状态，便于快速故障排查。

二、硬件设计与兼容性

1. EtherCAT 端子模块适配

• 无缝集成：可直接连接倍福 EL/ELM 系列模拟量 / 数字量端子模块（如 EL1008、EL2008），支持热插拔，无需断电即可更换模块。

• 扩展能力：通过 EL9410 馈电端子 可扩展 E-bus 电流至更高容量，满足复杂 I/O 系统需求。

2. 协议与系统兼容性

• 多协议支持：通过端子模块（如 EL6731）可桥接 PROFIBUS、Modbus 等第三方协议，实现多厂商设备互联。

• 软件平台：兼容倍福 TwinCAT 自动化软件，支持 IEC 61131-3 编程、MATLAB/Simulink 集成及工业物联网（IIoT）功能（如 OPC UA 服务器）。

3. 替代方案与升级路径

• 高速升级：若需更高带宽，可替换为 EK1400 EtherCAT G 耦合器（支持 1Gbps 传输），通过 CU1411 分支控制器实现与传统 EtherCAT 网络的透明转换。

• 成本优化：对于预算有限的场景，可选用 EK1101（参数与 EK1100 相近，但价格更低），但需确认具体功能是否匹配需求。

•

三、应用场景与行业实践

1. 典型应用

• 汽车制造：在冲压车间中，通过 EK1100 连接 EL 系列端子模块，实时采集模具传感器信号，配合倍福 XTS 输送系统实现每分钟 15 次的高速冲压循环，生产效率提升 20%。

• 风力发电：德国 Alpha Ventus 海上风电场采用 EK1100 连接 EL6731 PROFIBUS 主站端子模块，实现机舱内设备状态监测与远程控制，系统任务循环时间达 10ms，长期运行稳定可靠。

• 智能产线：在 3C 产品组装线上，通过 EK1100 构建分布式 I/O 网络，结合 TwinCAT 软件实现多工位协同控制，设备综合效率（OEE）提升 15%。

2. 行业案例

• 锻压机状态监测：Wölfel Engineering 公司利用 EK1100 连接振动传感器和 EL3702 模拟量端子模块，实时采集设备振动数据，通过 TwinCAT Scope 进行频谱分析，提前预警机械故障，减少停机时间 30%。

• 具身智能机器人控制：研华与国讯芯微联合开发的具身智能控制器 NSPIC-R007NP+，通过 EK1100 扩展 EtherCAT 端子模块，实现多轴伺服电机的纳秒级同步控制，支持 32-70B 端侧大模型运行，适用于工业机械臂、AGV 等复杂场景。

四、维护与故障处理

1. 预防性维护

• 定期清洁：每季度使用干燥压缩空气清除模块表面灰尘，避免散热孔堵塞。

• 端子紧固：每年检查端子排连接是否松动（扭矩 0.6N・m），防止振动导致接触不良。

• 电源测试：使用万用表测量输入电压，确保在 18-30V DC 范围内，避免过压或欠压损坏模块。

2. 常见故障排查

五、采购与生命周期管理

1. 价格与渠道

• 全新正品：单价约 1,300-1,500 元人民币（批量采购可享 10%-15% 折扣），需通过倍福授权代理商（如上海欧沁机电、穆泽工业控制）采购，确保产品质量和技术支持。

• 二手备件：价格约为新品的 60%-70%，需确认模块生产日期和使用时间（建议不超过 5 年），并要求提供负载测试报告。

2. 生命周期状态

• 当前阶段：主流阶段（Active），倍福官方仍提供技术文档、固件更新及备件供应，预计停产时间暂未公布。

• 长期规划：建议新项目优先采用 EtherCAT G 技术（如 EK1400），以适应未来更高带宽和实时性需求。

总结
