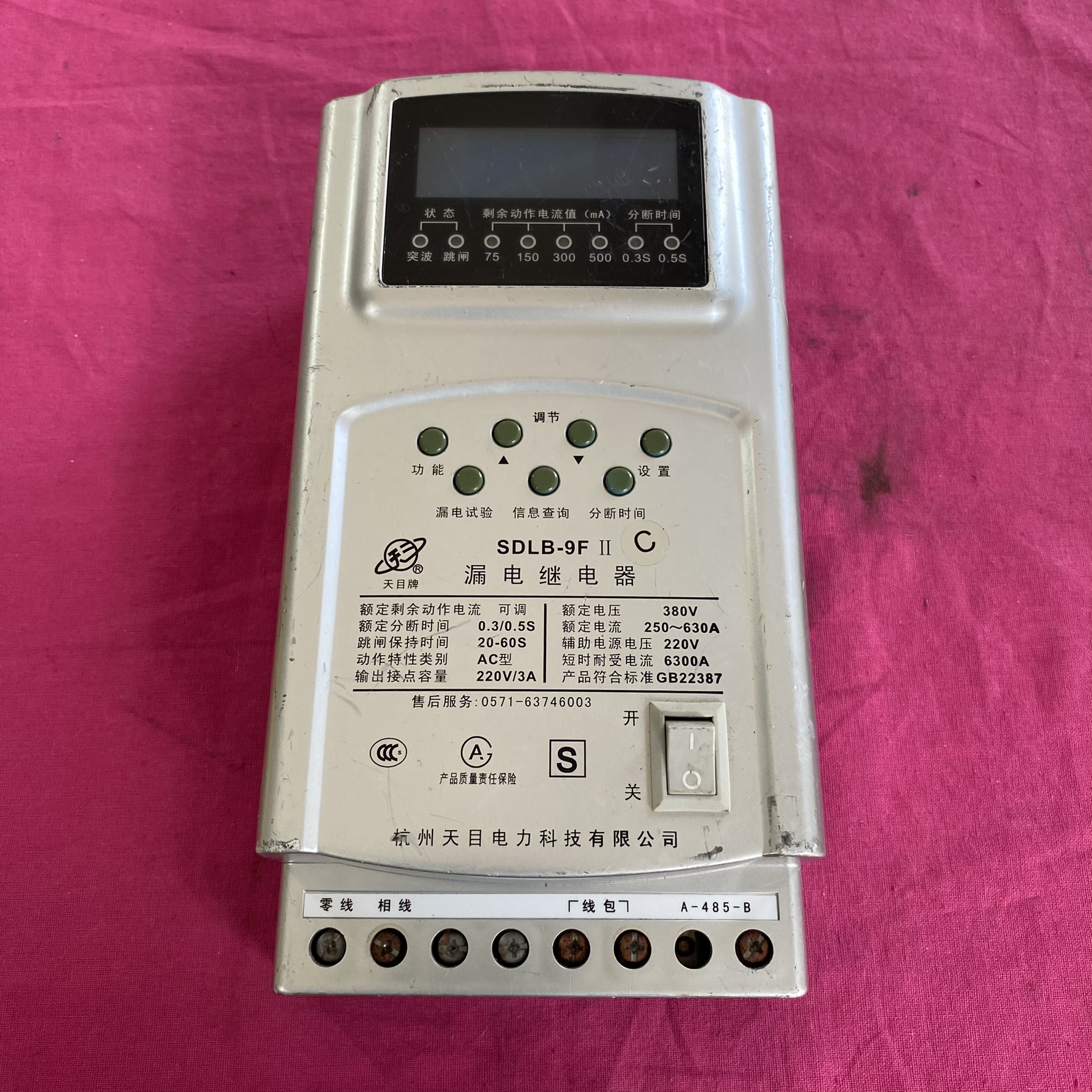

天目电力 SDLB-9F II 漏电继电器

一、核心功能与特点

1. 多功能保护

• 漏电保护：支持自动调节或手动设定漏电动作值（75mA、150mA、300mA、500mA），分断时间≤0.3S 或 0.5S 可调。

• 过流保护：可按变压器容量调整过流动作值（30-630A），例如 100kVA 变压器建议设置为 144A，有效防止配变过载。

• 自动重合闸：跳闸后自动延时 20-60 秒合闸，若故障未消除则闭锁并显示跳闸原因（如漏电、过流）。

• 突波识别：可分离动物触电等瞬时突波漏电，避免误动作。

2. 智能监测与数据管理

• 中文液晶显示：实时显示三相电流、电压、漏电电流及故障记录，支持查询历史跳闸时间、故障电流值及跳闸次数统计（本月、上月、总累计）。

• 通讯功能：标配 485 接口，兼容 DL645-1997 电力规约和自定义 TMHB01 规约，可接入电力自动化系统或管理终端实现远程监控。

3. 可靠性设计

• 符合标准：通过国家 CCC 强制认证（认证号：200901036357459），符合 GB/T22387-2008 标准，并由中国平安保险承担产品责任险。

二、技术参数

• 额定电压：380V（辅助电源 220V）

• 额定电流：250-630A（需配专用负荷电流互感器）

• 额定频率：50Hz

• 绝缘电压：400V

• 短时耐受电流：3000A

• 工作环境：温度 - 20~55℃，湿度≤90%，海拔≤2000 米。

•

三、安装与操作要点

1. 接线规范

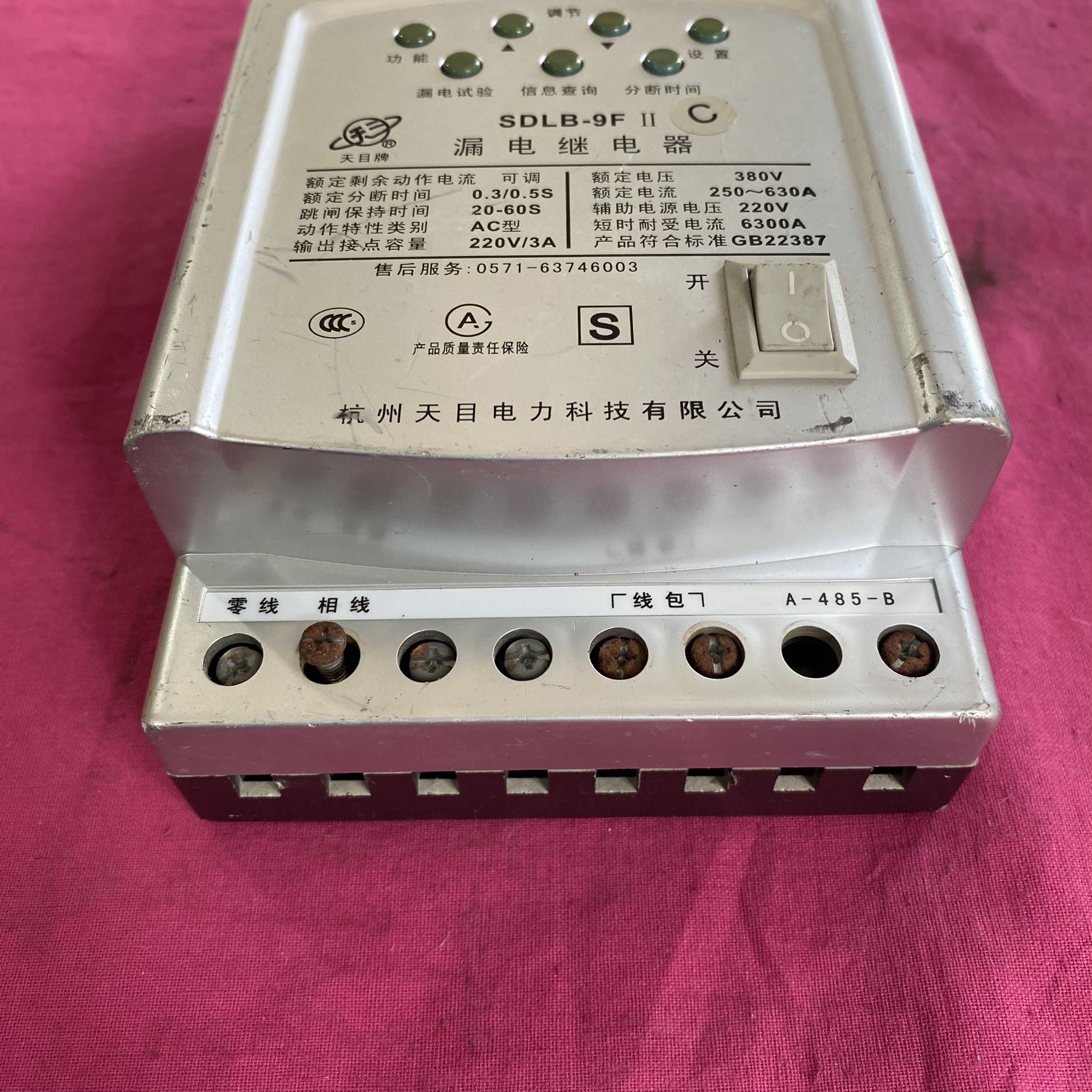

• 三相相线及零线需同方向穿过零序电流互感器，零线不得重复接地。

• 接触器线包电压建议：160A 以下用 220V，250A 及以上用 380V，避免线圈过热。

• 485 通讯端子（A/B）可直连上位机，支持 MODBUS-RTU 协议。

2. 参数设置

• 过流保护：通过菜单启用并设置动作值（如 100kVA 变压器设为 144A），分断时间可选 0.3S 或 0.5S。

• 漏电动作值：支持自动调节（根据线路漏电流动态适配）或手动固定值，自动调节模式下需保持线路稳定运行以确保精度。

3. 维护建议

• 每月至少进行一次漏电试验（按下试验键触发跳闸并自动重合），验证功能有效性。

• 跳闸闭锁后需断电重启，若频繁跳闸应排查线路绝缘或设备故障。

四、应用场景

• 农村电网：解决配变过载、漏电监测及自动恢复供电问题，减少人工巡检成本。

• 工业配电：保护电动机、电焊机等设备，防止接地故障引发火灾或设备损坏。

• 智能电网：通过 485 通讯实现台区漏电数据集中管理，支持远程参数配置和故障预警。

• 六、注意事项

• 安装前需拆除原有保护接零，改为保护接地，确保接地电阻≤10Ω。

• 避免在强电磁环境中使用，互感器安装位置应远离电力互感器和大电流母线。

• 自动重合闸功能需与上级保护配合，避免多级跳闸导致停电范围扩大。

• 抗干扰能力：零序电流互感器需远离强磁场源（如大电流母线），安装间距≥25cm，确保测量精度。
