中达 DOP-B05S100 人机界面

一、核心参数与功能

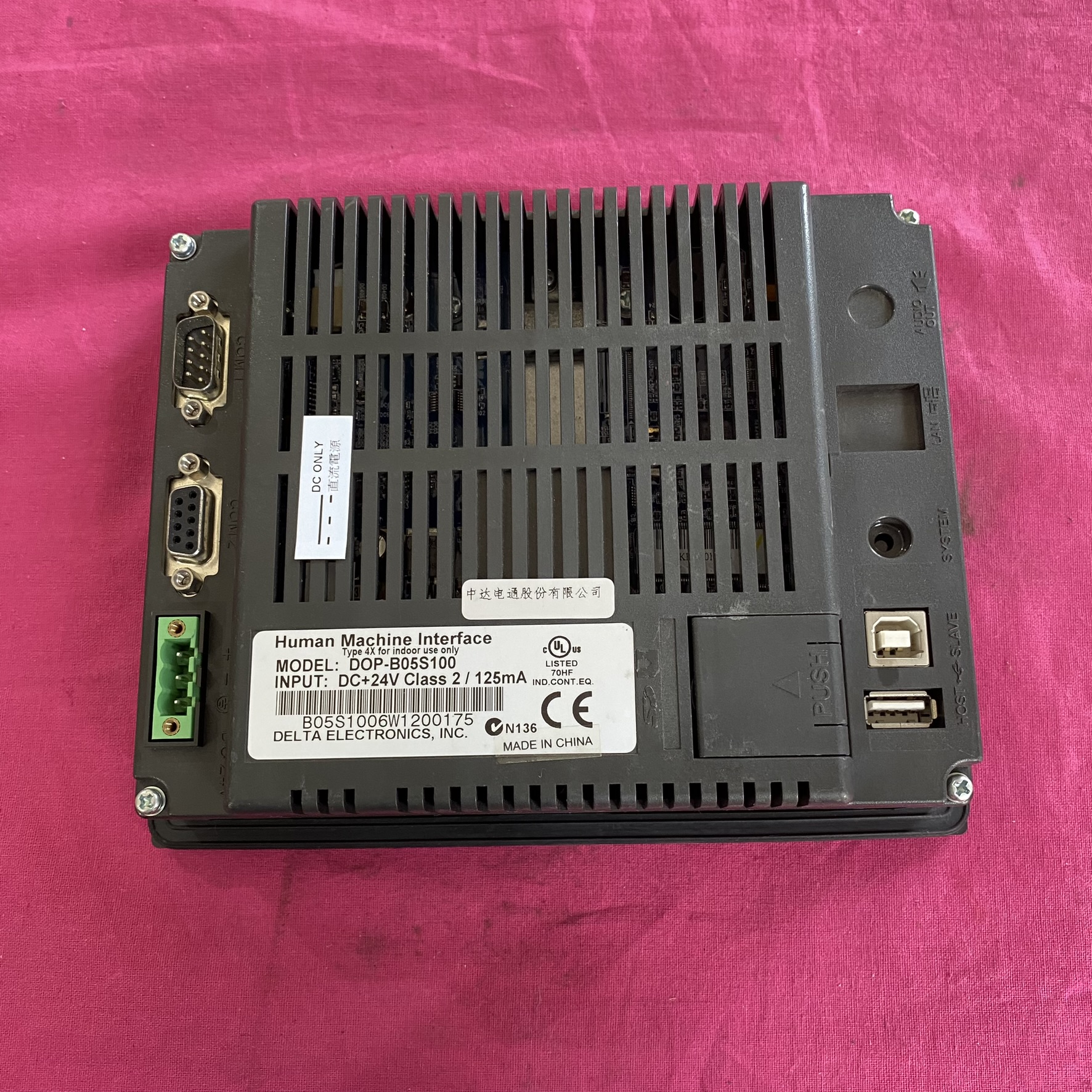

1. 硬件规格

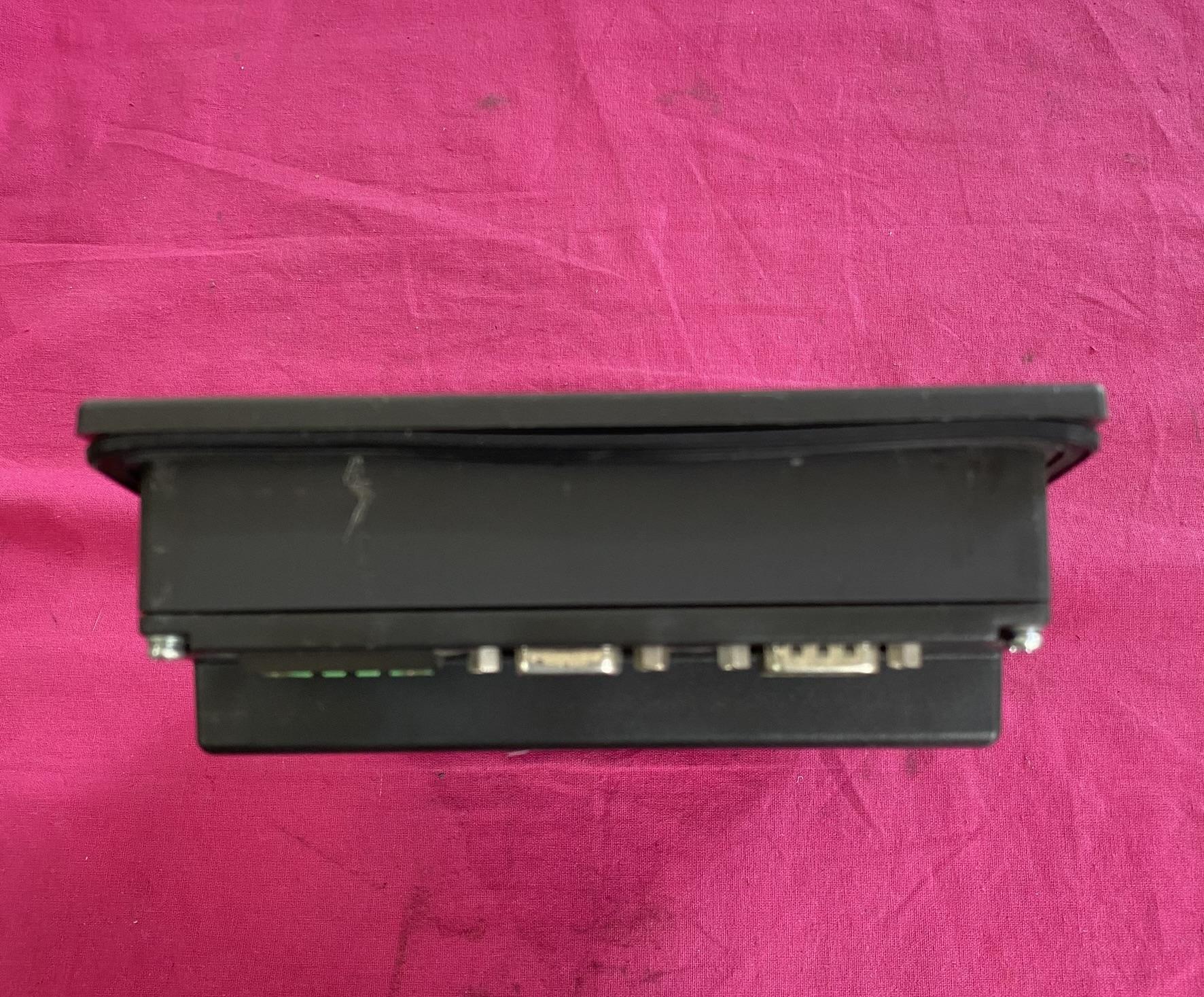

• COM1：RS-232（支持硬件流量控制）。

• COM2：RS-232/RS-422/RS-485（支持 MODBUS ASCII 协议）。

• USB Host：可连接 U 盘进行程序传输或数据记录。

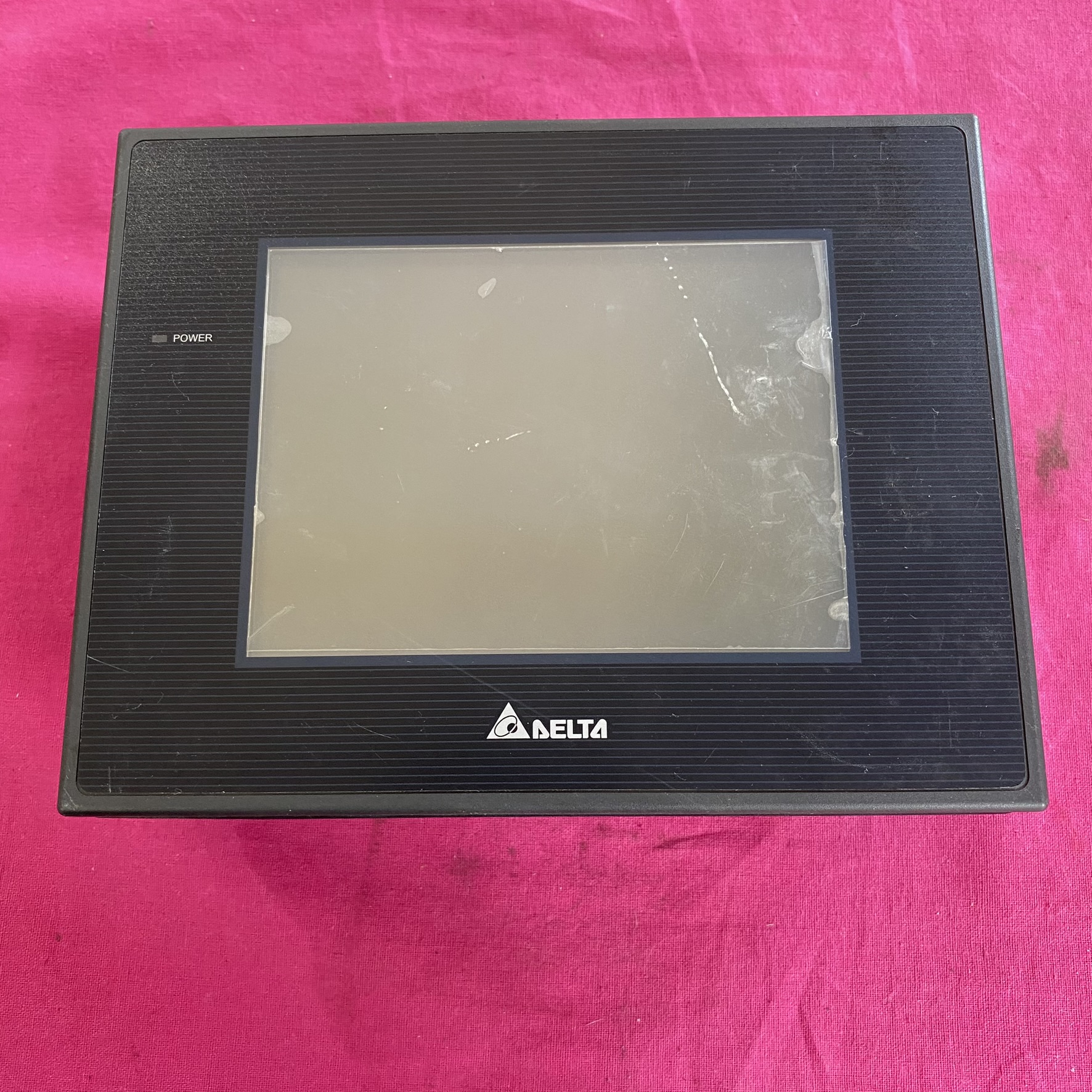

• 屏幕：5.6 英寸 TFT LCD，分辨率 320×234 像素，支持 65,536 色显示。

• 处理器与内存：采用 32 位 RISC 微控制器，内置 4MB NOR Flash（系统 1MB / 用户 3MB）和 8MB 备份内存，支持 SD 卡 / USB 存储扩展。

• 通讯接口：

• 电源：DC 24V（±10%~+15%），功耗约 6W。

2. 软件特性

• 编程工具：使用 DOPSoft 软件进行界面设计，支持画面转换、多语言显示（最多 16 种）、用户权限管理（8 级密码）等功能。

• 协议兼容性：兼容台达 PLC（如 DVP 系列）、变频器（如 VFD-B-P）及第三方设备（需对应驱动）。

• 数据功能：支持历史报警记录、配方管理（CSV 格式存储）及实时曲线绘制。

•

3. 环境适应性

• 工作温度：0°C~50°C，湿度：10%~90%（无结露）。

• 防护等级：IP65（面板防尘防水），符合 CE、UL 认证。

二、应用场景与案例

1. 纺织机械控制在细纱机系统中，DOP-B05S100 通过 RS-232 与台达 DVP32ES00R2 PLC 连接，实现锭子速度曲线设定、工艺参数监控及故障报警显示。其触摸界面可直接调整纺纱长度、捻度等关键参数，提升生产效率和产品质量。
2. 微喷带生产线自动化配合台达 PLC 和伺服系统，DOP-B05S100 用于控制打孔机的同步追剪过程。通过实时显示编码器反馈数据，确保打孔间距均匀，解决了传统气动系统响应慢、精度低的问题。
3. 通用工业设备监控适用于包装机械、食品加工设备等中小型控制系统，支持多设备联网（如通过 RS-485 连接多台变频器），实现集中管理和远程调试。

三、使用与维护要点

1. 编程与下载

• 使用 DOPSoft 2.00.06 及以上版本，避免因软件版本过低导致通讯失败。

• 程序传输可通过 USB 或串口，建议使用带屏蔽磁环的线缆以减少干扰。

2. 常见故障排查

• 触摸不灵：清洁屏幕表面、检查排线连接或更换触摸膜（参考第三方维修服务）。

• 通讯异常：确认波特率、校验位等参数匹配，避免电源线与信号线共槽。
