一、核心功能与技术参数

1. 硬件配置

• I/O 点数：6 点数字量输入（DI）+ 4 点继电器输出（DO），适合基础逻辑控制（如传感器信号采集、电磁阀开关）。

• 电源规格：AC100-240V（±15%），50/60Hz，支持宽电压波动，适应工业现场复杂供电环境。

• 输出特性：继电器触点容量 AC250V/2A，支持阻性负载，响应时间约 10ms，适合驱动接触器、指示灯等设备。

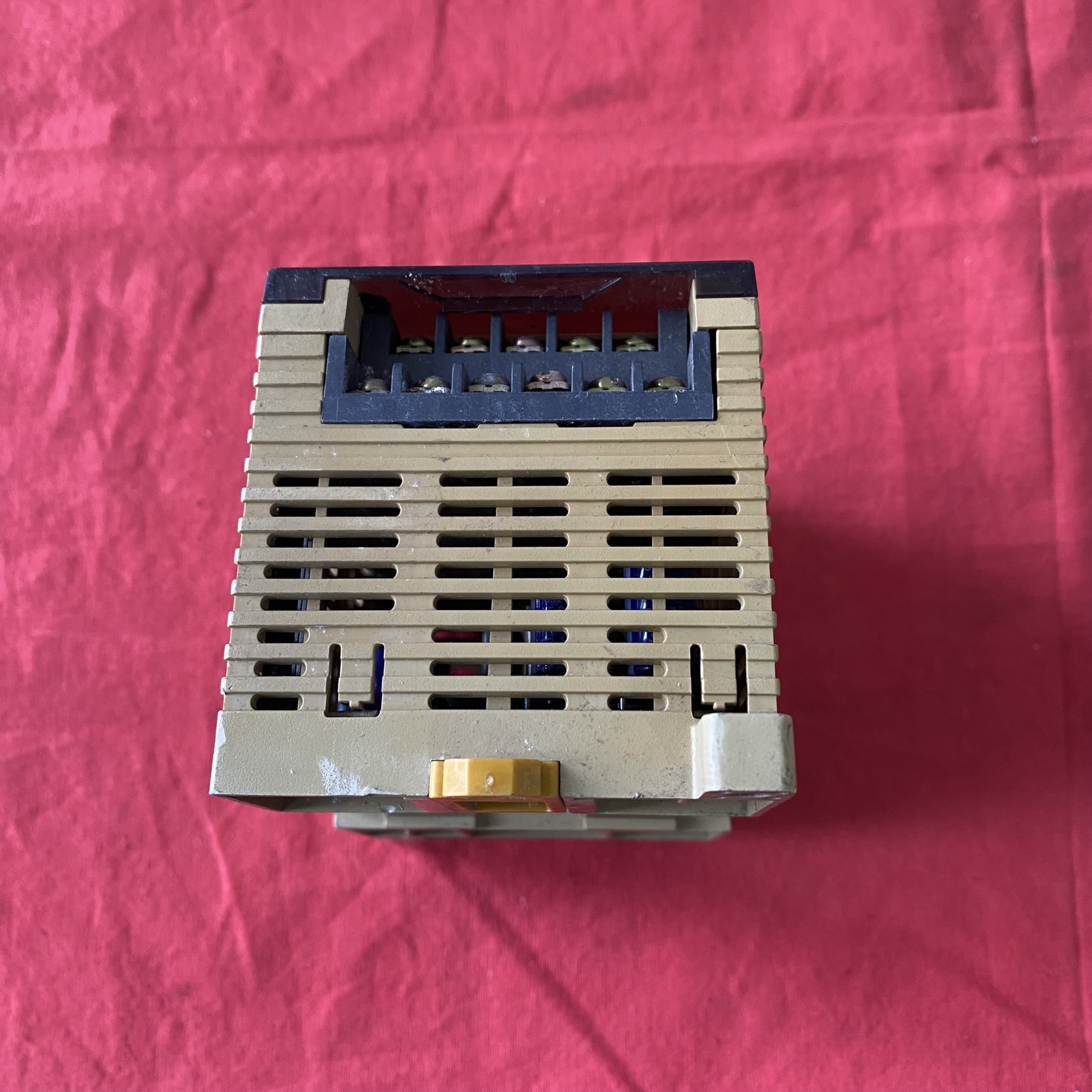

• 物理尺寸：66mm（宽）× 90mm（高）× 70mm（深），重量约 300g，支持标准 35mm DIN 导轨安装，节省机柜空间。

2. 性能参数

• 程序容量：1K 步（约 2048 字），可存储简单梯形图程序，适合小型设备的逻辑控制。

• 数据存储：1K 字（DM 区），用于存储中间变量、计数器值等运行数据。

• 处理速度：基本指令执行时间 0.3-1.2μs / 条，满足常规设备的实时控制需求。

• 通信接口：内置 1 个 RS-232C 端口，支持 Host Link 协议，可连接触摸屏（如 NT31C）或计算机进行编程与监控。

3. 扩展能力

• I/O 扩展：不可扩展（仅 30 点及以上型号支持扩展），适合 I/O 点数固定的简单场景

• 功能模块：无内置模拟量或通信扩展模块，需通过外接单元（如 CPM1A-CIF01）实现 Modbus 等协议转换。

4. 环境适应性

• 工作温度：0°C 至 + 55°C，存储温度：-25°C 至 + 70°C，适应工业现场常见温湿度范围。

• 抗干扰能力：通过 IEC 61000-4-2（ESD） 和 IEC 61000-4-4（EFT） 认证，可抵御电磁干扰。

二、硬件设计与兼容性

1. 端子与接线

• 输入端子：6 点 DC24V 输入，支持 NPN 型传感器（漏型输入），每点电流消耗 4.1mA。

• 输出端子：4 点继电器输出，每组 2 点共用 COM 端，支持 AC/DC 负载混合接线。

• 电源端子：独立 AC 电源接口，内置保险丝（250V/2A），防止过流损坏。

2. 状态指示

• LED 指示灯：实时显示电源（POWER）、运行（RUN）、故障（ERROR）及输出状态（OUT），便于快速排查问题。

3. 软件支持

• 编程软件：兼容 CX-Programmer（需 V6.0 及以上版本），支持梯形图（LD）、指令表（IL）编程。

• 通信配置：通过 SYSMAC WAY 协议 实现 PLC 与上位机的通信，支持 1:N 连接（最多 32 台设备）。

三、应用场景与行业实践

1. 典型应用

• 小型设备控制：如包装机、印刷机的传送带启停、计数及故障报警。

• 温控系统：与温度传感器（如 PT100）配合，通过继电器输出控制加热 / 冷却设备。

• 能源管理：在小型泵站或配电柜中，监测液位开关、压力开关并控制泵的启停。

• 智能家居：通过外接通信模块，实现灯光、窗帘的定时控制或远程操作。

2. 行业案例

• 某食品包装线：

  使用 CPM1A-10CDR-A-V1 采集光电开关信号（DI），控制气动阀（DO）实现物料分拣。通过 CX-Programmer 编写逻辑程序，实现每分钟 20 次的分拣动作，误判率低于 0.1%。

• 某实验室温控箱：

  连接 PT100 传感器（需外接 CPM1A-MAD01 模块），通过 PID 算法控制加热丝（继电器输出），将温度波动控制在 ±0.5°C 以内，满足实验精度要求。

•

四、维护与故障处理

1. 预防性维护

• 定期清洁：每季度使用干燥压缩空气清除模块表面灰尘，避免散热孔堵塞。

• 端子检查：每年检查接线端子是否松动（扭矩 0.6N·m），防止接触不良导致信号异常。

• 电池更换：内置电容备份数据，无需电池，避免因电池老化丢失程序。

2. 常见故障排查

五、采购与生命周期管理

1. 价格与渠道

• 全新正品：单价约 1,200-1,500 元人民币（批量采购可享 10% 折扣），需通过欧姆龙授权代理商（如广州凌控、深圳新启创）采购，确保产品质量和技术支持。

• 二手备件：价格约为新品的 50%-70%，需确认模块生产日期（建议不超过 5 年），并要求提供功能测试报告。

2. 生命周期状态

• 当前阶段：停产替代阶段（CPM1A 系列已停产，推荐升级至 CP1E 系列），但仍有库存备件供应。

• 升级建议：若需扩展功能，可迁移至 CP1E-N30S1DT1-D（30 点 I/O，支持 Ethernet/USB 通信），性能提升 30% 且兼容原程序。

六、替代方案与型号对比

总结
