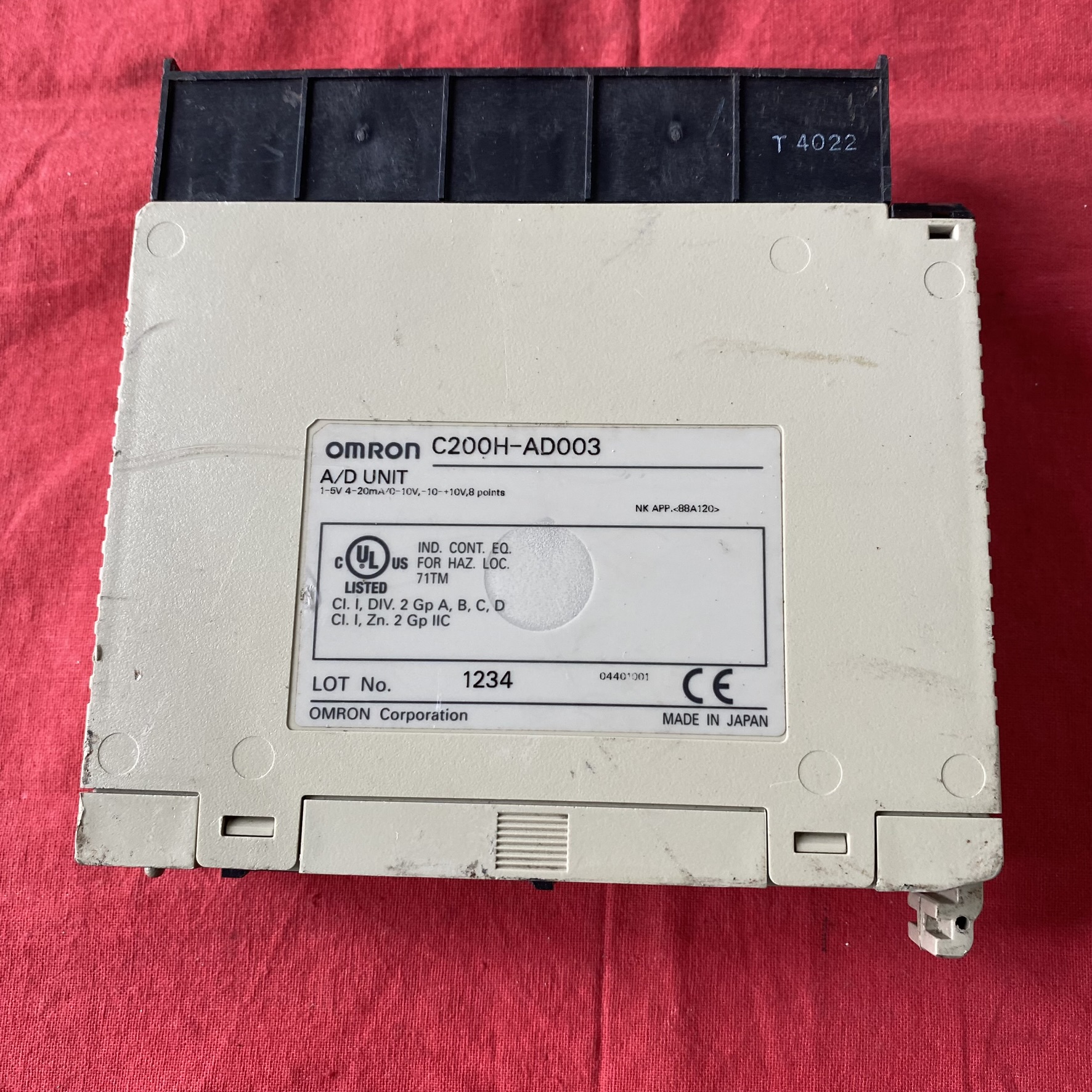

欧姆龙C200H-AD003模拟量输入模块

发布时间: 2025-09-23 12:51

欧姆龙 C200H-AD003 是一款 8 通道模拟量输入模块，专为工业自动化控制系统设计，可将电压或电流信号转换为数字量，适用于温度、压力、流量等参数的精确测量

商品信息

一、核心功能与技术参数

1. 信号处理能力

输入类型：支持 4-20mA 电流（默认）、0-10V/1-5V 电压或 -10-10V 电压，8 通道独立配置。
分辨率：1/4000（12 位），满量程误差 ±0.3%，可精确捕捉微小信号变化。
转换速度：1ms / 通道，支持高速数据采集，适合动态过程控制（如化工反应釜压力监测）。
信号处理功能：

断线检测：当输入信号低于 0.3V（电压）或 1.2mA（电流）时触发报警。
峰值保持：记录每个通道的历史最大值，用于设备故障回溯（如振动传感器异常峰值捕捉）。
平均值滤波：可设置 1-64 次采样平均，消除高频干扰（如变频器谐波影响）。

2. 硬件特性

电源规格：通过 PLC 的 K-bus 总线供电，无需额外电源，功耗约 100mA。
隔离保护：通道间隔离电压 500V AC，有效抵御工业现场电磁干扰。
物理尺寸：120mm×80mm×45mm，支持标准 35mm DIN 导轨安装，节省机柜空间。
状态指示：LED 实时显示电源（POWER）、通信（COMM）及通道故障（ERROR）。

3. 系统兼容性

PLC 适配：兼容欧姆龙 C200H/HS/HE/HG/HX 系列 PLC，单个 CPU 最多可扩展 10 个 AD003 模块（需确认电源容量）。
软件支持：

编程工具：通过 CX-Programmer 配置参数，梯形图直接读取 IR 区或 DM 区数据。
指令集：支持 SCL（比例转换）指令将原始数据映射为工程量（如将 4-20mA 转换为 0-100℃）。

二、硬件设计与接线

1. 端子配置与接线规则

电压输入：信号正极接 V IN (+)，负极接 V IN (-)，无需额外短接。
电流输入：需将 V IN (+) 与 I IN (-) 端子短接，信号正极接 I IN (+)，负极接 V IN (-)。
屏蔽与接地：使用屏蔽电缆，屏蔽层接模块 GND 端子，避免信号干扰。

2. 模块地址设置

单元号配置：通过模块侧面的 DIP 开关设置地址（0-15），对应 PLC 的 IR 区通道（如单元号 0 对应 IR200-CH0-7）。
数据存储：转换后的值以 16 位二进制数存储在 IR 区，例如通道 0 的数据存储于 IR200.00（低 8 位）和 IR201.00（高 8 位）。

三、应用场景与行业实践

1. 典型应用

过程控制：

在水处理系统中，连接压力变送器（4-20mA）监测管道压力，通过 PID 算法调节阀门开度，确保流量稳定。
在硫化机控制中，采集温度传感器（PT100 + 变送器）信号，实现橡胶硫化过程的精确温控。

能源管理：

在风电场中，监测风速仪（0-10V）和功率变送器（4-20mA），优化风机桨距角以提升发电效率。

设备状态监测：

在压缩机中，通过振动传感器（4-20mA）实时监测振动幅值，结合峰值保持功能预警机械故障。

2. 行业案例

某电厂锅炉补给水系统：

使用 C200H-AD003 采集电导率仪（0-10V）和流量计（4-20mA）信号，通过 PLC 逻辑控制反渗透膜组启停，产水水质达标率提升至 99.8%。

某轮胎硫化车间：

8 通道分别连接 5 个温度传感器（4-20mA）和 3 个压力变送器（0-10V），通过梯形图程序实现硫化时间、温度、压力的闭环控制，轮胎良品率提高 5%。

四、软件配置与编程示例

1. CX-Programmer 配置流程

硬件组态：在软件中添加 C200H-AD003 模块，设置单元号（如 0）和通道信号类型（如 4-20mA）。
数据映射：

通道 0 原始值：MOV #200 CH0 DM100（将 IR200-CH0 的值存入 DM100）。
工程量转换：使用 SCL 指令将 DM100 的原始值（0-4000）转换为实际工程量（如 0-100℃）：
plaintext
```
DM101 = (DM100 - 160) * (100 - 0) / (4000 - 160)  // 4-20mA对应160-4000
```

报警处理：

当 DM100 < 160（电流信号断线）时，触发输出继电器OUT 100，驱动声光报警器。

2. PID 控制应用

控制逻辑：在梯形图中调用 PID 指令，将 DM101（温度值）与设定值（DM200）比较，输出控制信号至模拟量输出模块（如 C200H-DA003），调节加热丝功率。
参数整定：通过 CX-Programmer 在线调整 PID 的 P（比例）、I（积分）、D（微分）参数，优化响应速度和稳定性。

五、维护与故障处理

1. 预防性维护

定期检查：

每季度清洁端子排，确保接线牢固（扭矩 0.5-0.6N・m）。
使用万用表测量通道电阻（正常应＞1MΩ），检查隔离性能。

校准验证：

每年用高精度信号源（如 Fluke 744）输入标准值，验证模块输出误差是否在 ±0.3% 范围内。

2. 常见故障排查

故障现象	可能原因	解决方法
数据异常波动	电磁干扰 / 滤波设置不当	增加屏蔽层，启用平均值滤波（设置采样次数≥8）
通道无输出	接线断路 / 模块地址冲突	检查端子连接，重新分配单元号
报警灯常亮	信号断线 / 模块故障	检查传感器电源，更换备用模块
CPU 报错	K-bus 总线接触不良 / 母板损坏	重新插拔模块，检查 CPU 母板插针是否变形

六、替代方案与升级建议

1. 同系列替代型号

型号	通道数	输入类型	分辨率	适用场景
C200H-AD001	4 通道	电压 / 电流	1/4000	小规模系统（如实验室设备）
C200H-AD002	8 通道	电压 / 电流	1/4000	与 AD003 功能相同，价格更低
C200H-MDA01	2 输入 + 2 输出	电压 / 电流混合	1/4000	需同时采集和控制的紧凑系统

2. 新一代升级方案

欧姆龙 CP1H-XA40DT-D：

集成模拟量：4AI+2AO，支持高速处理（基本指令 0.1μs / 条），体积仅为 C200H 的 1/3。
通信扩展：内置 Ethernet 和 USB 接口，支持 Modbus TCP 和 NJ 系列 PLC 无缝连接，适合工业物联网（IIoT）场景。

七、采购与生命周期管理

1. 采购建议

价格范围：全新模块单价约 2,500-3,000 元人民币，批量采购可享 10% 折扣，需通过欧姆龙授权代理商（如广州凌控）采购以确保正品。
备件策略：因 C200H 系列已停产，建议储备 1-2 个替代模块（如 C200H-AD002）或升级至 CP1H 系列。

2. 生命周期状态

当前阶段：停产替代，欧姆龙官方已停止技术支持，但市场仍有库存备件流通。
长期规划：新项目优先选择 CJ 系列（如 CJ1W-AD081-V1）或 NX 系列，其支持热插拔、冗余通信及更丰富的诊断功能。

总结

欧姆龙 C200H-AD003 凭借高精度信号处理、灵活配置能力和工业级可靠性，成为中小型自动化系统的经典选择。其在水处理、橡塑机械、能源管理等领域的成功应用，验证了其在复杂环境下的稳定性。在采购和使用中，需注意型号匹配、合理配置滤波参数及定期维护，以最大化设备寿命。对于长期项目，建议逐步迁移至欧姆龙新一代 PLC，以获取更先进的通信和扩展能力。
