一、核心技术参数与功能

1. 输入与输出规格

• 全量程输入：支持热电偶（K、E、J、T、B 等 14 种类型）、热电阻（Pt100、JPt100）、直流电压（0~10 V、-10~+10 V 等）和电流（4~20 mA、0~20 mA），覆盖工业现场主流传感器信号。

• 控制输出：

• 最大 5 点输出（继电器接点、电压脉冲、连续电压 / 电流），支持加热冷却控制（通过 2 点输出组合实现）。

• 继电器接点容量：250 V AC/2 A（阻性负载），响应时间 ≤ 10 ms。

• 电流输出：4~20 mA，负载电阻 ≤ 500 Ω。

• 数字量输入 / 输出：

• DI 输入：最多 10 点（SDC45A），支持远程 SP 切换、手动 / 自动模式切换等。

• DO 输出：最多 8 点，可分配事件报警、设备状态等信号。

2. 控制算法与性能

• 控制模式：

• PID 控制：采用 Ra-PID（Rational LooP PID） 算法（微分先行 PID）和 Just-FiTTER 技术（快速恢复设定值），支持自整定（基于限制循环法）。

• 串级控制：支持 2 回路 PID 控制，主回路与副回路协同调节复杂过程（如温度 - 流量串级）。

• 精度与响应：

• 测量精度：热电偶 ±0.1% rdg ±1 位，热电阻 ±0.05~0.3°C，直流信号 ±0.1% FS ±1 位。

• 采样周期：25 ms（SDC45A）或 100 ms（SDC45V），满足快速变化过程的实时控制需求。

3. 通信与扩展能力

• 通信接口：标配 RS-485（3 线式），支持 Modbus RTU 协议，通信速率最高 38400 bps，可连接 31 台设备组网。

• 扩展功能：

• 变送器馈电：提供 24 V DC/30 mA 电源（SDC45A 为 1 点，SDC45V 为 2 点），简化传感器接线。

• 复合运算功能（仅 SDC45V）：支持 2 输入 / 3 输入运算（如温度压力补偿、流量计算），无需额外转换器。

4. 环境适应性与可靠性

• 工作条件：

• 温度：-10°C ~ +55°C（无降载），湿度 10%~90% RH（无冷凝）。

• 防护等级：前面板 IP65（防滴防尘），适合食品加工、化工等严苛环境。

• 认证：CE（EN 61010-1、EN 61326）、UL 61010-1，符合工业安全标准。

• MTBF：超过 10 万小时（40°C，IEC 61709），长期稳定运行。

二、典型应用场景

1. 温度控制

• 工业炉窑：如热处理炉、玻璃熔炉，通过 Ra-PID 算法实现精确温度调节，抑制超调。

• 半导体制造：晶圆烘箱、回流焊设备，支持多段程序控制（需搭配智能编程软件）。

2. 过程控制

• 温压补偿系统（SDC45V）：结合压力、温度传感器数据，实时修正流量测量值，适用于蒸汽、气体流量监控。

• 化学反应釜：通过串级控制实现温度 - 搅拌速度协同调节，提升反应效率。

3. 能源与环境

• 空调系统：控制冷水机组、锅炉的温度与压力，优化能源消耗。

• 环境试验箱：模拟高温、低温、湿度等复杂环境，满足产品可靠性测试需求。

•

三、安装与使用要点

1. 硬件安装

• 尺寸：96 mm × 96 mm × 130 mm（高 × 宽 × 深），盘装开孔尺寸 92 mm × 44 mm。

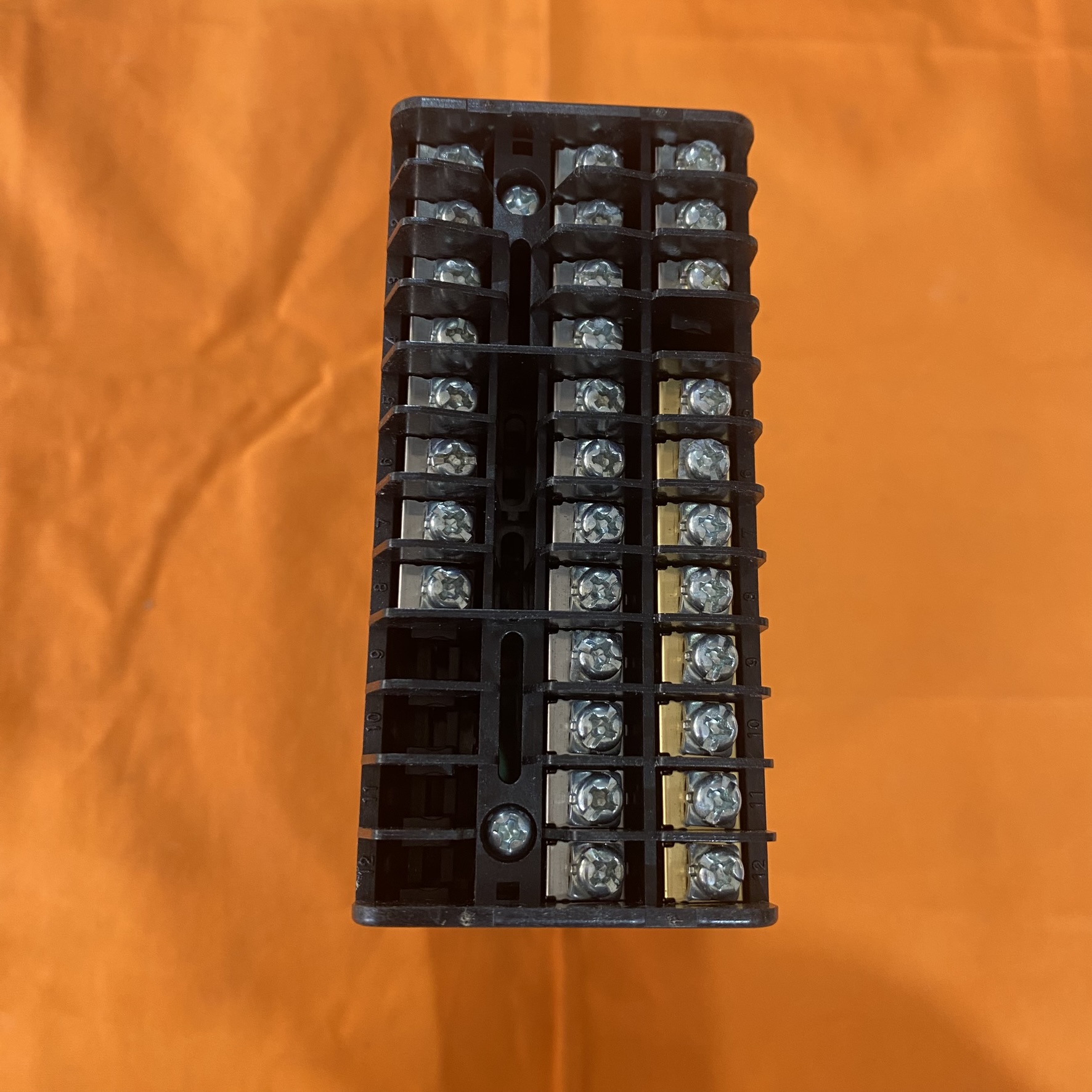

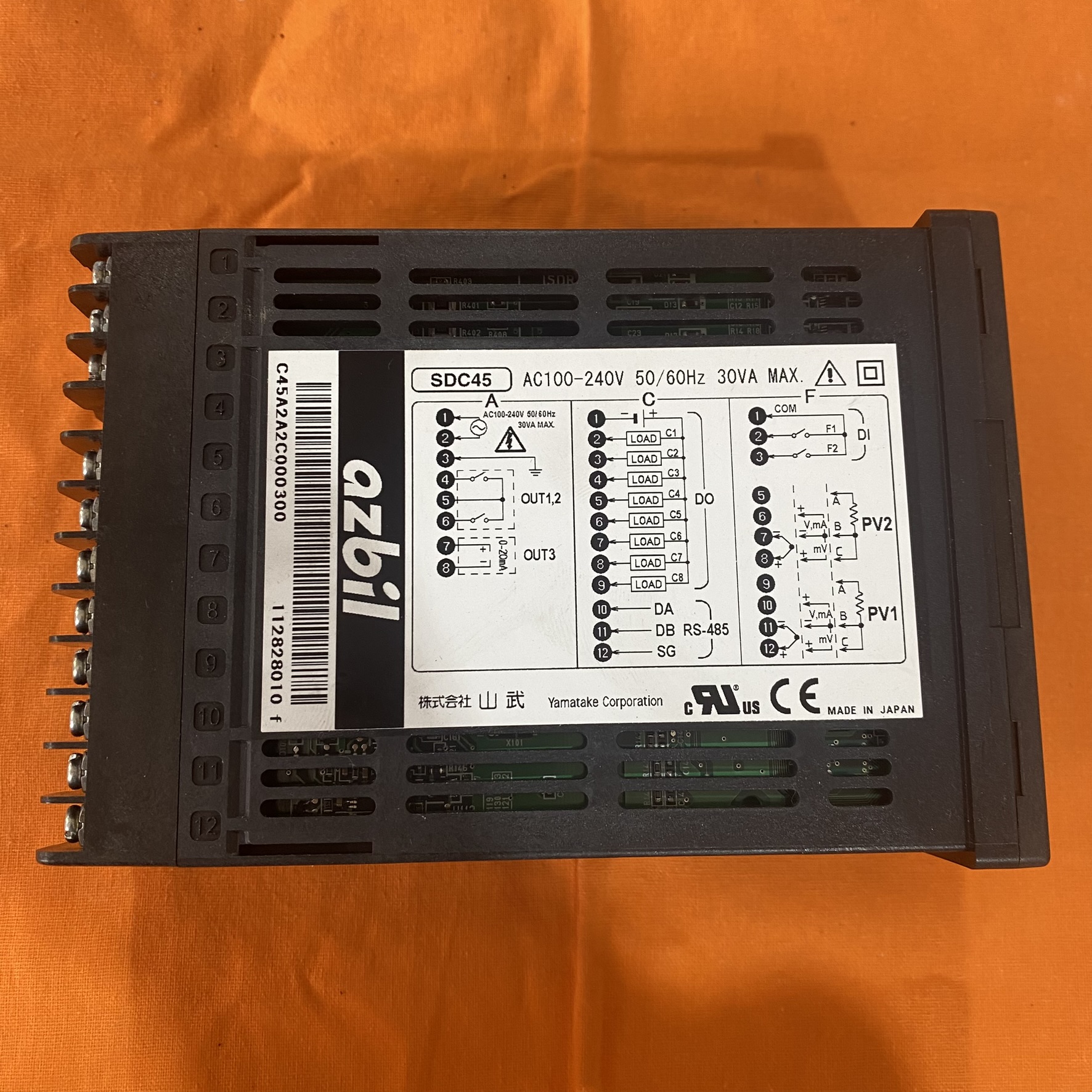

• 接线要求：

• 输入信号线：使用屏蔽双绞线，与动力线间距 ≥ 10 cm，避免干扰。

• 接地：保护接地（PE）必须连接，接地电阻 ≤ 100 Ω，确保安全与抗干扰。

2. 软件组态

• 编程工具：使用 SLP-C45 智能编程软件（需单独购买），支持参数设定、趋势监视、CSV 数据导出等功能。

• 参数设置：

• 控制参数：比例带（P）、积分时间（I）、微分时间（D）可通过自整定自动优化。

• 事件分配：DO 输出可配置为 PV 超限报警、SP 到达提示等 16 种事件。

3. 故障诊断

• LED 指示灯：

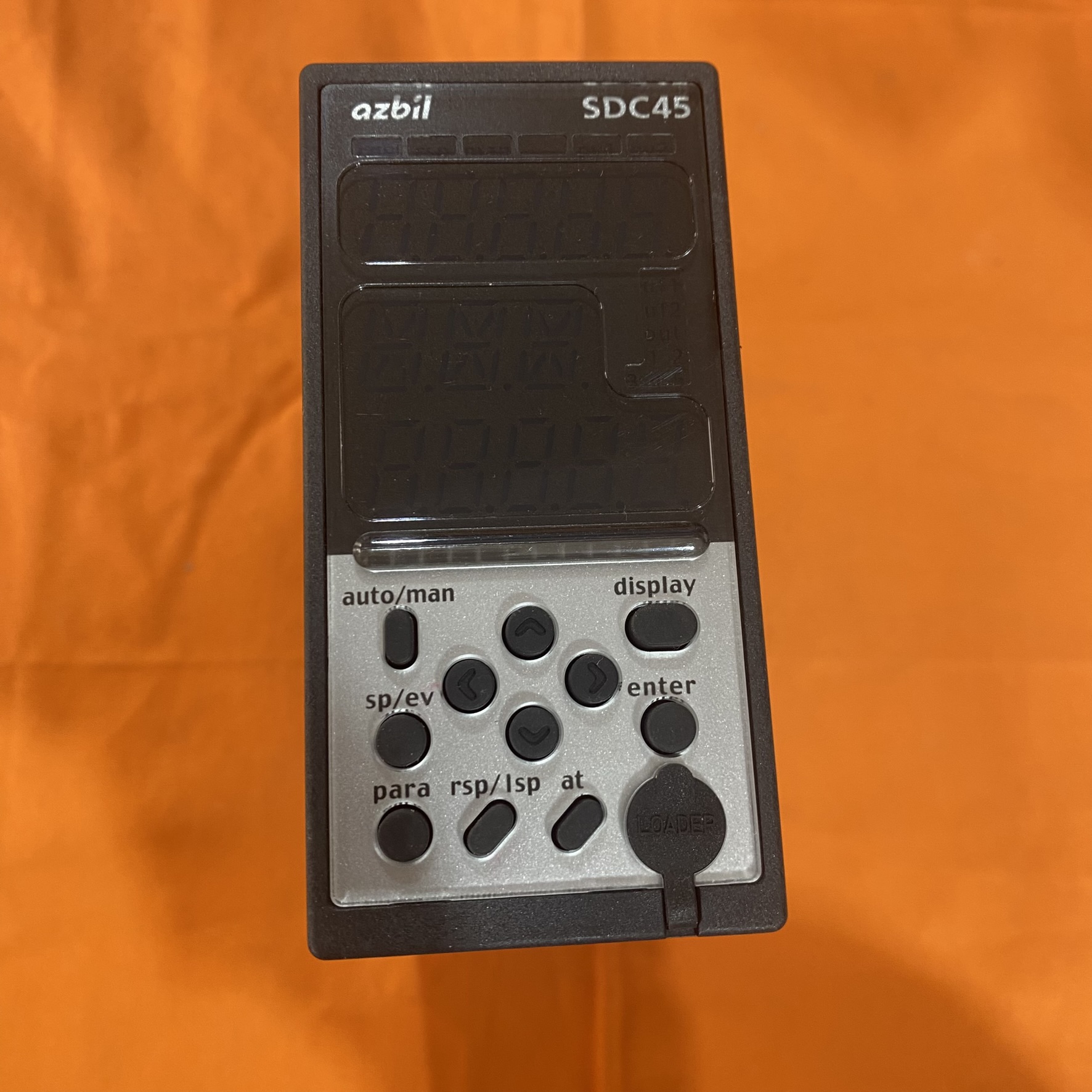

• PV/SP 显示：5 位 7 段 LED 显示测量值与设定值，辅助 11 段 LED 显示单位或状态。

• 状态指示灯：MAN（手动模式）、AUTO（自动模式）、OUT1~OUT5（输出激活）等。

• 报警代码：支持 30 余种故障代码（如输入断线、输出过载），通过编程软件或面板按键查询。

四、型号差异与替代方案

1. 型号对比

2. 替代型号

• 升级方案：若需更高通道密度，可选择 SDC46A/46V（最大 7 点输出，14 点 DI）。

• 经济型方案：对于简单单回路控制，可考虑 SDC35（2 点输出，价格低 30%~40%）。

3. 兼容性

• 协议兼容：Modbus RTU 可与西门子、罗克韦尔等主流 PLC 通信，支持第三方 HMI（如威纶通、研华）。

• 备件替换：继电器模块、电源模块可单独更换，降低维护成本。

五、供货与技术支持

• 市场状态：SDC45 系列仍在产，2025 年无停产计划，现货充足，货期约 1~2 周。

• 采购渠道：通过 Azbil 官方渠道或授权代理商（如上海贝伽锐、深圳天为机电）采购，避免仿冒品。

• 文档资源：

• 用户手册：可从 Azbil 官网下载《SDC45/46 用户手册》（包含安装、接线、参数列表）。

• 应用案例：参考《SDC45 在半导体设备中的温压补偿应用》白皮书，获取实际项目配置方案。

六、总结
