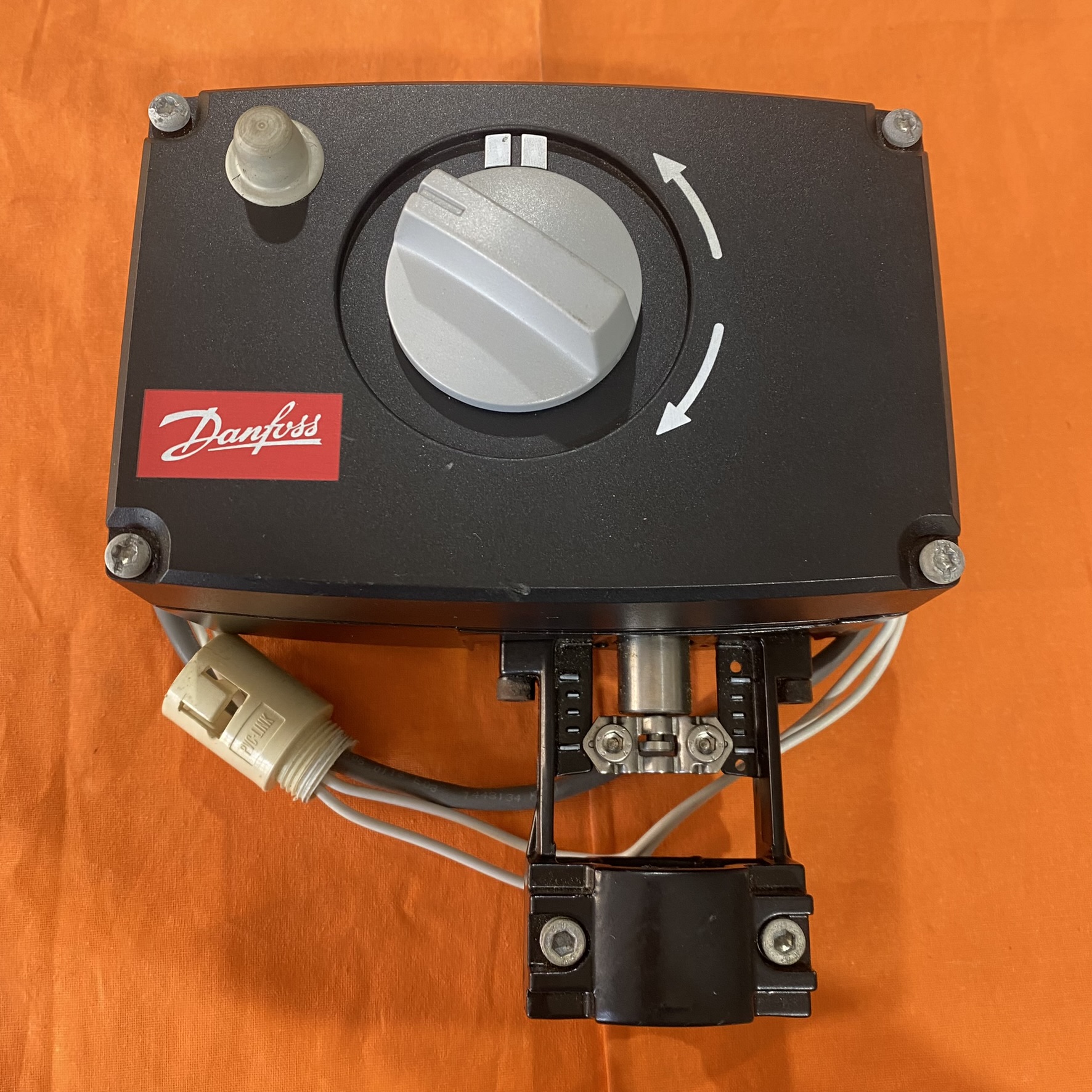

1. Danfoss 丹佛斯 AME35 暖通空调（HVAC）系统的电动执行器

2.  产品定位与功能

• 名称：丹佛斯 AME35 电动执行器（中文官方名称）。

• 应用场景：与 VRB、VRG、VF、VL 等阀门配合使用（需额外适配器 065Z0311），或直接连接 DN15-50 的 VFS 阀门，广泛应用于供热、制冷、通风系统的流量控制。

• 核心功能：

• 自动行程调节：通过检测阀门末端位置自动适配行程，简化调试流程。

• 多模式控制：支持模拟量调节（0-10V 或 4-20mA）和三点控制模式，通过 DIP 开关灵活切换。

• 过载保护：内置电机过热和过载保护，提高系统可靠性。

• 阀位反馈：提供 0-10V 反馈信号（端子 X），实时显示阀门开度。

2. 技术参数

• 电源：24V AC（±10% 波动），50/60Hz，功耗 9W。

• 控制信号：

• 模拟量输入：0 (2)-10V（阻抗 24kΩ）或 0 (4)-20mA（阻抗 500Ω）。

• 输出信号：0 (2)-10V DC，用于阀位反馈。

• 机械性能：

• 扭矩：600N，行程 15mm，速度 3s/mm（50Hz 时）。

• 防护等级：IP54，适用于室内或轻度潮湿环境。

• 环境条件：

• 工作温度：0-55°C，储存温度：-40-70°C。

• 介质温度：最高 150°C（使用适配器 065Z7548 或水平安装时可达 200°C）。

3. 安装与调试

• 机械连接：使用 4mm 内六角扳手固定于阀门，支持水平或竖直向上安装，禁止倒置。

•

• 电气连接：

• 提供两个 M20×1.5 和 M16×1.5 电缆封套孔，需确保密封以维持 IP54 等级。

• 接线方式根据控制模式选择（如模拟量或三点控制），参考手册中的接线图。

• DIP 开关设置：

• SW1：选择输入信号类型（电压 / 电流）。

• SW2：设置信号范围（0-10V 或 4-20mA）。

• SW6：切换模拟量调节或三点控制模式（三点模式下屏蔽其他模拟量设置）。

• SW7：选择阀门流量特性（等百分比或线性）。

• 自动调试：通电后执行器自动检测阀门行程并校准，LED 指示灯显示状态（如闪烁表示自检中）。

4. 配件与维护

• 适配器：

• 065Z0311：用于连接 VRB/VRG/VF/VL 阀门。

• 065Z7548：用于 VFS 阀门（介质温度＞150°C）。

• 阀杆加热器：065B2171，适用于低温环境防止结露。

• 维护建议：定期检查接线是否松动，清洁外壳灰尘，避免在超过环境温度范围下使用。
