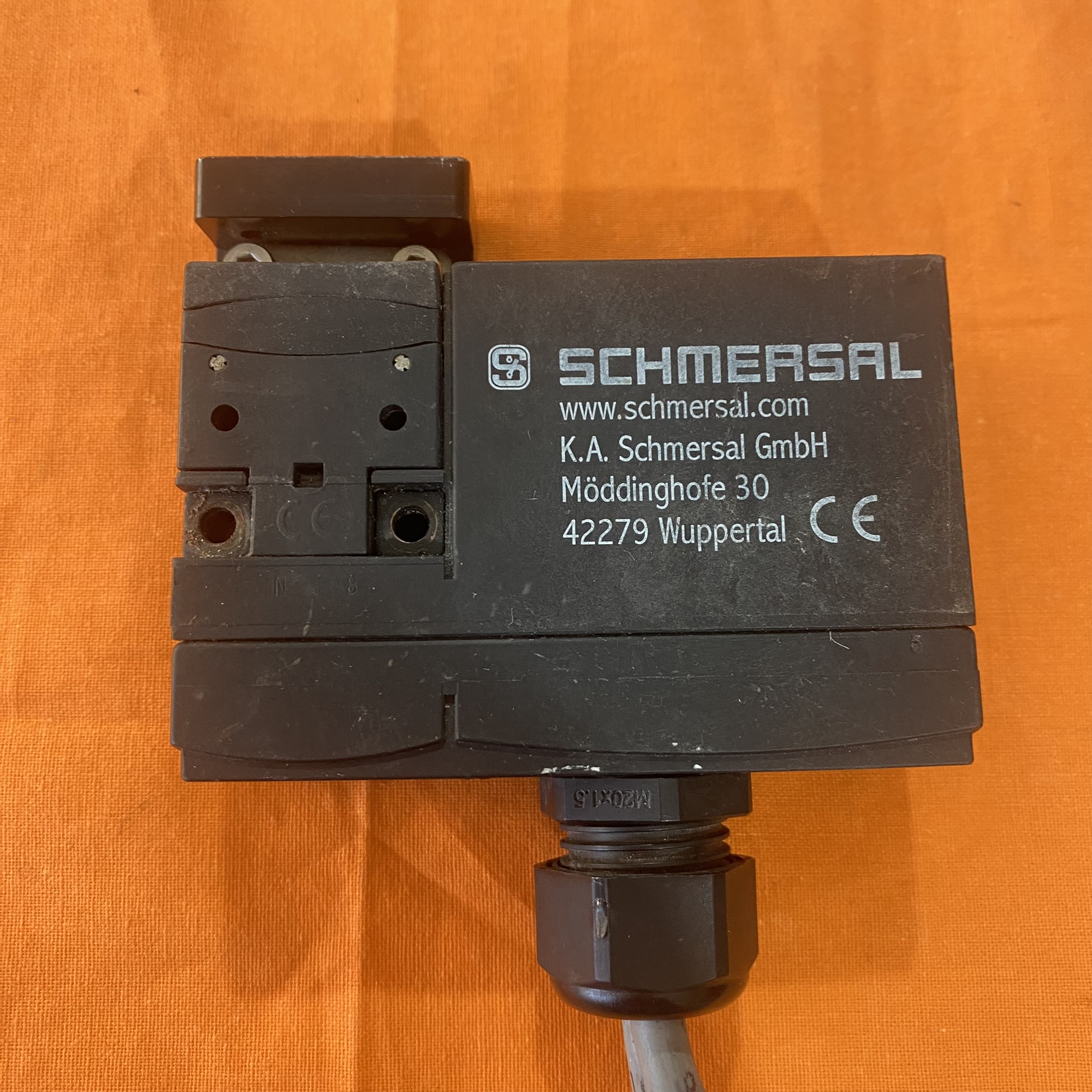

一、核心规格参数

电气参数

机械特性

安全等级

• 安全类别: Cat.1/PL c (单通道)，Cat.3/PL d (双通道 + 逻辑单元)

• 认证: EN ISO 13849-1, IEC 60947-5-1, ISO 14119

• 编码等级: 低 (符合 ISO 14119 标准)

二、功能特点

1. 锁定机制 (通电锁定型)

• 通电锁定: 线圈通电时锁定执行元件，断电时自动解锁

• 防错锁设计: 确保只有正确锁定后才能启动设备

• 双重安全保障:

• 执行元件脱落检测功能

• 独立编码执行元件，防止未授权替代

• 强制断开功能 (正开距离 11mm)

2. 灵活操作与安装

• 双操作方向: 可安装于滑动门或铰链门

• 多种接线方式: M20 电缆入口 (标配)，可选 M12 连接器 (ST 版本)

• 手动应急解锁: 侧面三角钥匙解锁 (后缀 - 2197)，断电时使用

• 旋转头部: 可 360° 旋转，适应不同安装角度

三、应用场景

工业自动化设备

• 注塑机 / 冲压机安全门: 防止运行时开门造成人员伤害

• 包装机械: 设备运行时锁定检修门

• 装配线防护栏: 保护操作人员免受移动部件伤害

其他安全防护

• 电梯检修口: 确保维护人员安全

• 医疗设备: 防止误操作造成的安全风险

• 仓储物流设备: AGV 充电站、自动货架等防护

•

四、型号含义解析

• AZM: 系列名称 (电磁安全联锁开关)

• 170: 产品系列号

• 11: 触点配置 (1NO+1NC)

• Z: 锁扣力 (30N，无 Z 为 5N)

• R: 保留 (功能扩展)

• K: 锁定类型 (通电锁定型)

• A: 手动解锁方式 (侧面解锁)

五、停产与替代信息

六、使用要点

1. 安装建议

• 安装位置: 安全门内侧，确保执行元件与开关精准对齐

• 固定方式: 使用 M5 螺钉 (扭矩 0.7-1Nm)，确保牢固

• 电缆保护: 使用波纹管保护电缆，防止机械损伤

• 未使用的孔: 必须用防尘堵头密封，保持 IP67 防护等级

2. 典型接线

  安全电路连接:
  电源(24V DC/AC)→AZM170-11ZRKA→安全监控器→控制电路
  (NC触点接入安全回路，NO用于状态反馈)

3. 安全回路设计要点

• 推荐: 配合安全监控器 (如施迈赛 SRB 系列) 使用，实现故障检测

• 控制逻辑:

  plaintext

  设备运行→电磁锁定(门无法开启)
  设备停止→电磁释放(门可开启)
  紧急停止→断电解锁(确保安全通道畅通)


• 注意: "通电锁定" 型在断电时会自动解锁，适合需要紧急逃生的场景

七、总结

• 新项目: 直接选择 AZM170SK 系列新品，性能更优且供应稳定

• 旧系统维护: 可联系施迈赛授权代理商获取翻新 AZM170-11ZRKA 或兼容替代品
