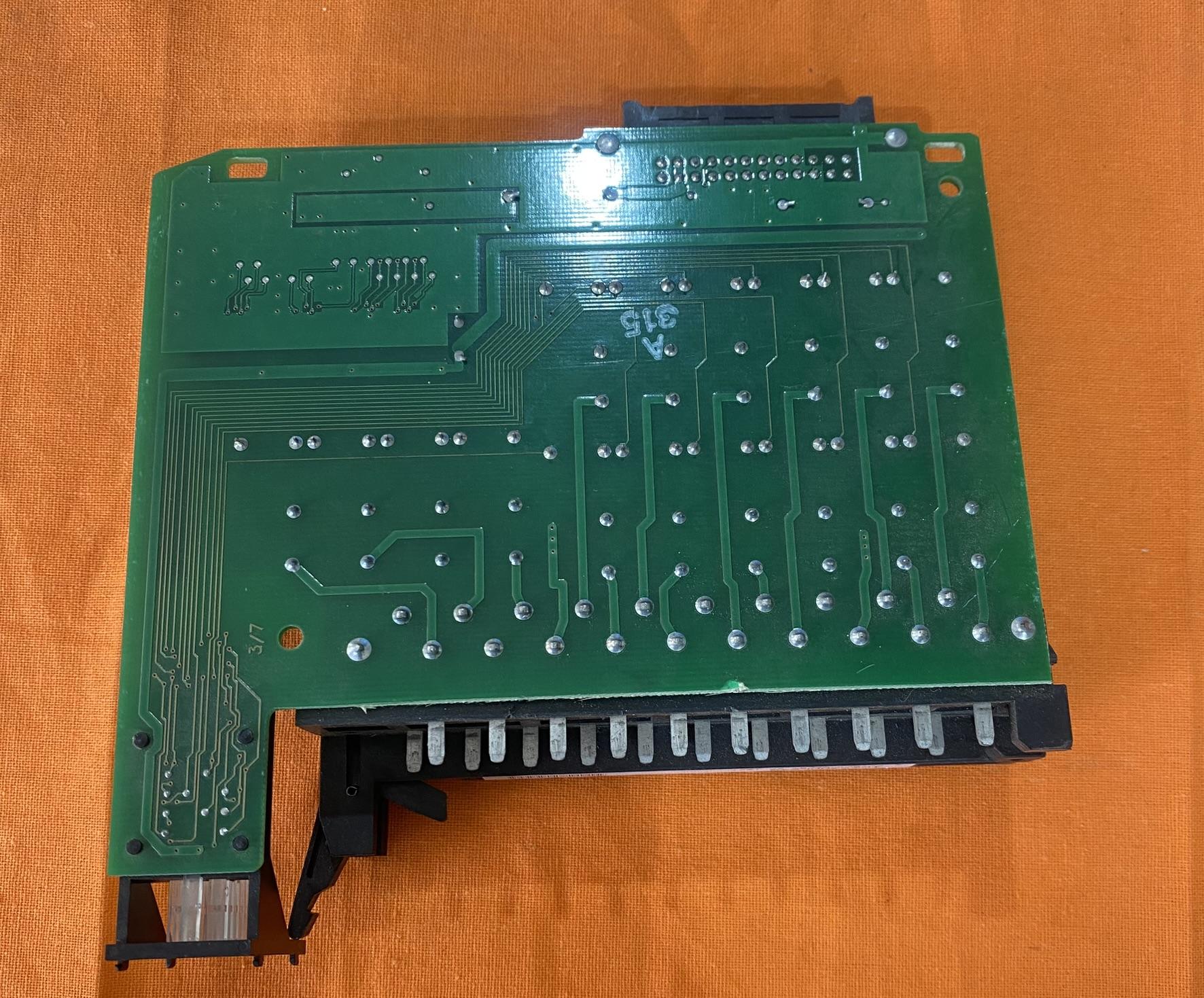

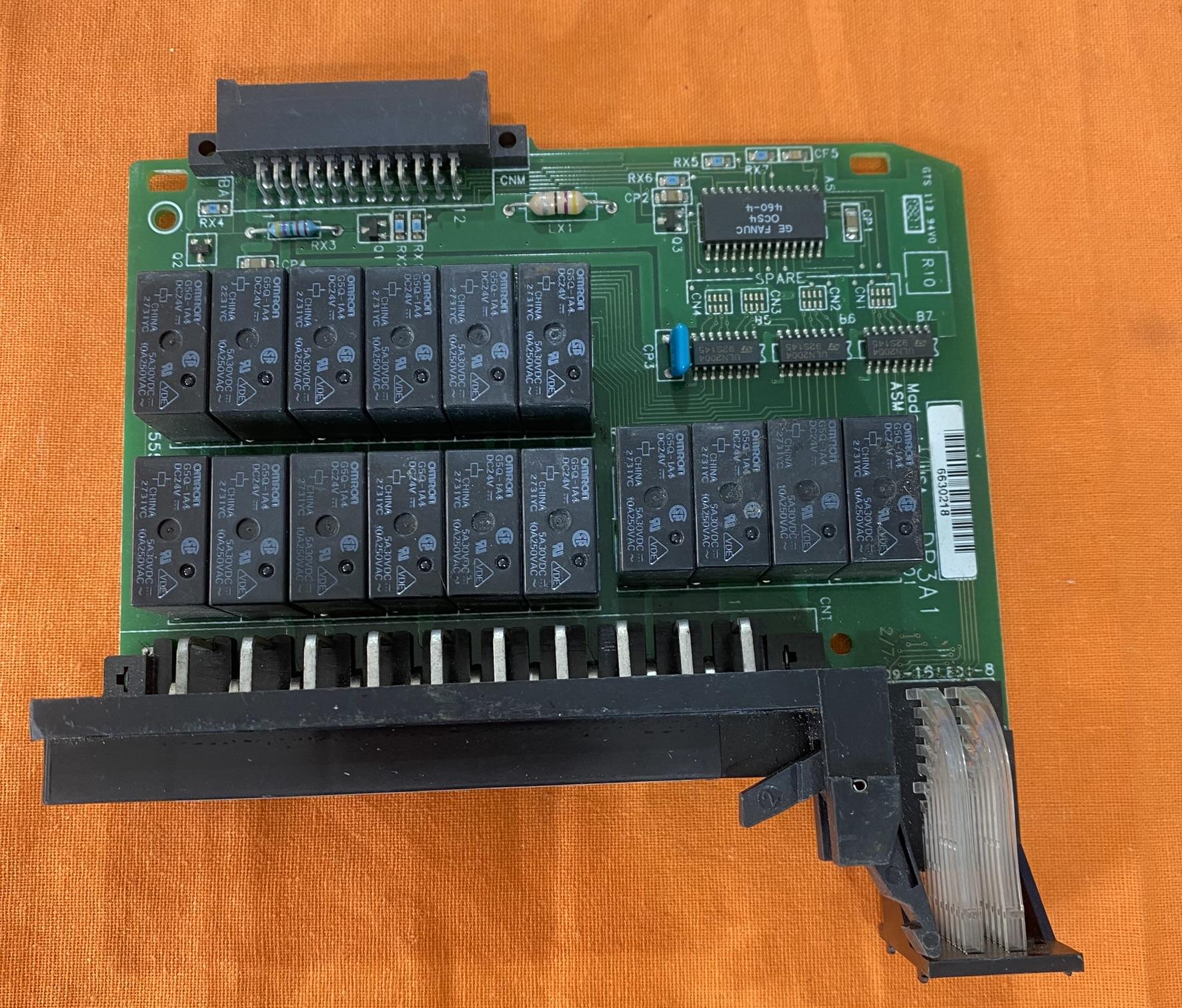

IC693MDL940 电路板 继电器输出模块

核心功能与参数

1. 输出规格

• 通道数量：16 路（分为 4 组，每组 4 通道），支持 常开（NO） 继电器触点。

• 负载能力：单通道最大 2A 连续电流（ pilot duty），每组公共端最大 4A，瞬时浪涌电流可达 5A。

• 电压范围：支持 5-30VDC 或 5-250VAC（50/60Hz），兼容多种工业电源。

• 响应时间：开关动作时间 ≤ 15ms，适用于中速控制场景。

2. 电气特性

• 5V 背板总线功耗 7mA（所有通道开启时）。

• 24V 继电器总线功耗 135mA（所有通道开启时）。

• 逻辑侧与现场侧隔离 1500V，组间隔离 500V，抗干扰能力强。

• 无内置保险丝，需外部电路保护。

• 隔离保护：

• 功耗：

3. 物理与环境

• 温度范围：0°C 至 60°C（运行），-40°C 至 85°C（存储）。

• 湿度：5%-95% RH（无凝露），防护等级 IP20。

• 尺寸与安装：占用 1 个 I/O 插槽，适配 5 或 10 槽的 90-30 系列底板，支持 DIN 导轨安装。

• 状态指示：顶部设有 16 个绿色 LED，分两行显示通道状态（A1-A8 和 B1-B8）。

• 工作环境：

•

二、应用场景

1. 工业控制：驱动电机启动器、接触器、电磁阀等大功率设备。

2. 信号指示：控制指示灯、蜂鸣器等状态反馈设备。

3. 混合系统：兼容 AC 和 DC 负载，适用于需要多电压输出的复杂场景。

4. 远程 I/O 扩展：通过背板总线与 PLC 主站通信，实现分布式控制。

安装与维护

1. 接线与配置

• 端子连接：采用可拆卸螺丝端子，需按手册区分 逻辑电源（5V/24V）和 负载电源（用户提供的 AC/DC 电源）。

• 分组规则：每组 4 通道共享公共端，需注意负载电流总和不超过 4A。

• 标识管理：模块附带红色标记的插入式标签，可记录通道功能和接线信息，方便维护。

2. 故障排查

• LED 诊断：若通道 LED 异常，检查负载电源、接线是否松动或继电器触点是否烧蚀。

• 隔离测试：使用万用表检测逻辑侧与现场侧的绝缘电阻，应大于 1MΩ。

• 寿命管理：继电器触点寿命约 10 万次，频繁动作场景建议定期检查。
