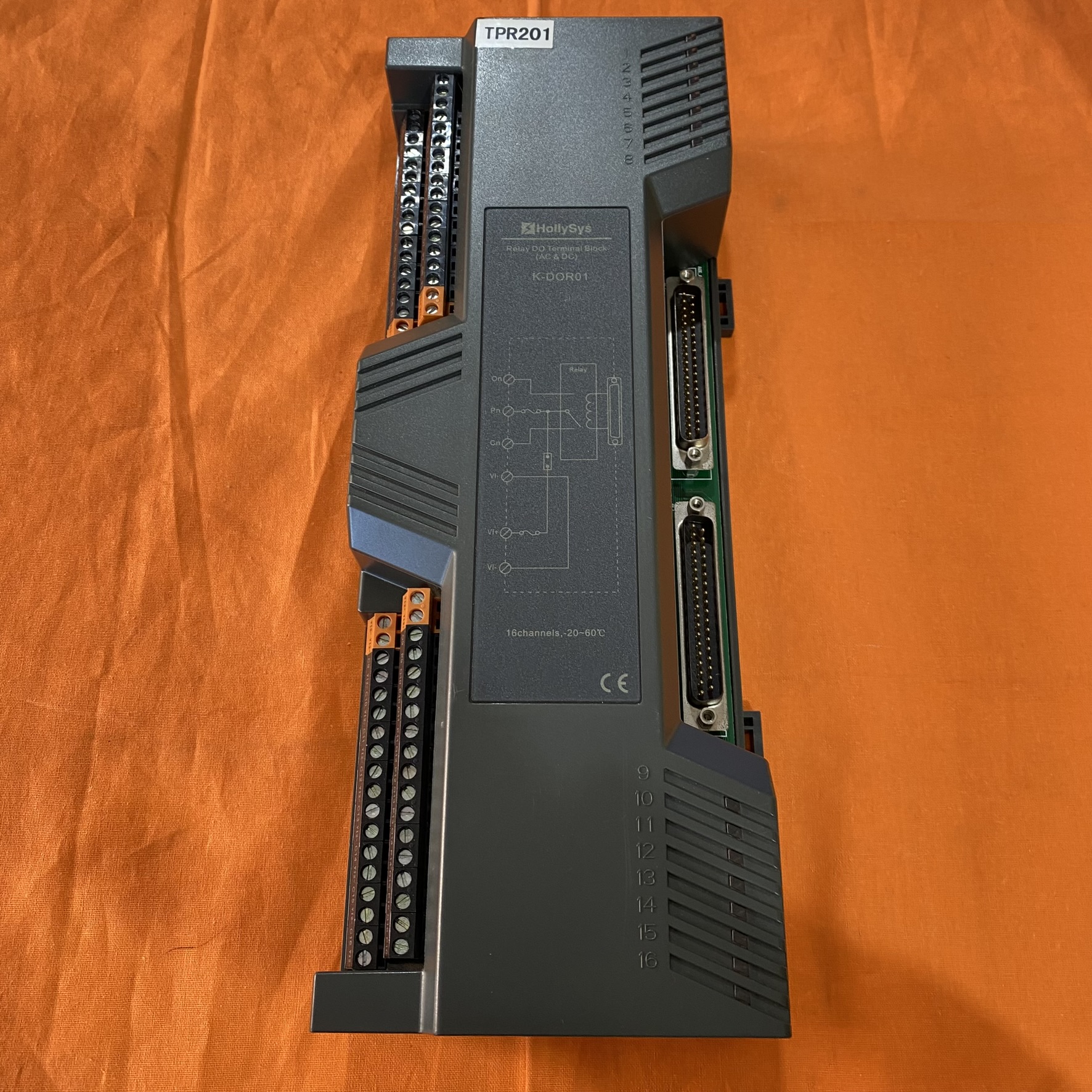

一、核心参数与规格

1. 基本规格

2. 型号编码解析

• K：和利时 K 系列 DCS 系统

• DOR：Digital Output Relay (数字量输出继电器)

• 01：版本号

• (B)：可选后缀，表示带诊断功能 (部分资料提及)

二、工作原理与功能特点

1. 工作原理

• 控制器通过 DB37 电缆发送控制信号→K-DOR01→继电器动作→触点闭合 / 断开→外部设备工作

• 每通道具有独立的继电器、保险丝和状态指示灯，提高系统可靠性和可维护性

2. 功能特点

• 支持交直流负载混合控制，适应不同工业场景

• 单通道最大负载：220VAC/2A 或 30VDC/12A，满足大多数工业设备需求

• 每通道独立保险丝保护，防止短路损坏

• 内置浪涌保护电路，减少外部干扰影响

• 可与 K-DO01 数字量输出模块配合，实现双重保护

• 采用工业级继电器，使用寿命≥10 万次

• 全密封设计，适应恶劣工业环境

• 支持带电热插拔 (配合 K-DOT01 底座)，维护便捷

三、应用场景

1. 石油化工行业：

• 阀门开关控制

• 泵启停控制

• 安全联锁系统

2. 电力行业：

• 变电站设备控制

• 电动机控制中心 (MCC)

• 报警装置驱动

3. 水处理系统：

• 水泵控制

• 电磁阀操作

• 液位控制

4. 制药 / 食品饮料：

• 生产线设备控制

• 洁净室通风系统

• 杀菌设备控制

•

四、使用要点

1. 系统集成

1. 将 K-DOT01 底座固定在控制柜内

2. 将 K-DOR01 端子板插入 K-DOT01 底座，旋紧固定螺钉

3. 连接 DB37 电缆：一端接 K-DO01 模块，另一端接 K-DOR01

4. 连接外部设备线缆到 K-DOR01 的接线端子

2. 电气连接

• 24V DC 电源：接入 K-DOR01 的电源端子 (+24V/-24V)

• 建议使用独立电源或与 K-DO01 共用电源，但需确保容量足够

• 控制信号：通过 DB37 电缆接收 K-DO01 输出的 24V DC 信号

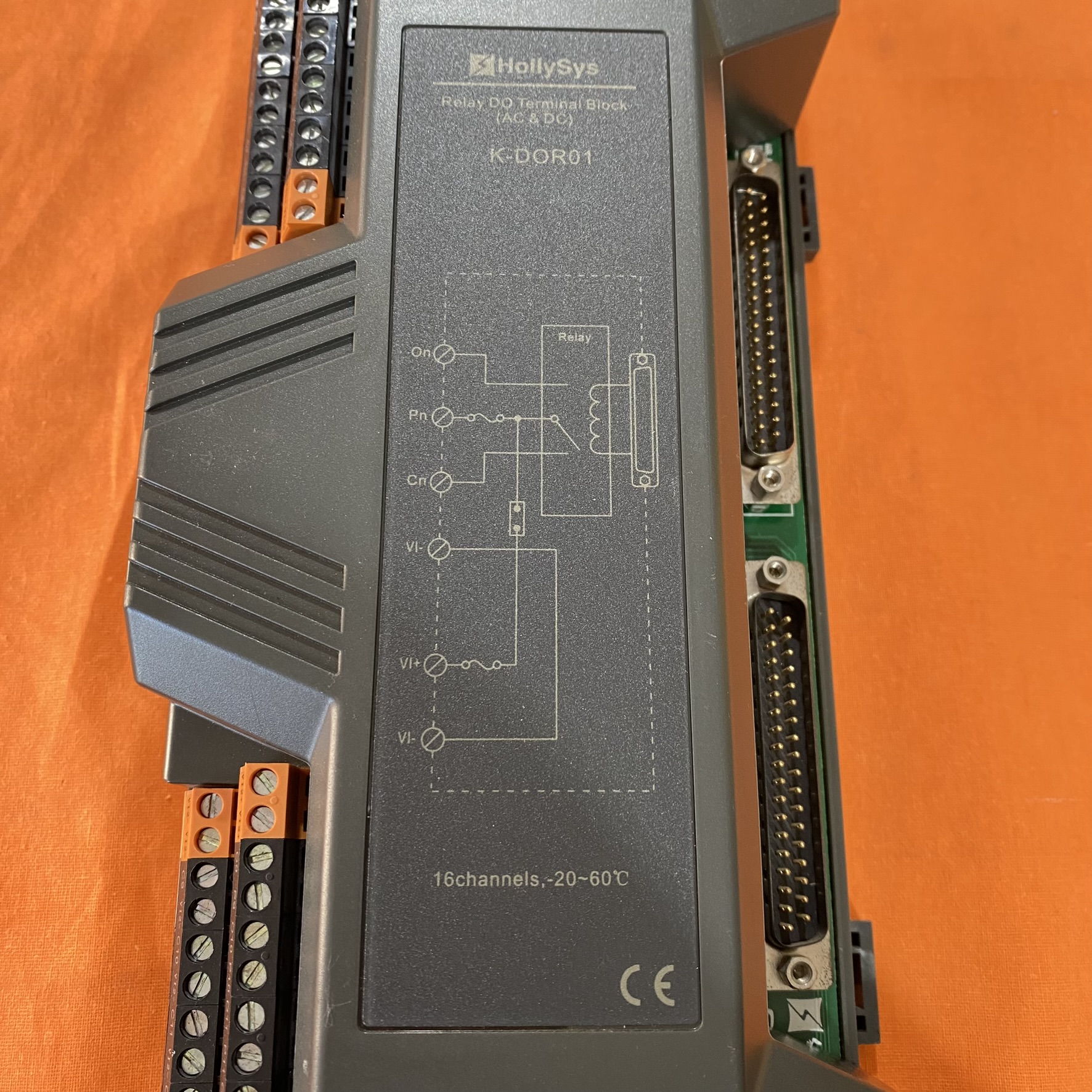

• 输出连接：每通道有三个端子 (P - 公共端、O - 常开端、C - 常闭端)，根据需要连接外部设备

[K-DO01模块] → DB37电缆 → [K-DOR01] → 外部设备
          (24V DC信号)    (继电器触点)   (如电磁阀、接触器)

3. 维护与故障排查

• 定期检查各通道指示灯状态，确保无异常熄灭或常亮

• 检查保险丝是否完好，如有熔断及时更换 (4A 规格)

• 清洁表面灰尘，保持良好散热

五、与其他型号对比

六、总结

• 当控制负载 > 2A/220VAC 或 > 12A/30VDC 时，优先选择 K-DOR01

• 如需更高可靠性，可考虑 K-DOR01 与 K-DO01 配合使用，实现双重保护

• 建议配套 K-DOT01 底座，支持热插拔，便于维护
