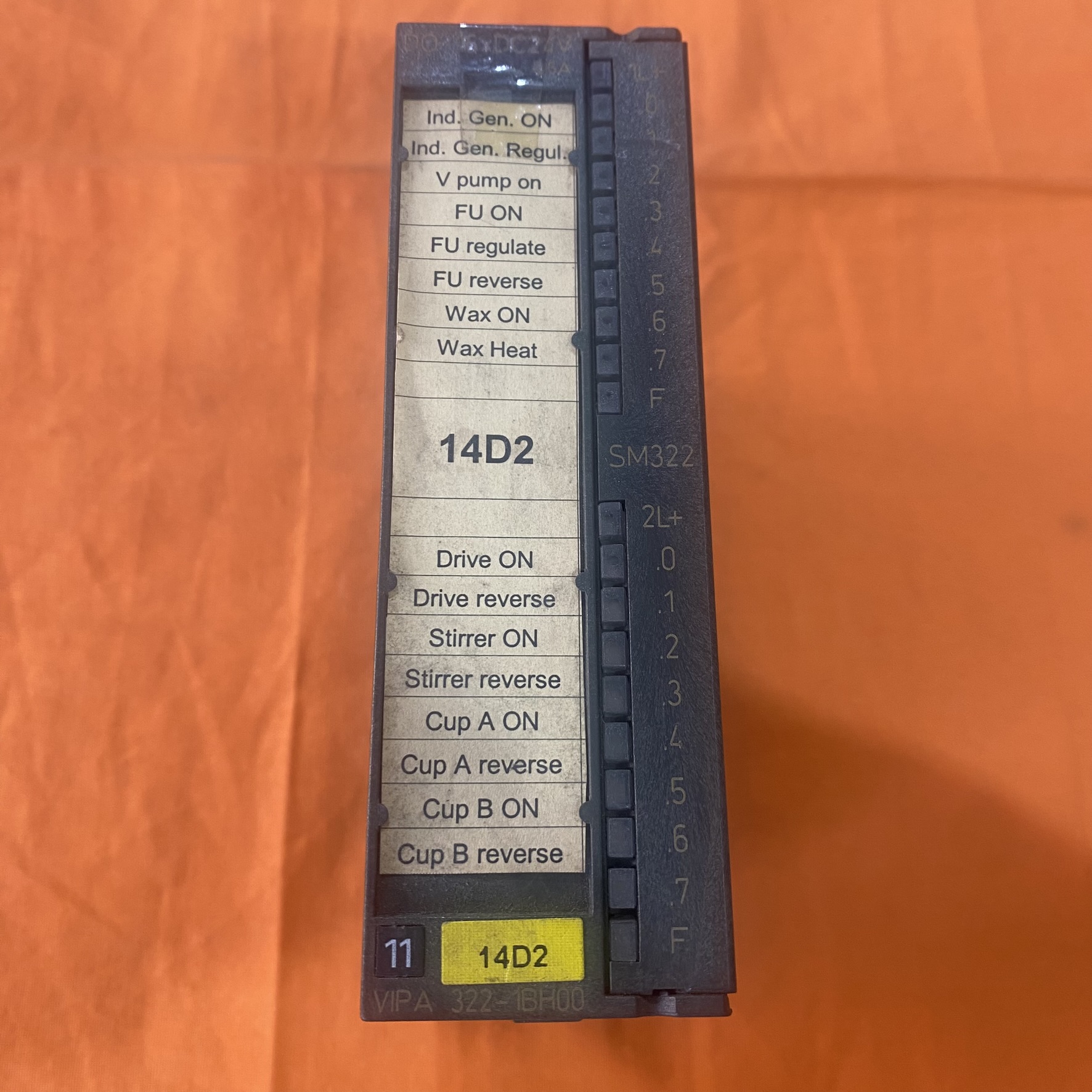

VIPA VIPA322-1BH00 数字量输出模块

一、技术参数

1. 通道数与输出规格

• 16 路数字量输出，每组 8 路隔离（共两组）。

• 输出类型：24V DC 晶体管输出，每组最大电流 4A，单通道最大电流 1A。

• 响应时间：典型值为 0.2ms，适用于高速开关控制场景。

2. 兼容性与接口

• 完全兼容西门子 S7-300 模块（如 6ES7 322-1BH00/01），可直接替换使用。

• 采用 20 针前连接器，支持快速接线和维护。

3. 电源与功耗

• 工作电压：24V DC（允许范围 20.4-28.8V）。

• 功耗：约 2.5W（无负载时）。

二、应用场景

1. 工业自动化控制

• 广泛用于制造业、过程控制、机械设备等领域，驱动电磁阀、继电器、接触器等执行器。

• 例如，在沥青搅拌站中，控制石料秤门、粉料螺旋输送机等设备的启停。

2. 高速开关需求

• 支持 100kHz 高速输出（部分型号，如 322-1BH70），适用于步进电机控制、脉冲计数等场景。

3. 分布式 I/O 系统

• 可与 VIPA 500S CPU 或西门子 PLC 搭配，通过 PROFIBUS-DP 或 PROFINET 实现远程控制。

三、替代型号与停产状态

1. 替代型号

• VIPA322-1BH01：与 322-1BH00 完全兼容，参数一致，是当前推荐型号。

• 西门子 6ES7 322-1BH01：原厂型号，可直接互换。

2. 停产状态

• 322-1BH00 已停产，建议优先选择替代型号以确保长期支持和备件供应。

•

四、安装与配置

1. 硬件安装

• 导轨式安装（35mm 标准导轨），支持热插拔（需系统允许）。

• 与相邻模块间距小，节省控制柜空间。

2. 软件配置

• 使用西门子 STEP 7 或 VIPA WinPLC7 编程，组态时需选择对应型号（如 322-1BH01）。

• 支持诊断功能，可通过 LED 指示灯查看输出状态和故障信息。

五、注意事项

1. 兼容性验证

• 若原系统使用西门子模块，替换时需确保硬件配置文件已更新为 VIPA 型号，避免通讯问题。

2. 负载匹配

• 每组输出总电流不超过 4A，避免过载损坏模块。

3. 环境要求

• 工作温度：0°C-60°C，湿度：5%-95%（无冷凝）。

• 抗干扰能力强，适用于工业现场复杂电磁环境。
