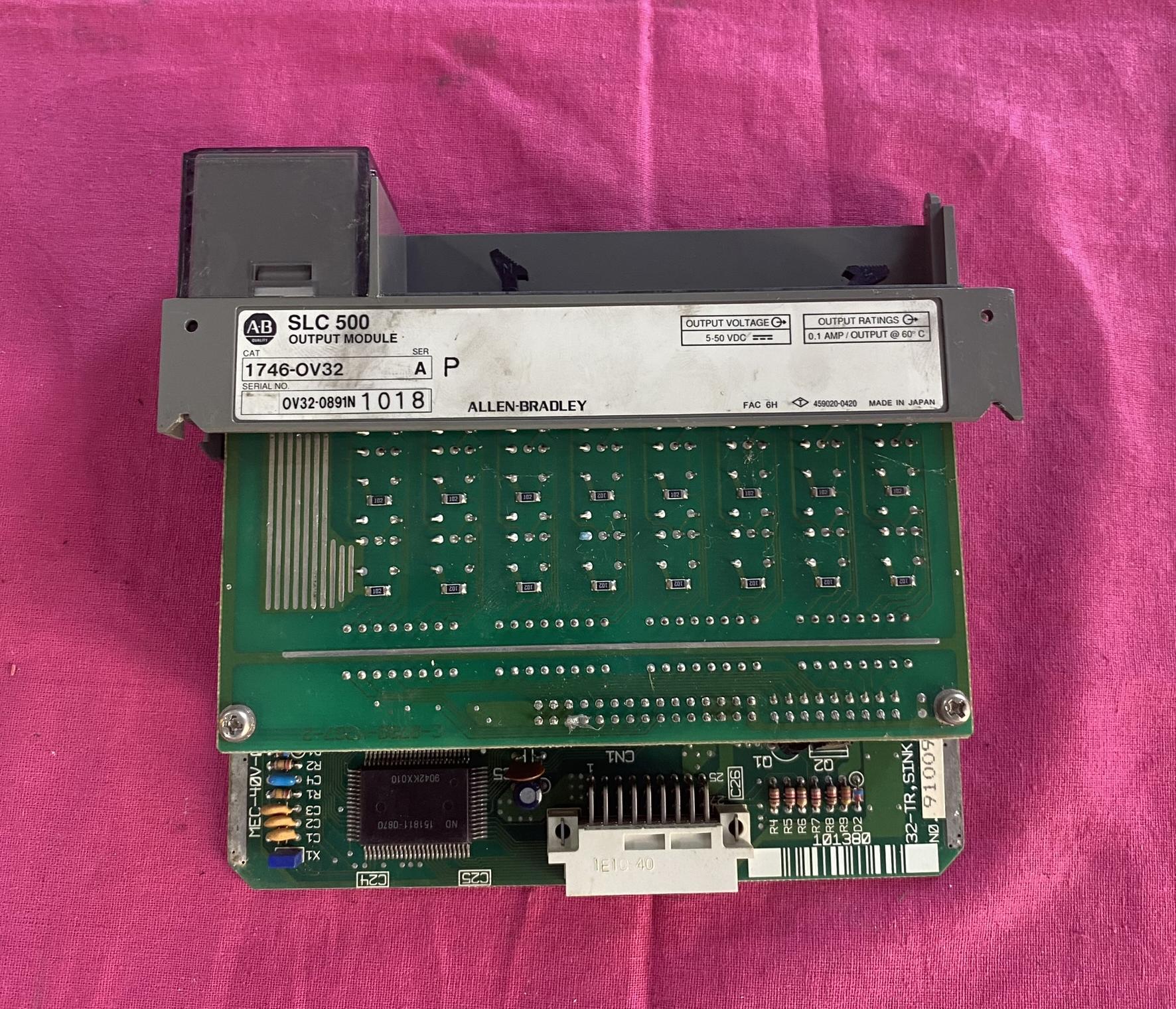

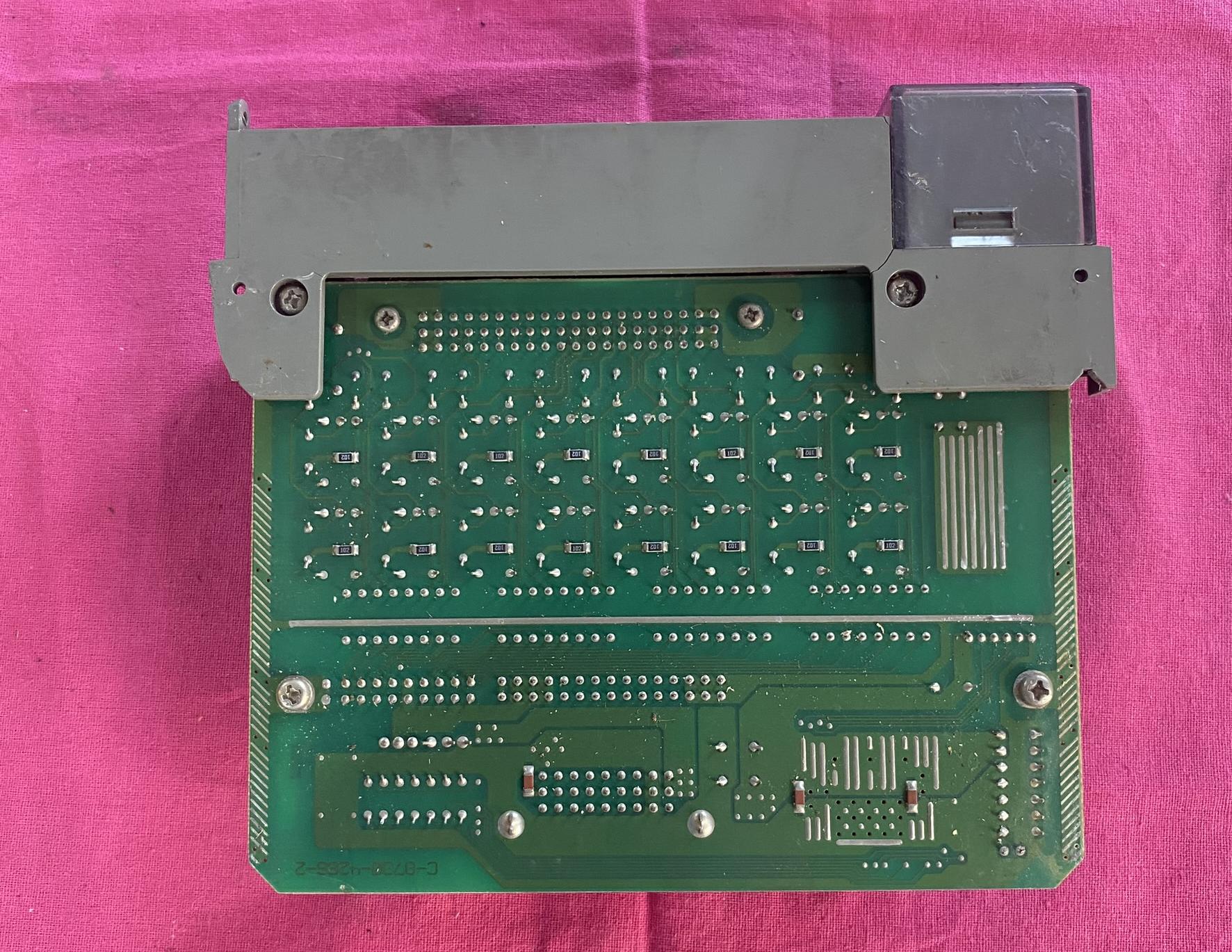

Allen-Bradley 罗克韦尔 1746-OV32 A 直流下沉式数字输出模块

一、核心技术参数

1. 输出特性

• 持续输出：0.5 A / 通道（30°C），0.25 A / 通道（60°C）。

• 浪涌电流：1 A / 通道（10 ms，30°C 时每 1 秒可重复一次）。

• 通道数量：32 点，分为 2 组（每组 16 点），每组独立隔离。

• 电压范围：5-50 V DC（标称值 24 V DC），支持宽电压输入。

• 电流能力：

• 信号延迟：开启≤0.1 ms，关闭≤1.0 ms，适用于快速响应设备。

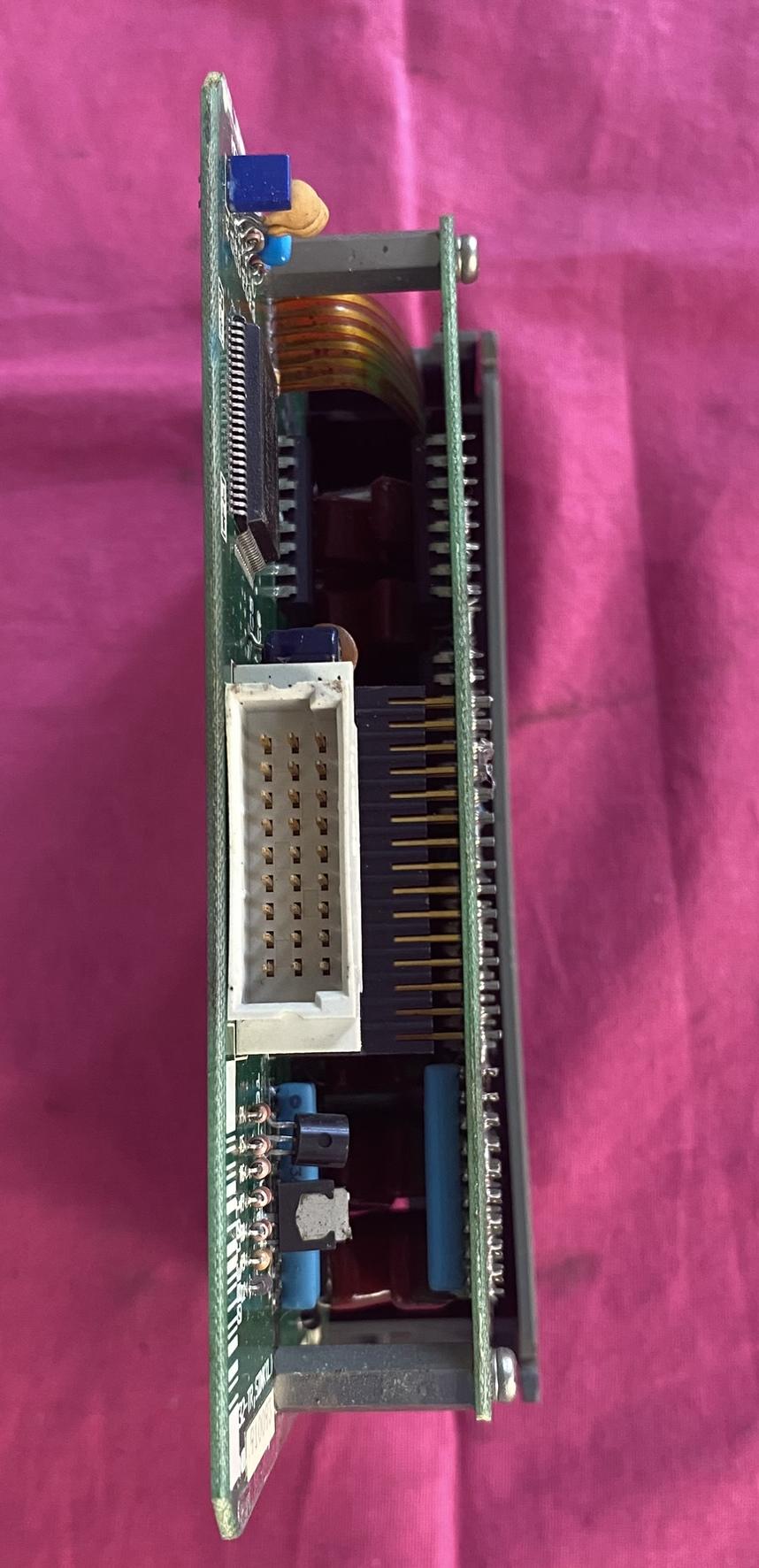

2. 硬件设计

• 接口类型：40 针公头连接器，兼容 1746-N3 接线系统，简化布线。

• 安装方式：支持 SLC 500 机架式安装（占用 1 个插槽）或 DIN 导轨 / 面板安装。

• 隔离保护：背板隔离电压 1500 V AC（1 分钟），通道间隔离 500 V DC，抗干扰能力强。

3. 环境适应性

• 工作温度：0-60°C，存储温度 - 40-85°C，适应工业恶劣环境。

• 认证：符合 UL、CE、CSA 标准，适用于全球多数工业场景。

二、应用场景

1. 高密度控制需求

• 适用于生产线自动化（如电磁阀、指示灯控制）、物料搬运系统（传送带、分拣设备）及 OEM 机械集成。

• 单模块实现 32 路输出，减少系统插槽占用和布线复杂度。

2. 兼容性与扩展性

• 无缝集成于 SLC 500 系统，支持本地或远程 I/O 配置。

• 可通过适配器（如 1746-N2）连接至其他 AB PLC 平台（如 CompactLogix），为升级提供过渡方案。

•

三、生命周期与替代方案

1. 停产状态

• 该模块已于2022 年 11 月 24 日停产，但仍可通过翻新渠道（如 Rockwell 认证的服务商）获取。

• 建议用户规划系统升级，逐步迁移至基于 Logix 平台的产品（如 CompactLogix 5069 系列）。

2. 替代型号参考

• 1769-OB32（CompactLogix 平台）：32 点直流输出，支持 Logix 编程环境，性能更优。

• 1756-OB32（ControlLogix 平台）：适用于大型控制系统，支持热插拔和冗余配置。

• 直接替代：若仍需 SLC 500 兼容，可选择翻新的 1746-OV32 或兼容第三方模块（如 Triconex DCS 的替代方案）。

• 升级方案：

四、安装与维护

1. 接线与配置

• 使用 1746-N3 电缆或 1492 接线系统连接负载，每组通道需独立供电。

• 通过 RSLogix 500 软件配置 I/O 地址，模块自动识别为输出文件（默认文件 0）。

2. 注意事项

• 静电防护：操作时需佩戴接地腕带，避免静电损坏内部电路。

• 散热管理：模块热耗散最大 6.45 W，需确保机箱通风良好。

• 备件策略：因停产，建议提前储备翻新模块或制定升级计划。
