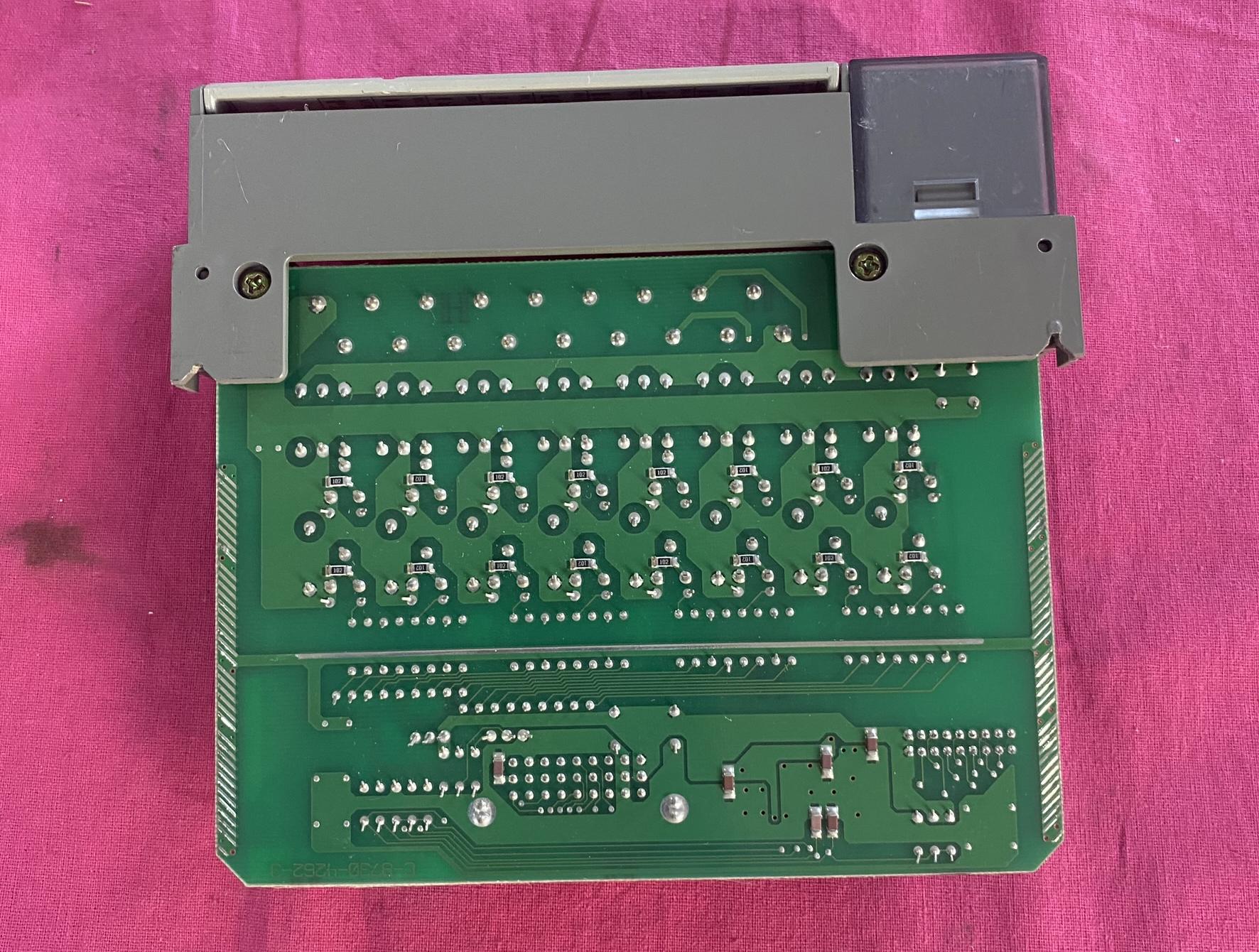

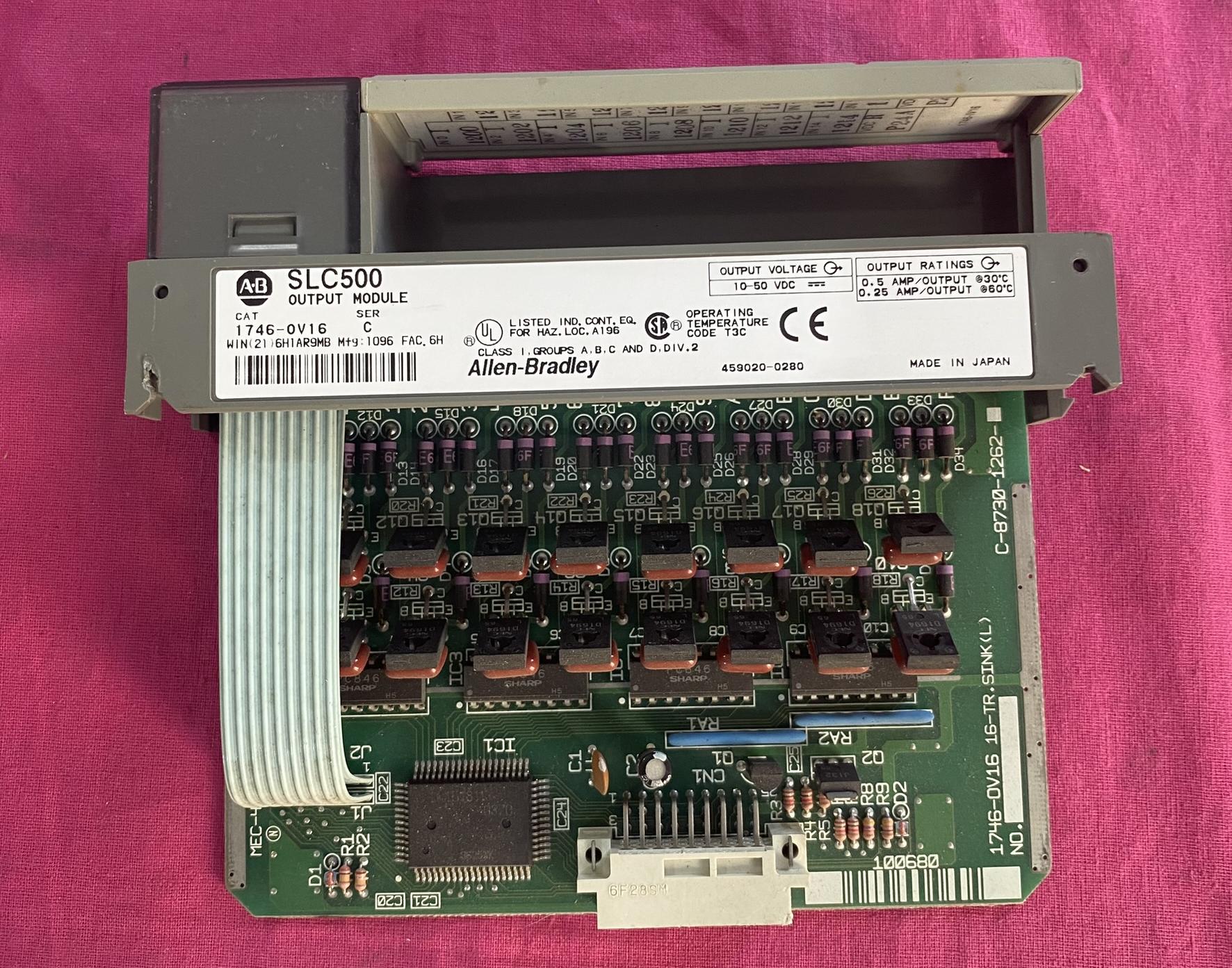

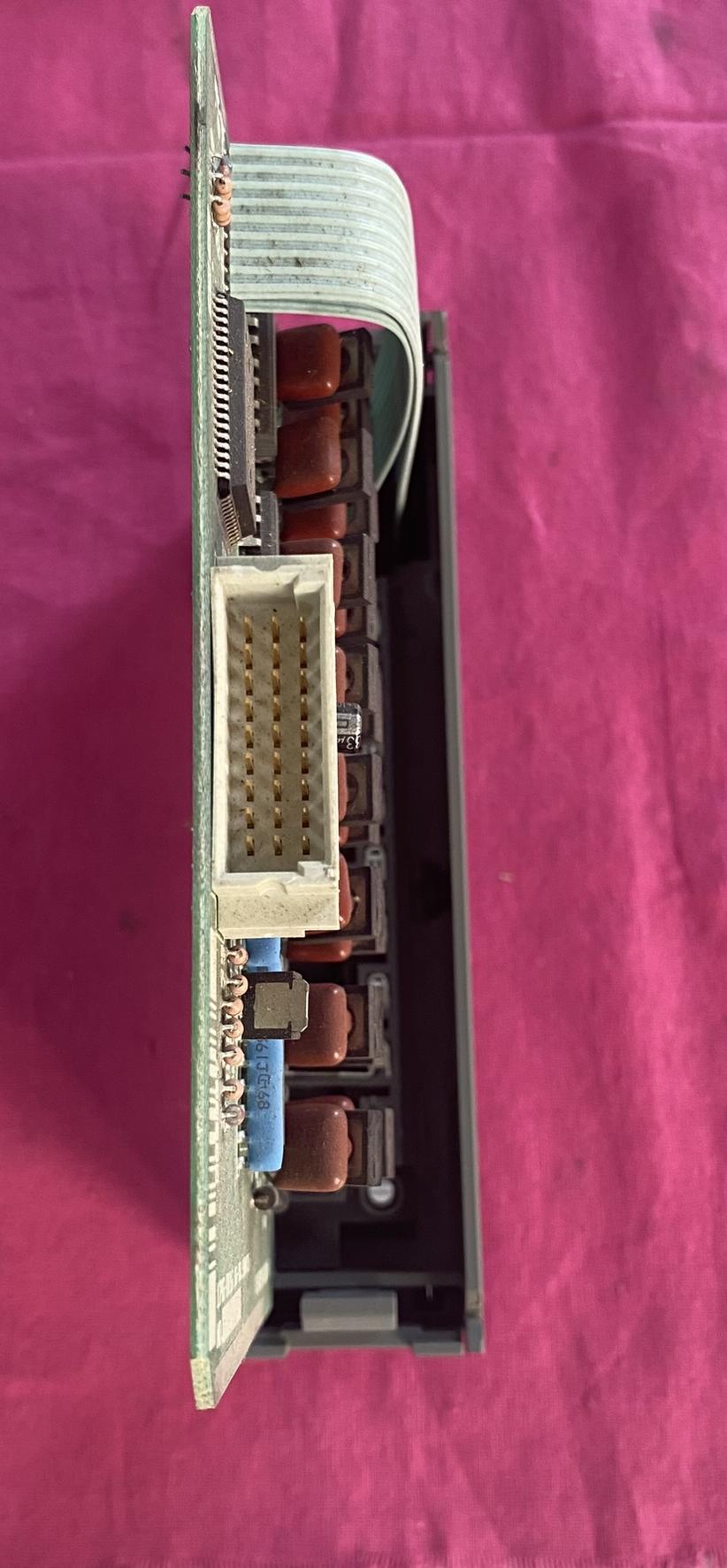

Allen-Bradley 罗克韦尔 1747-OV16 C 直流输出模块

1. 核心功能与规格

• 输出类型：直流灌入式（Sink）输出，支持 10-50 VDC 宽电压范围，适用于驱动继电器、电磁阀等负载。

• 通道配置：16 个独立输出点，分为 1 组公共端，便于集中控制。

• 电流能力：

• 单点连续电流：0.5 A（30°C）/ 0.25 A（60°C）。

• 单点浪涌电流：3.0 A（10 ms），可应对瞬时负载冲击。

• 信号延迟：导通延迟 ≤ 0.1 ms，关断延迟 ≤ 1.0 ms，适用于快速响应场景。

• 隔离特性：通道与背板隔离电压达 1500 VAC，增强抗干扰能力。

2. 兼容性与应用场景

• PLC 兼容性：专为 SLC 500 系列控制器设计，可直接安装在 SLC 500 机架中，通过背板总线通信。

• 系统扩展：支持与其他 1746/1747 系列 I/O 模块混合配置，灵活构建控制系统。

• 典型应用：

• 工业自动化生产线的设备启停控制。

• 过程控制系统中的阀门、泵等执行器驱动。

• 建筑自动化中的继电器逻辑控制。

3. 后缀含义与认证

• C 后缀：通常代表 特定认证或版本，例如：

• UL 认证：符合北美安全标准，适用于危险环境（Class I, Division 2, Groups A/B/C/D）。

• CE 认证：满足欧盟电磁兼容性和安全指令。

• 其他地区认证：如 C-Tick（澳大利亚）等，具体需参考产品标签。

• 环境适应性：

• 工作温度：0-60°C，湿度 5-95%（无冷凝）。

• 抗振动 / 冲击：符合工业标准，适合恶劣工业环境。

•

4. 安装与维护

• 物理特性：

• 尺寸紧凑，占用单个机架插槽，重量约 0.31 kg。

• 可拆卸端子块（1492 系列），支持快速接线与维护。

• 配置工具：通过 RSLogix 500 软件进行编程与诊断，支持在线监控输出状态。

5. 替代方案与生命周期

• 替代型号：

• 1746-OV16：与 1747-OV16 功能相似，但属于 1746 系列，部分参数（如背板电流）略有差异。

• 1769-OV16：适用于 CompactLogix 平台，支持 EtherNet/IP 通信，性能更优但需更换控制器。

• 生命周期：

• SLC 500 系列已逐步停产，建议升级至 CompactLogix 或 ControlLogix 平台以获得长期支持。
