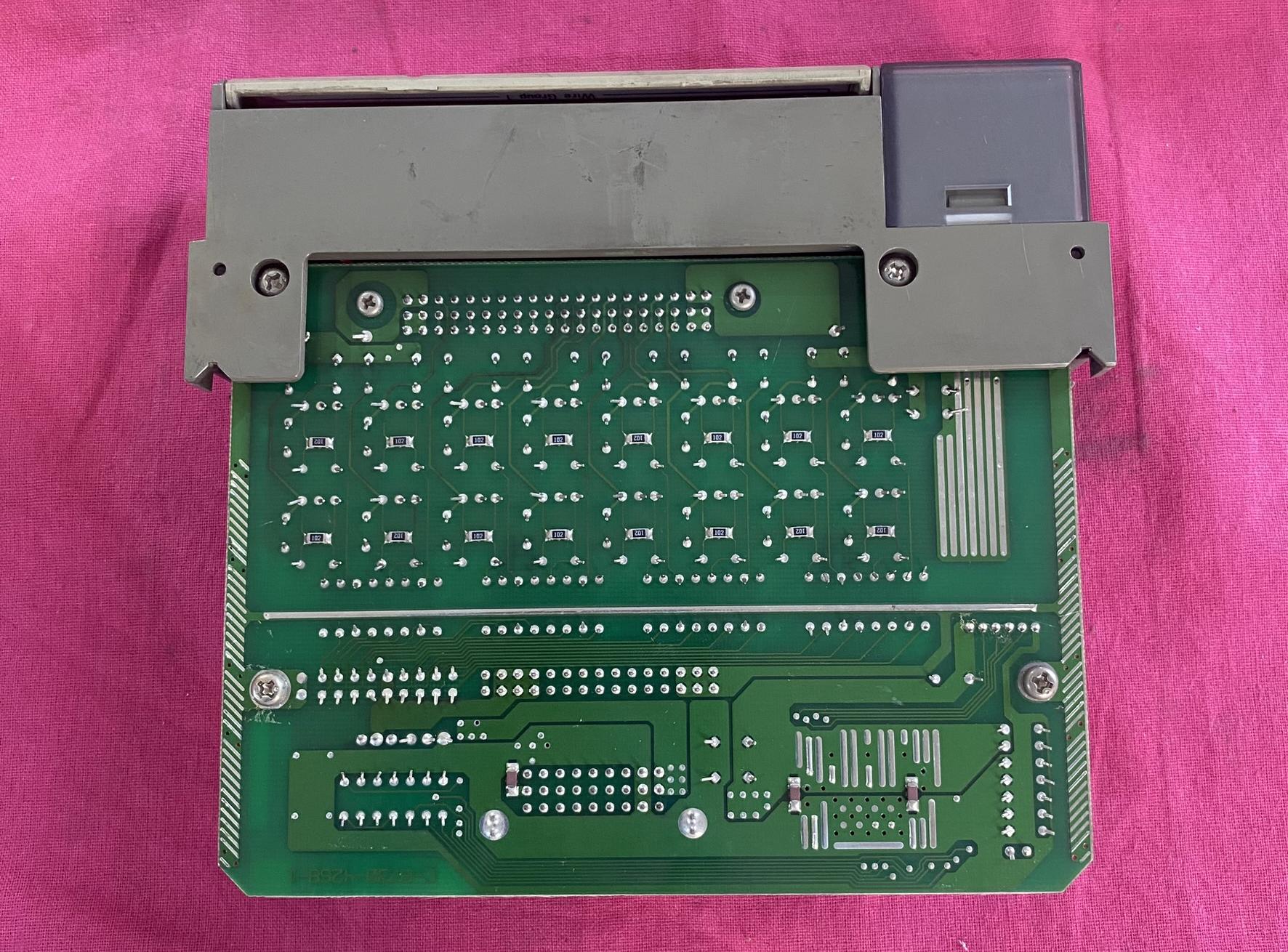

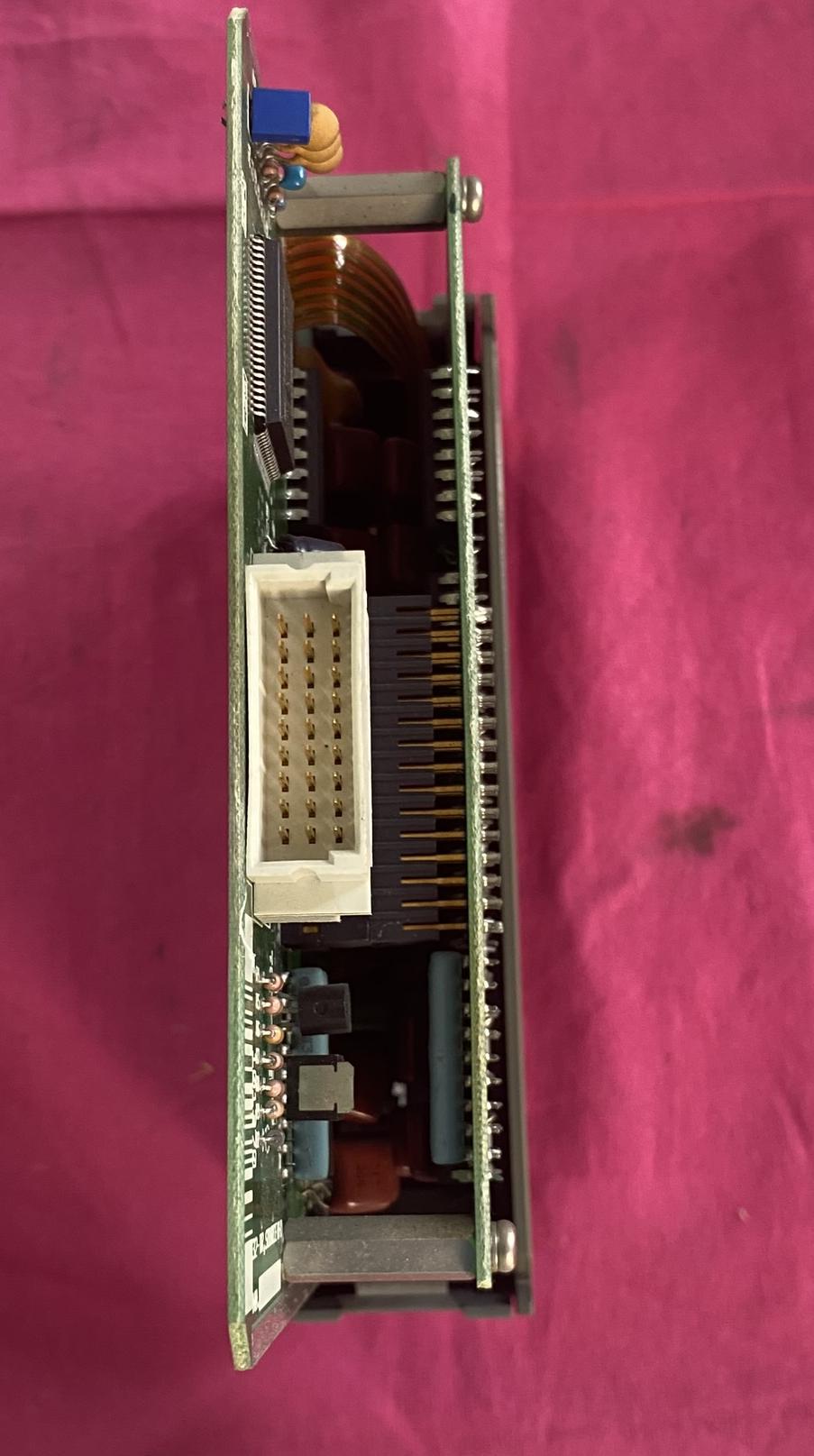

1. Allen-Bradley 罗克韦尔 1746-OB32 C 数字量直流输出模块

2.  型号含义

• 1746：SLC 500 系列 I/O 模块的固定前缀。

• OB32：表示32 通道数字量输出（Output Block）。

• C：代表系列 C，表明该模块采用内置不可更换保险丝的设计（每公共端 1 个 2.5A 保险丝），用于外部电路保护。

2. 核心规格

• 输出类型：晶体管源型（Sourcing），支持 5-50V DC 电压范围，兼容工业常用的 24V DC 系统。

• 电流参数：

• 单通道最大持续电流：0.25A（60°C 时），0.5A（30°C 时）。

• 模块总电流：8A，每公共端（16 点 / 组）最大电流4A。

• 响应时间：开启 < 1ms，关闭 < 1ms，适用于高速控制场景。

• 隔离特性：

• 通道间隔离：500V DC（抗噪声干扰）。

• 背板隔离：1500V AC（保护 PLC 系统）。

• 环境适应性：

• 工作温度：0-60°C，湿度 5-95%（无冷凝）。

• 抗冲击 / 振动：30g/2.5g（符合工业标准）。

• 认证：UL、CE、C-UL，适用于 Class I, Division 2 危险环境。

3. 设计特点

• 保险丝保护：系列 C 模块内置不可更换的 2.5A 保险丝，可防止外部电路过载或短路。

• 高密度集成：32 点输出集中在单个模块，节省控制柜空间。

• 端子连接：支持可拆卸式端子排（需单独购买 1492-IFM40F 端子块），方便布线和维护。

•

4. 兼容性与安装

• PLC 平台：仅兼容SLC 500 系列控制器（如 1747-L532、1747-L542 等），不可用于 ControlLogix 或 CompactLogix 系统。

• 背板要求：需安装在 1746 系列框架中（非 0 号槽），通过 5V DC 背板供电（功耗 190mA）。

• 替代型号：由于该模块已于2022 年 11 月 24 日停产，建议考虑替代方案如1746-OB32E（带电子保护，无保险丝，电流更高）或升级至 CompactLogix 系列。

5. 典型应用

• 工业自动化：控制电磁阀、继电器、指示灯等直流负载。

• 过程控制：如包装机械、物料输送线的状态指示与设备启停。

• 恶劣环境：凭借宽电压范围和高可靠性，适用于冶金、化工等场景。

6. 注意事项

• 停产风险：1746-OB32 C 已停止生产，建议评估备件库存或升级计划。

• 电流匹配：确保负载电流不超过单通道或公共端的额定值，避免保险丝熔断。

• 布线规范：使用符合 UL 标准的电缆，避免信号干扰和接地问题。
