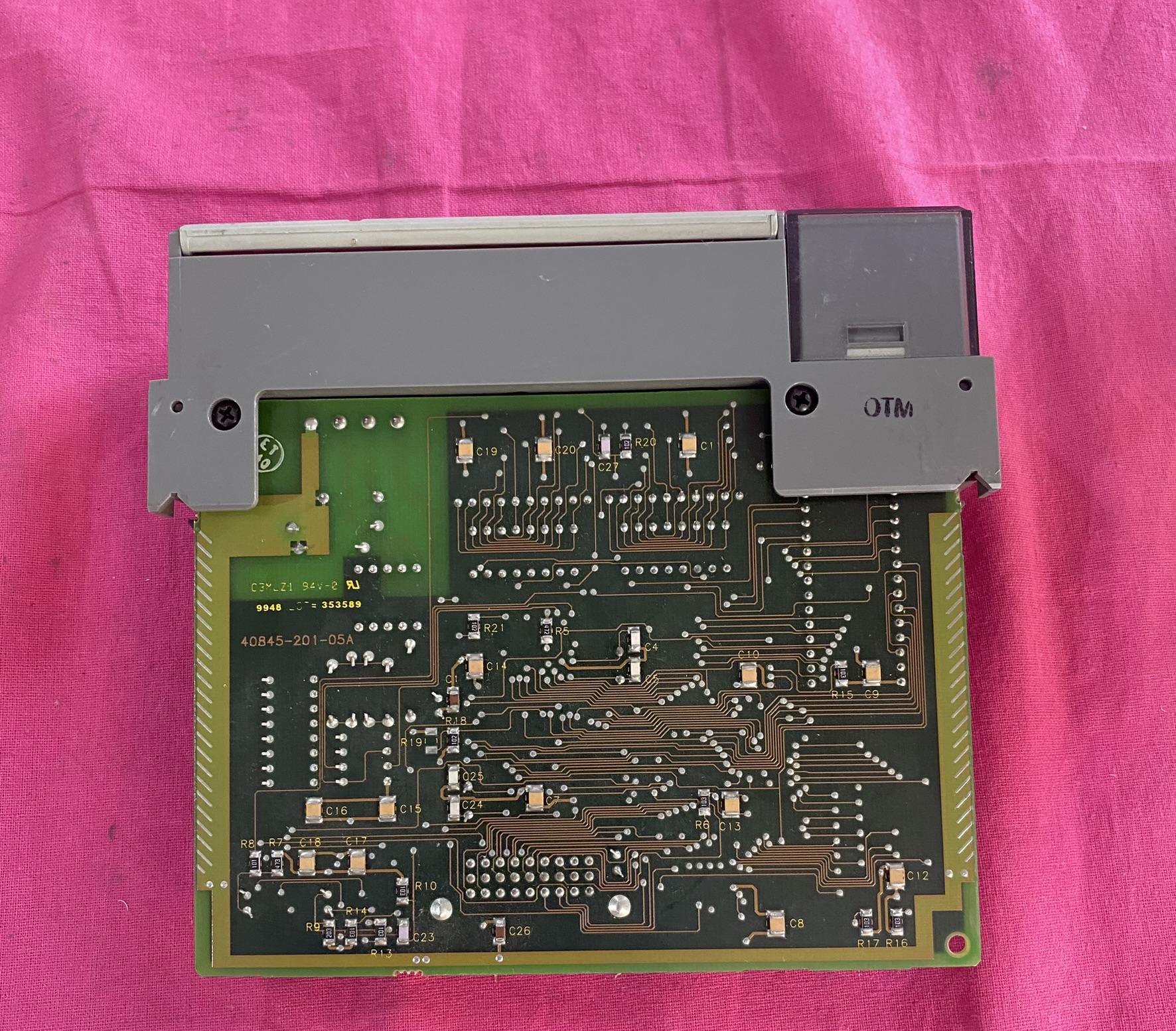

Allen-Bradley 罗克韦尔 1747-DCM A 可编程逻辑控制器

一、核心功能与应用场景

1. 通信连接该模块通过 RIO 链路连接 SLC 500 控制器与上级监控系统（如 PLC-5 或其他 SLC 500 处理器），支持分布式架构下的设备间数据交互。例如，可将多个 SLC 500 控制器连接成网络，实现跨区域的设备协同控制。
2. 协议与速率

• 支持协议：远程 I/O（RIO）协议，兼容标准节点和扩展节点模式。

• 传输速率：57.6 kbps（10,000 英尺）、115.2 kbps（5,000 英尺）、230.4 kbps（2,500 英尺），具体取决于电缆长度和终端电阻配置。

3. 硬件兼容性

• 适配控制器：SLC 500 固定式和模块化控制器，占用 1 个插槽，背板电流消耗为 360 mA（5V DC）。

• 通信接口：1 个 6 针 Phoenix 连接器，支持 Belden 9463 或等效电缆，终端电阻可选 82 欧姆或 150 欧姆。

二、技术规格与配置

1. 物理特性

• 尺寸：5.72 × 1.37 × 5.15 英寸（约 145.3 × 34.8 × 130.8 mm），重量 0.37 磅（168 克）。

• 工作环境：温度 0°C 至 60°C（32°F 至 140°F），湿度 5%-95%（无冷凝），存储温度 -40°C 至 85°C。

2. 状态指示与配置

• LED 指示灯：FAULT（红色）显示模块故障，COMM（绿色）指示通信状态。

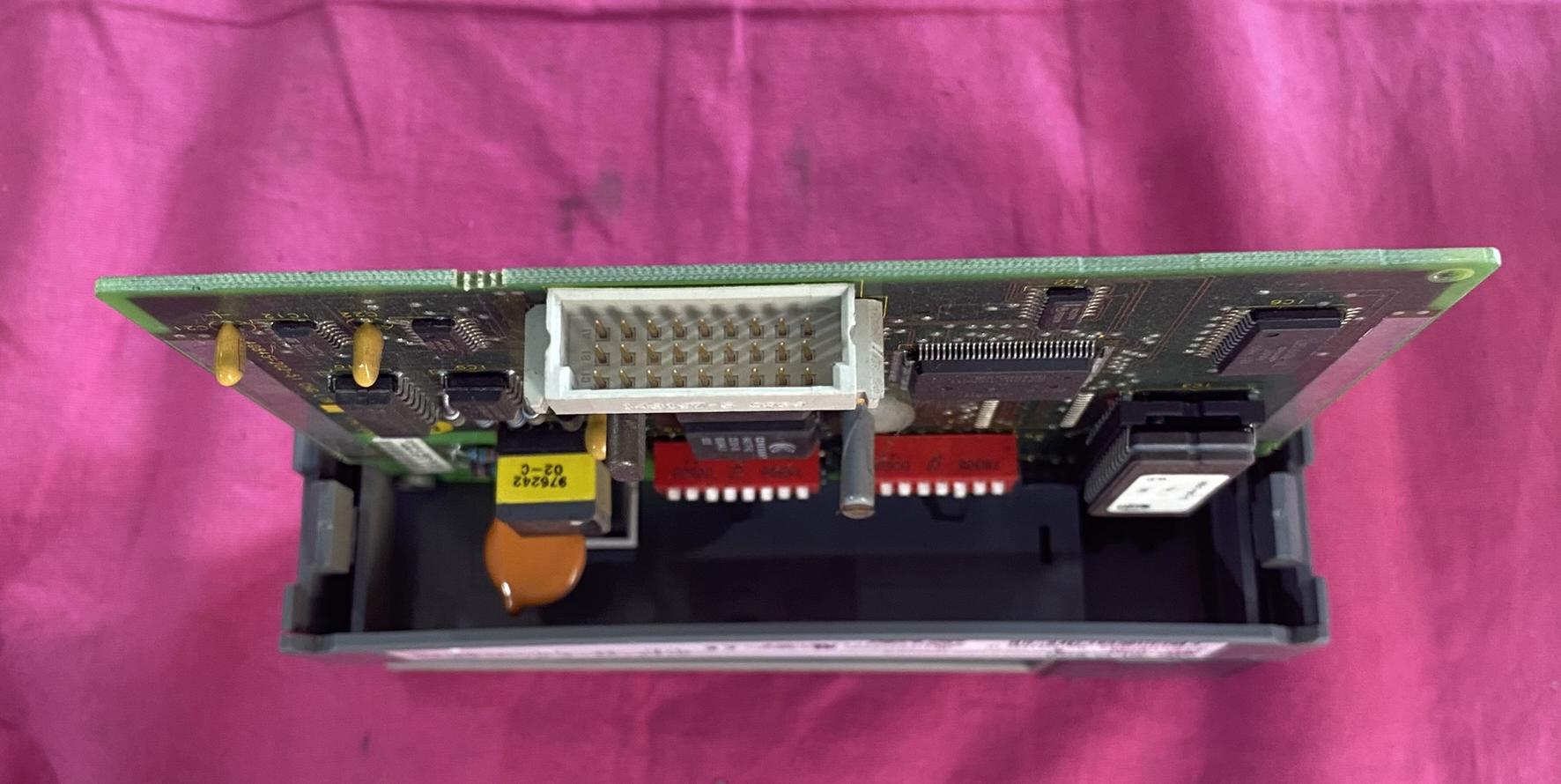

• DIP 开关设置：通过两组 8 位 DIP 开关配置 RIO 系统地址、机架大小和数据速率。例如，SW1 用于设置起始 I/O 组号和机架地址，SW2 用于选择数据速率和终端电阻模式。

3. 认证与合规性

• 符合 NEMA ICS 2-230、EN 50081-2 A 类、IEC 1000-4-2 和 IEC 1000-4-3 标准，通过 CSA 认证，适用于 Class I, Division 2 危险环境。

三、生命周期与替代方案

1. 停产状态该模块已被 Rockwell Automation 停产（停产时间为 2013 年 12 月），目前仅能通过二手市场或库存供应商获取。
2. 迁移建议

• 替代型号：若需升级，推荐使用 1747-AENTR（Ethernet/IP 适配器）或迁移至 Logix 平台（如 CompactLogix 或 ControlLogix），后者支持更先进的通信协议和扩展功能。

• 兼容性考虑：Logix 控制器可通过 1769-SDN 模块与现有 RIO 网络兼容，但需重新设计系统架构并更新编程逻辑。

3. 注意事项

• 停产模块的技术支持和备件供应有限，长期使用可能面临维护风险。

• 若继续使用 1747-DCM A，建议备份配置并制定应急预案，以应对潜在的硬件故障。

•

4. 技术文档

• 安装手册：可参考 Rockwell Automation 出版物 1747-IN005B-EN-P，详细说明 DIP 开关配置、接线和故障排除流程。

• 编程支持：使用 RSLogix 500 软件进行模块参数设置和通信组态。

四、典型应用示例

• 分布式 I/O 扩展：在大型工厂中，通过 1747-DCM A 将多个 SLC 500 控制器连接至中央监控系统，实现对远程设备的集中管理。

• 旧系统升级过渡：作为迁移至 Logix 平台前的临时方案，利用现有 RIO 网络维持生产连续性。

• 协议转换：与 1771-SN 或 1747-SN 扫描仪配合，将 RIO 信号转换为其他协议（如 DH-485），以兼容第三方设备。
