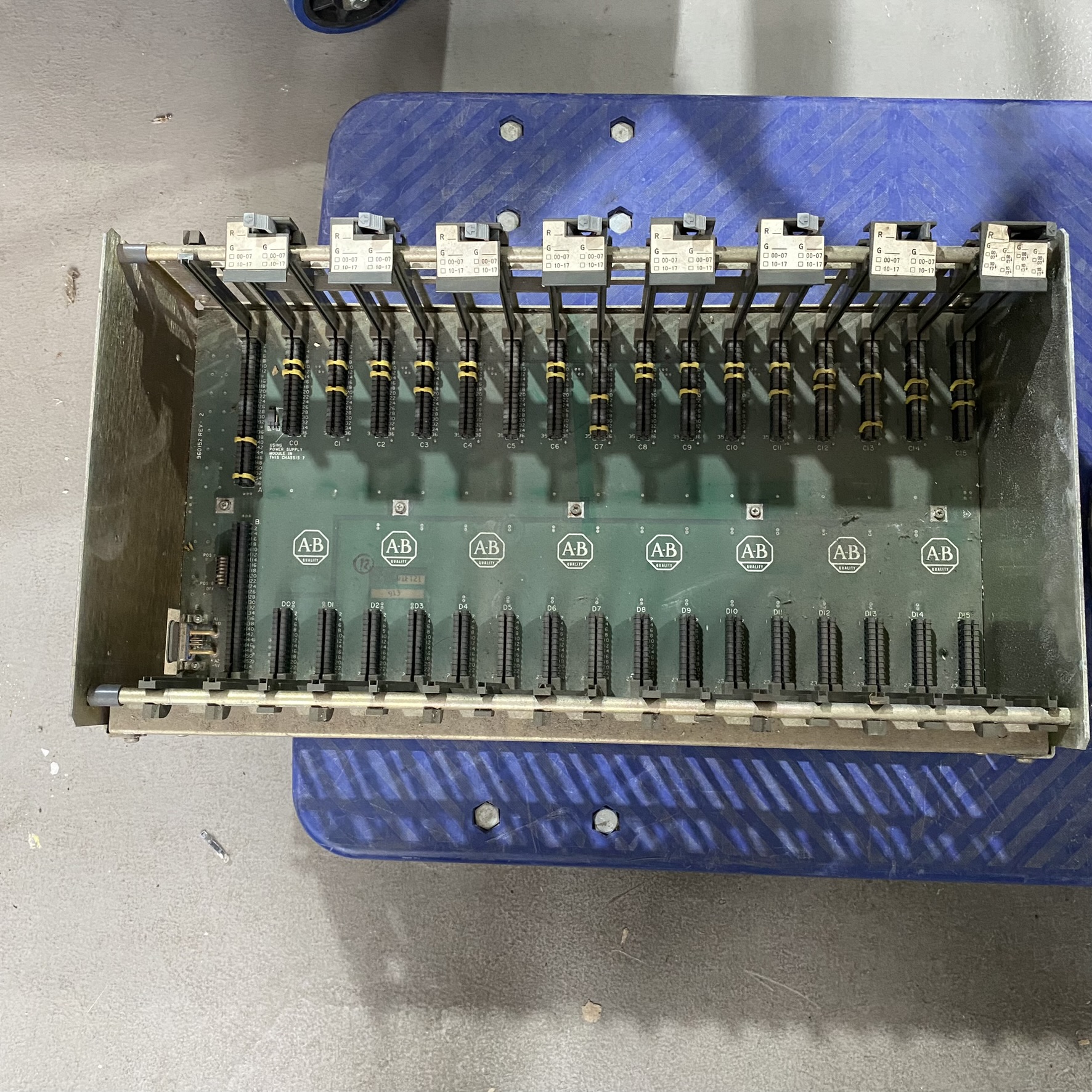

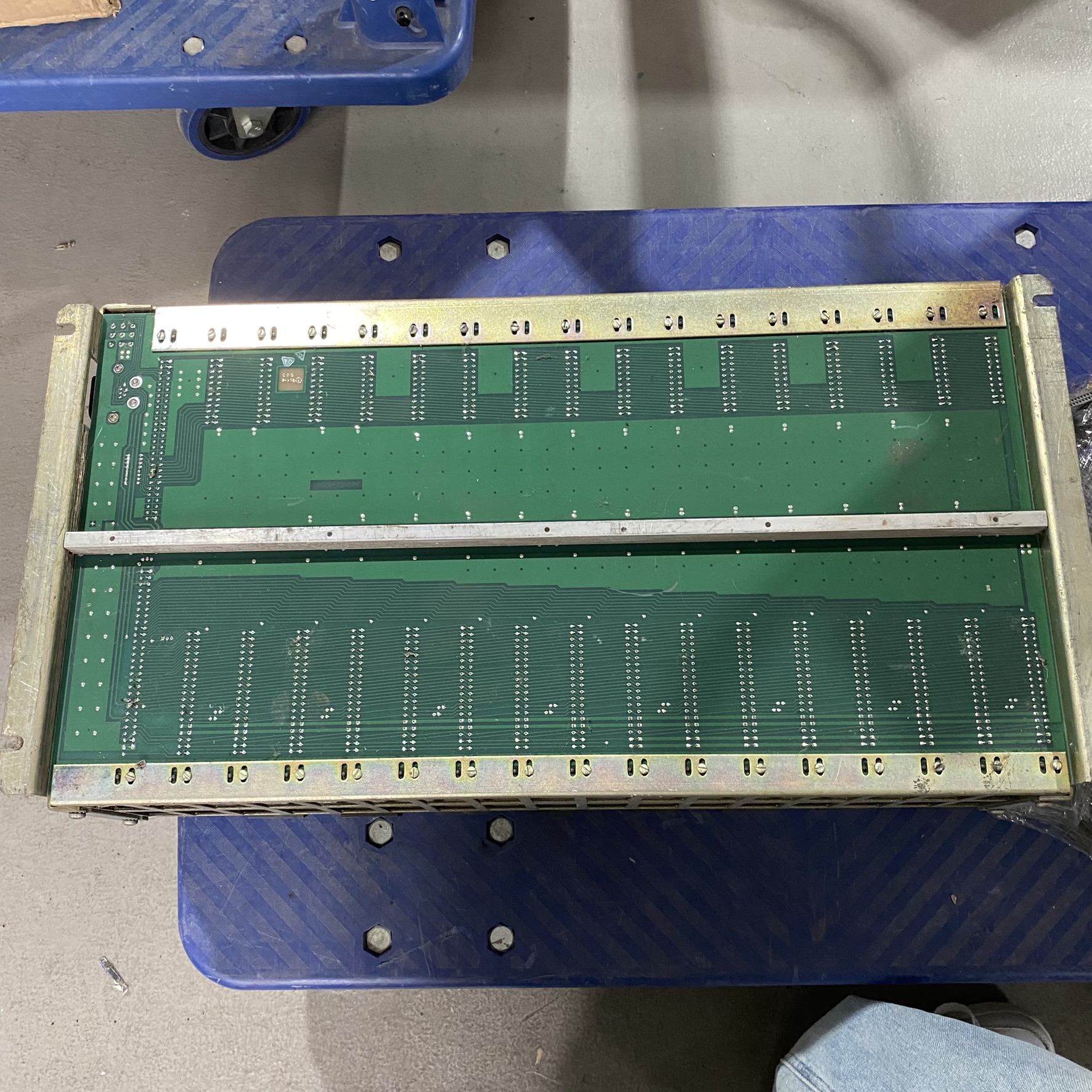

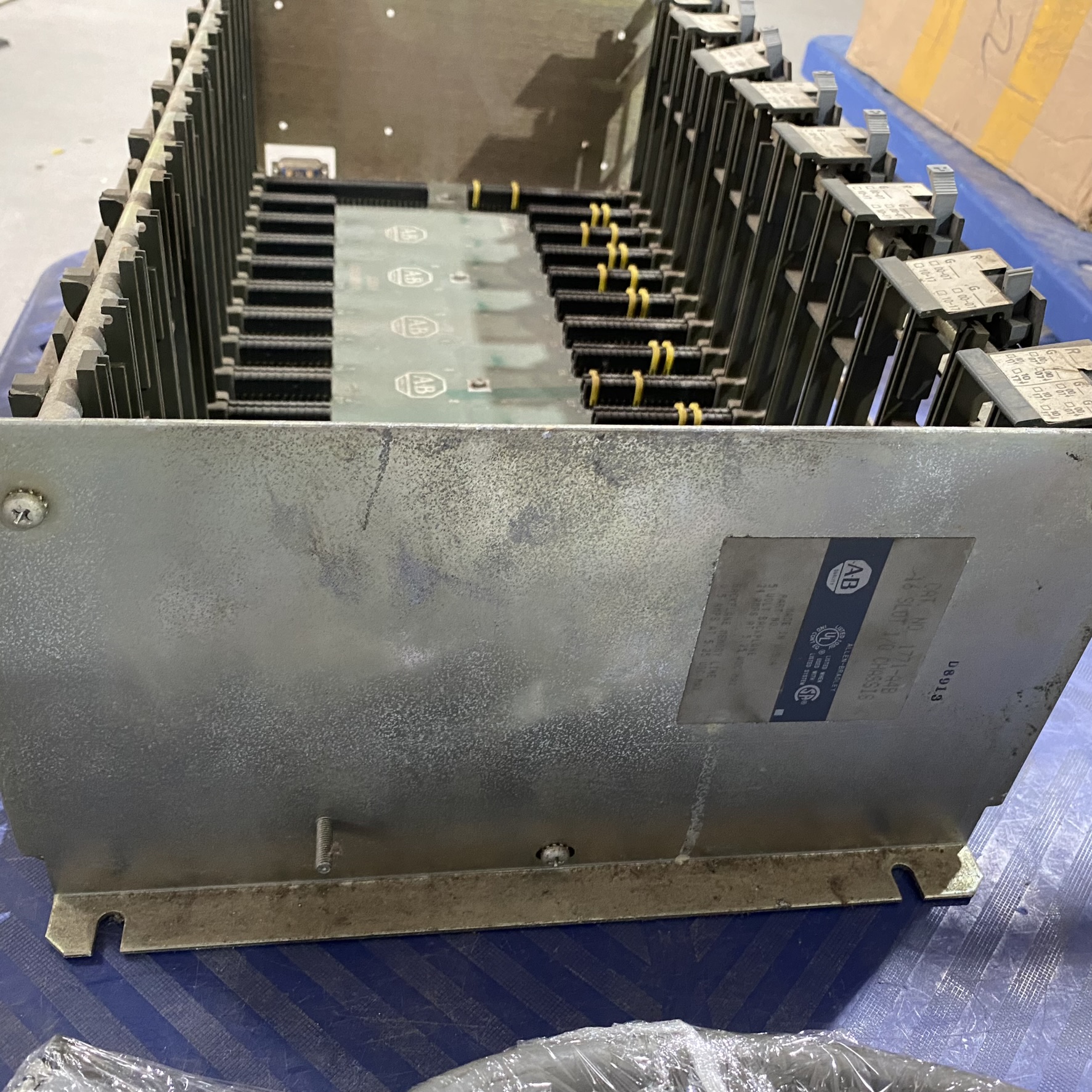

Allen-Bradley  罗克韦尔 1771-A4B 16 槽通用 I/O 机箱

1. 核心功能与应用

• 模块化架构：提供 16 个插槽，可安装 1771 系列的 I/O 模块（如数字量、模拟量、通信模块等），支持本地、远程或分布式 I/O 配置。

• 高可靠性设计：适应工业环境（0-60°C 运行温度，5-95% 非冷凝湿度），抗振动（2G，10-500Hz）和冲击（15G 操作冲击），符合 UL、CE、CSA 认证。

• 电源兼容性：支持 120/220V AC 或 DC 供电，需搭配外部电源模块（如 1771-P4S、P7 等），背板最大电流 24A（5V DC）。

2. 技术规格

• 物理参数：

• 尺寸：约 12.4×24×7.6 英寸（315×610×193 mm），重量 14.8 磅（6.7 kg）。

• 安装方式：背板嵌入式安装，支持面板固定。

• 扩展能力：

• 兼容 1771 系列全品类模块（如 1771-OBD 数字量输出、1771-IR RTD 输入、1771-ENET 通信模块等）。

• 支持 16 位模块和块传输协议，可与 1771-SDN 等通信模块配合使用。

3. 型号差异与兼容性

• 系列版本：

• Series B/C 差异：Series C 为后期型号，采用银色镀层（早期为金色），支持 16 位模块和块传输，适用于较新系统。

• 避免使用 1771-A4 或 1771-AC（无后缀 B）的旧型号，因不支持现代模块和协议。

• 通信适配：

• 通过通信模块（如 1771-ENETR）可连接 EtherNet/IP 网络，实现与 ControlLogix 等新一代 PLC 的数据互通。

•

4. 安装与维护

• 电源配置：

• 必须选择兼容的电源模块（如 1771-P4S 提供 8A 输出），避免同时使用外部电源和模块电源。

• 总功耗需计算所有模块的电流总和，确保不超过背板 24A 限制。

• 诊断与故障排除：

• 模块状态指示灯（如红色常亮表示故障）可快速定位问题，需参考手册进行复位或替换。

• 支持热插拔（部分模块），维护时无需停机。

5. 替代方案与升级路径

• 停产状态：1771 系列已逐步停产，但仍可通过第三方渠道采购全新或翻新设备（如摘要 1、5、8 所示）。

• 升级建议：

• 若需扩展功能，可通过 1771-AENTR 网关将现有 I/O 接入 Logix 平台，保留硬件投资并引入智能化分析。

• 长期迁移方案可考虑 CompactLogix 或 ControlLogix 系统，支持更高速的通信和复杂控制逻辑。

6. 文档与支持

• 用户手册：可下载《1771-A4B 安装指南》，包含接线图、电源计算、熔丝更换等详细步骤。

• 技术支持：Rockwell Automation 知识库提供历史文档（如 1771 机箱演变记录，需 TechConnect 访问）。
