一、核心技术参数与功能特性

1. 电气规格

• 输入电压：100-240V AC（50/60Hz），支持宽电压波动范围，适应全球电网环境。

• 输出电压：双路 24V DC，每路最大输出电流 10A，总功率 480W，可满足多设备并联供电需求。

• 效率：典型值 > 85%，符合欧盟 ErP 能效标准，降低能耗。

• 保护功能：内置过流、过压及过热保护，确保异常情况下设备安全。

2. 物理特性

• 尺寸：100mm×56mm×20mm（宽 × 高 × 深），采用紧凑设计，适配标准 35mm DIN 导轨安装。

• 工作温度：-10°C 至 + 55°C（部分资料显示 - 20°C 至 + 70°C，需根据具体型号确认），适应恶劣工业环境。

• 防护等级：IP20（需安装在控制柜内），抗振动（10-500Hz）和冲击（50g），适合高振动场景。

3. 冗余与扩展能力

• 冗余配置：支持双电源模块并联运行（N+1 冗余），通过二极管隔离避免反向电流，提升系统可用性。

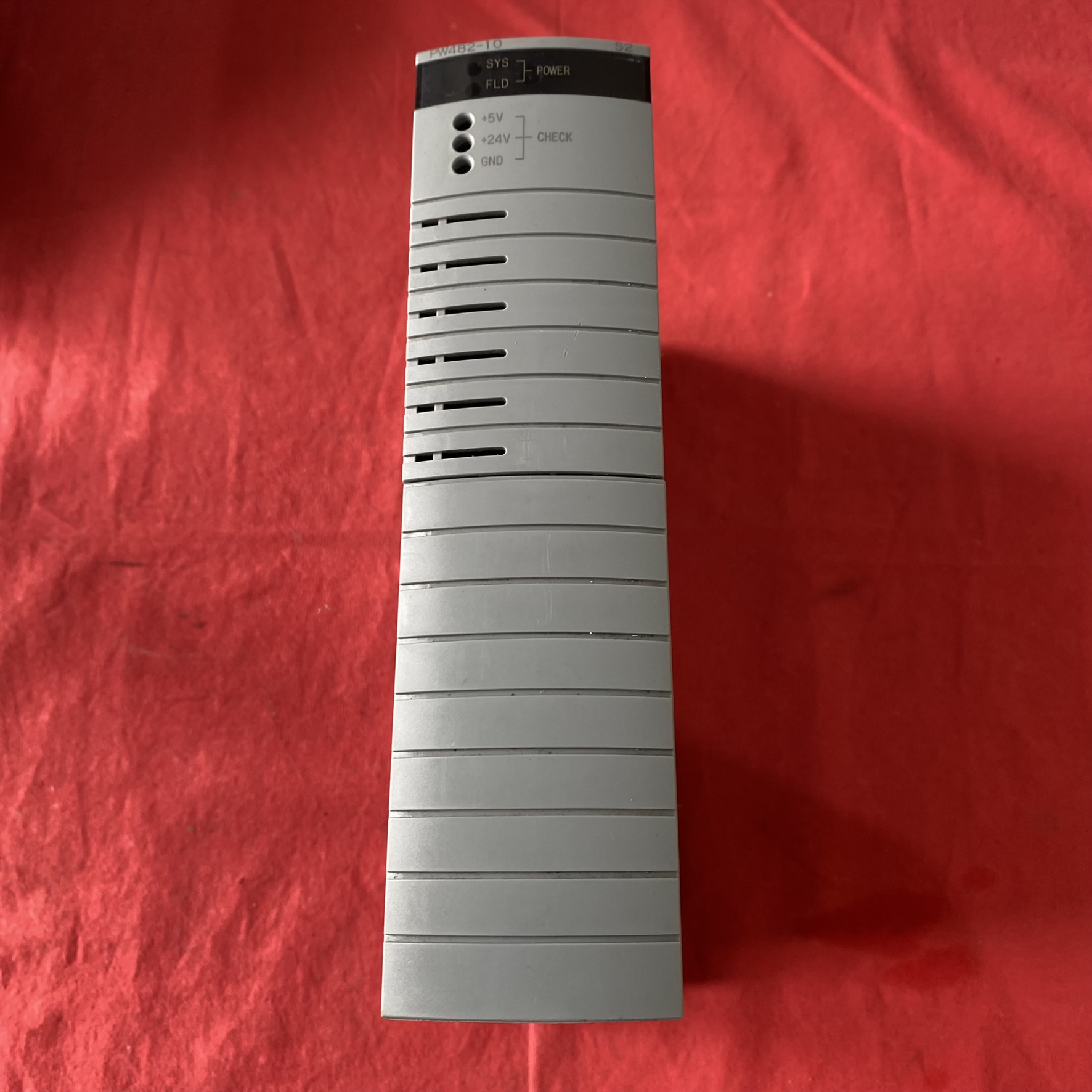

• 状态指示：内置 LED 指示灯显示 + 5V 和 + 24V 输出状态，便于快速诊断故障。

二、典型应用场景

1. 工业自动化控制系统

• DCS/PLC 供电：为横河 CENTUM CS 3000、CENTUM VP 等系统的控制站（FCS）、操作站（HIS）及 I/O 模块提供稳定电源，确保实时数据传输与控制精度。

• 过程仪表支持：驱动压力变送器（如 EJA 系列）、流量传感器（如 ADMAG 系列）等现场设备，保证信号采集的稳定性。

2. 能源与电力行业

• 火力发电厂：为汽轮机控制系统（DEH）、锅炉保护系统（FSSS）及辅机设备供电，支持冗余设计以满足高可靠性要求。

• 变电站自动化：为智能终端设备（IED）、继电保护装置及通信模块提供 24V 电源，确保电网稳定运行。

3. 化工与石油化工

• 反应釜控制：在高温高压环境下为搅拌电机、阀门定位器及温度传感器供电，适应 - 20°C 至 + 70°C 宽温范围。

• 紧急停车系统（ESD）：与 ProSafe-RS 安全仪表系统集成，提供故障安全（Fail-Safe）电源，确保危险情况下设备安全关停。

三、安装与接线规范

1. 机械安装

• 导轨固定：直接卡装在 35mm DIN 导轨上，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

• 环境要求：避免安装在阳光直射、高湿度（>95% RH）或强电磁干扰区域（如变频器附近），距离干扰源≥30cm。

2. 电气接线

• 输入连接：使用 2.5mm² 导线连接 L/N（AC 输入）或 +/-（DC 输入），PE 端子需可靠接地（接地电阻 < 10Ω）。

• 输出连接：双路 24V DC 输出通过 4mm² 导线连接负载，支持并联供电以扩展容量。

• 冗余配置：并联时需外接二极管（如 1N5408）防止反向电流，确保主电源故障时备用电源无缝切换。

3. 通信与状态监测

• 状态反馈：通过干接点输出（需外接继电器）或 Modbus RTU 协议（需扩展通信模块）上传电源状态至 PLC 或 SCADA 系统。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用压缩空气吹扫内部灰尘，避免积尘导致散热不良。

• 电容更换：铝电解电容器推荐更换周期为 8 年（环境温度≤40°C），高温环境需缩短周期。

• 固件更新：通过横河 iTools 软件更新模块固件，提升稳定性与功能支持。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM CS 3000 电源模块手册》，包含接线图、参数设置指南及安全规范。

• CAD 模型：提供 3D 图纸，便于设备集成设计（搜索 “PW482-10 CAD” 获取）。

2. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取故障诊断与现场调试服务。

• 认证培训：参加横河 “工业电源应用培训”，学习冗余配置、EMC 设计及故障排除技能。

3. 备件采购：

• 通过横河授权分销商或区域服务中心采购原厂备件（如熔断器、输出端子），确保兼容性与质保。

总结
