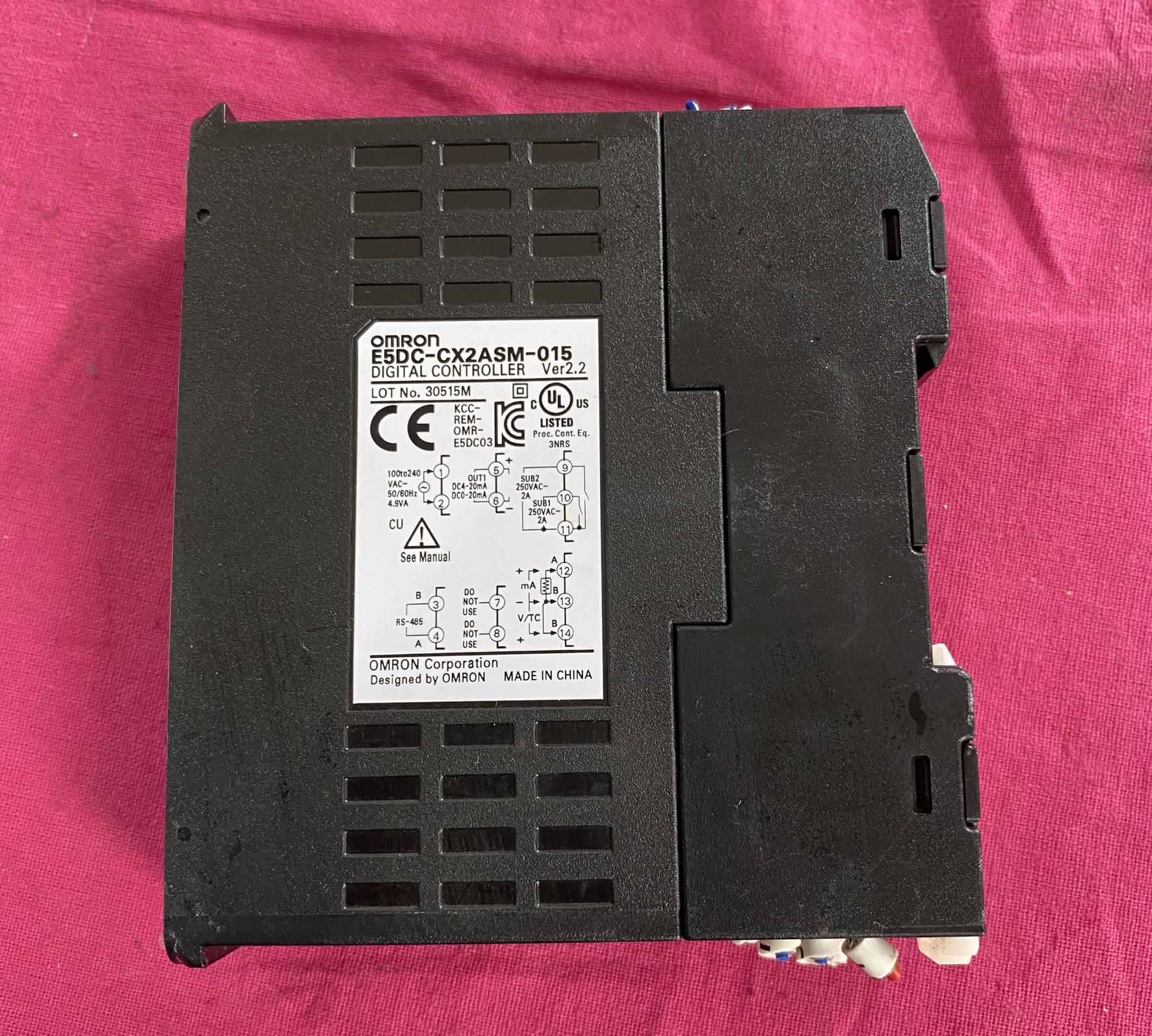

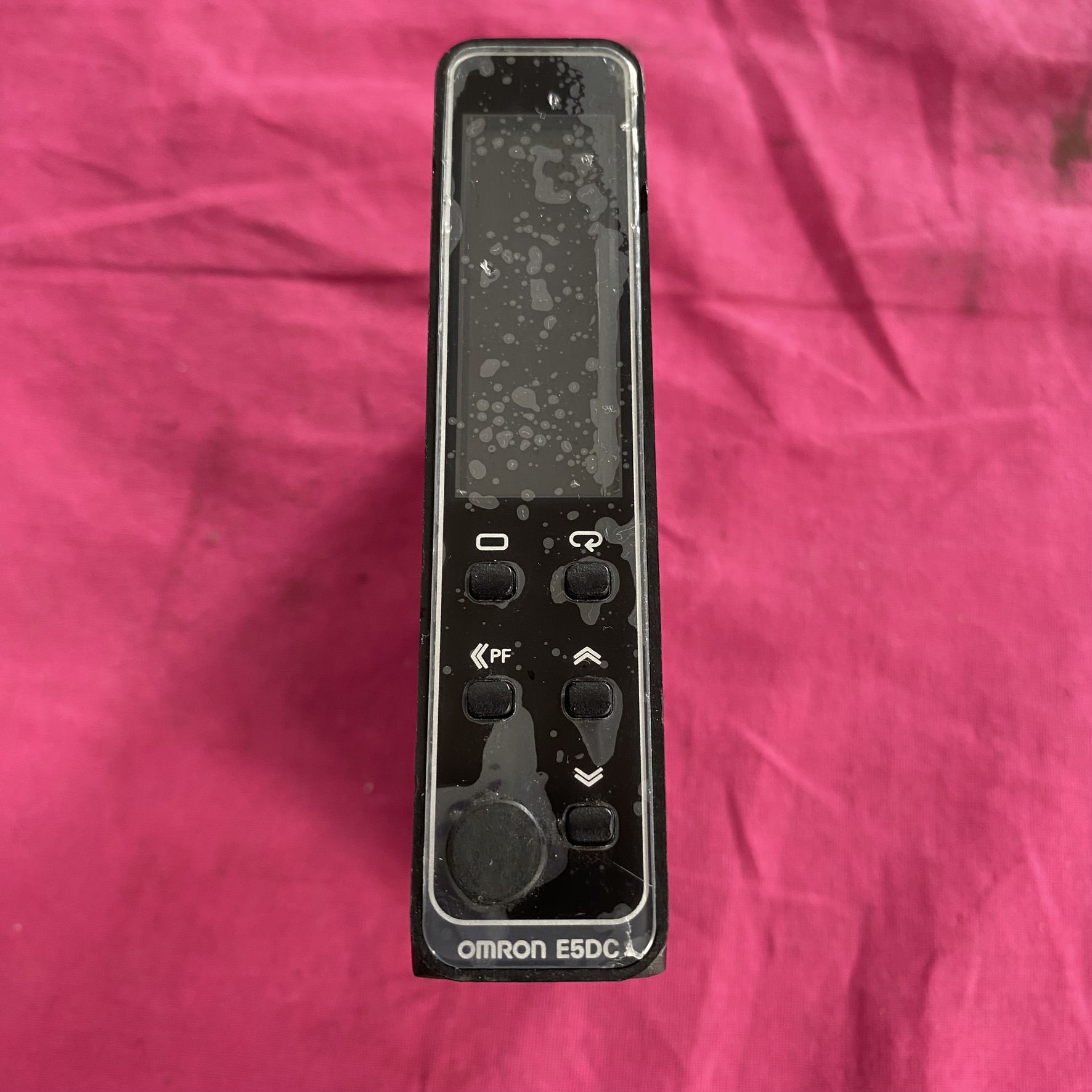

OMRON 欧姆龙 E5DC-CX2ASM-015 数字温度控制器

一、核心功能与规格

1. 控制输出类型采用线性电流输出（4-20mA/0-20mA DC），适用于驱动电动阀、变频器等需要模拟量调节的设备。同时支持2 路独立继电器辅助输出，可用于报警指示、加热 / 冷却切换等逻辑控制。
2. 输入兼容性支持全量程多输入，包括：

• 热电偶（K、J、T、E、L、U、N、R、S、B、W、PL II）

• 铂电阻（Pt100、JPt100）

• 模拟量电压 / 电流（1-5V、0-5V、0-10V、4-20mA、0-20mA）

• 非接触式红外温度传感器。

3. 通信能力内置RS-485 接口，支持 Modbus RTU 协议，可与 PLC、HMI 或上位机实现无缝通信，便于远程监控和参数调整。
4. 精度与性能

• 温度输入精度：热电偶 ±0.3% PV 或 ±1°C（取较大值），铂电阻 ±0.2% PV 或 ±0.8°C。

• 模拟量输入精度：±0.2%FS。

• 高速采样：50ms 周期，适用于快速响应的加热 / 冷却系统。

5. 安装与尺寸

• DIN 导轨安装：宽度仅 22.5mm，深度 85mm，可节省控制柜空间。

• 面板安装兼容：需配合专用适配器（另售），开孔尺寸与 E5C 系列通用。

二、核心特性

1. 先进控制算法支持PID 控制（带自整定功能）和加热 / 冷却独立控制，可针对不同负载特性分别优化参数，减少超调和振荡。
2. 报警功能提供17 种报警类型，包括上限、下限、偏差、变化率等，并支持加热器断线（HB）和SSR 故障检测（HS），有效预防设备损坏。
3. 操作与显示

• 大字体白光 LCD：PV（过程值）显示高度 8.5mm，SV（设定值）高度 8mm，在光线较差的环境中仍清晰可见。

• 便捷按键操作：通过面板按键可快速切换参数组、启动自整定或进入保护模式。

4. 扩展功能

• 多段 SP 设定：支持最多 8 个预设目标值，可通过事件输入或通信指令切换。

• 线性化处理：针对非线性传感器（如红外测温仪）提供自定义曲线拟合功能。

•

三、应用场景

• 工业加热设备：如烘箱、注塑机、反应釜的温度控制。

• 环境模拟系统：实验室恒温箱、气候试验箱的高精度调节。

• 过程控制：化工、食品饮料行业的流体温度闭环控制。

• 能源管理：与 PLC 联动实现节能优化，例如根据负载动态调整输出功率。
