一、核心技术参数与功能特性

1. 输入类型与测量范围

• 支持信号类型：热电偶（K/J/T/R/S/B 等）、热电阻（Pt100/Cu50）、电压（-10V~+10V）、电流（4~20mA），覆盖工业现场主流传感器输出信号。

• 测量精度：

• 热电偶：±0.1% FS ±1 字（典型值）；

• 热电阻：±0.05% FS ±0.1°C；

• 电压 / 电流：±0.05% FS，满足高精度过程控制需求。

• 分辨率：0.1°C（温度）、0.1mV（电压）、0.1mA（电流），支持微小信号变化的精准捕捉。

2. 通道配置与采样速率

• 通道数量：4 通道（部分资料提及 8 通道，需以官方数据为准），支持多信号同步采集。

• 采样速率：最高 10 次 / 秒（单通道），可根据需求调整滤波时间（1~10 秒）以抑制干扰。

3. 通信与诊断功能

• 通信接口：通过横河专用 ESB 总线或 ER 总线与控制站（FCS）连接，支持冗余通信链路（需额外配置耦合模块）。

• 故障诊断：内置传感器开路 / 短路检测、信号超限报警，支持通道级诊断信息上传至 DCS 系统。

4. 环境适应性

• 工作温度：0°C~55°C（部分资料提及 - 20°C~70°C，需以官方规格书为准），适应工业现场宽温环境。

• 防护等级：IP20（需安装在控制柜内），抗振动（10~500Hz）和冲击（50g），适合高机械应力场景。

二、典型应用场景

1. 石油化工与炼油

• 反应釜温度监测：连接 K 型热电偶，实时监测反应温度（如聚合反应需 ±0.5°C 控制），为 PID 调节提供数据支持。

• 蒸馏塔压力与流量控制：采集 4~20mA 信号（来自压力变送器和涡街流量计），实现多变量协同控制。

2. 电力与能源

• 汽轮机轴承温度监测：通过 Pt100 热电阻监测轴承温度，结合振动数据实现设备预测性维护。

• 锅炉燃烧优化：采集氧量分析仪（电流信号）和燃料流量数据，优化燃烧效率以降低能耗。

3. 制药与食品加工

• 洁净室温湿度控制：连接温湿度传感器（电压信号），确保环境参数符合 GMP 标准（如温度 23±2°C，湿度 45±5%）。

• 发酵罐过程监控：监测 pH 值（mV 信号）、溶解氧（电流信号）及温度，实现发酵过程的精准调控。

4. 冶金与矿业

• 高炉炉温监测：使用 B 型热电偶（测量范围 0~1800°C），实时跟踪炉内温度分布，预防结瘤等异常。

• 矿石破碎系统：采集振动传感器（电流信号）数据，预警设备故障以减少停机时间。

三、安装与配置要点

1. 硬件安装规范

• 安装方式：插入控制站（FCS）的 I/O 卡槽，支持冗余配置（需成对安装在相邻卡槽）。

• 接线要求：

• 热电偶：使用补偿导线（如 K 型用 KC 补偿线），避免信号衰减；

• 热电阻：采用三线制接法，消除线路电阻影响；

• 模拟量：使用屏蔽双绞线，与动力电缆间距≥30cm 以降低 EMC 干扰。

2. 参数配置流程

1. 通道组态：通过横河工程软件（如 CENTUM VP 组态工具）设置输入类型、量程及滤波时间。

2. 线性化处理：针对非线性传感器（如部分气体分析仪），启用内置线性化算法（支持多项式拟合）。

3. 报警设置：配置高 / 低限报警阈值及报警延迟时间，触发时联动输出动作（如切断阀门）。

3. 冗余与可靠性设计

• 通信冗余：通过 ESB 总线耦合模块（如 EC401）实现双通道通信，主链路故障时自动切换至备用链路。

• 电源冗余：依赖控制站内的冗余电源模块（如 PW482-10），确保模块供电连续性。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期校准：每 12 个月使用高精度信号源（如 FLUKE 724）校准模块，确保测量精度。

• 清洁与检查：每季度清理模块表面灰尘，检查卡槽接口是否松动，避免接触不良。

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，获取新功能及 bug 修复。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含详细接线图及参数说明。

• 应用案例：参考《石油化工反应釜温度监测解决方案》，获取行业最佳实践。

2. 软件工具：

• CENTUM VP 组态工具：用于模块参数配置、通信链路搭建及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务。

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习模块配置与高级诊断技能。

总结

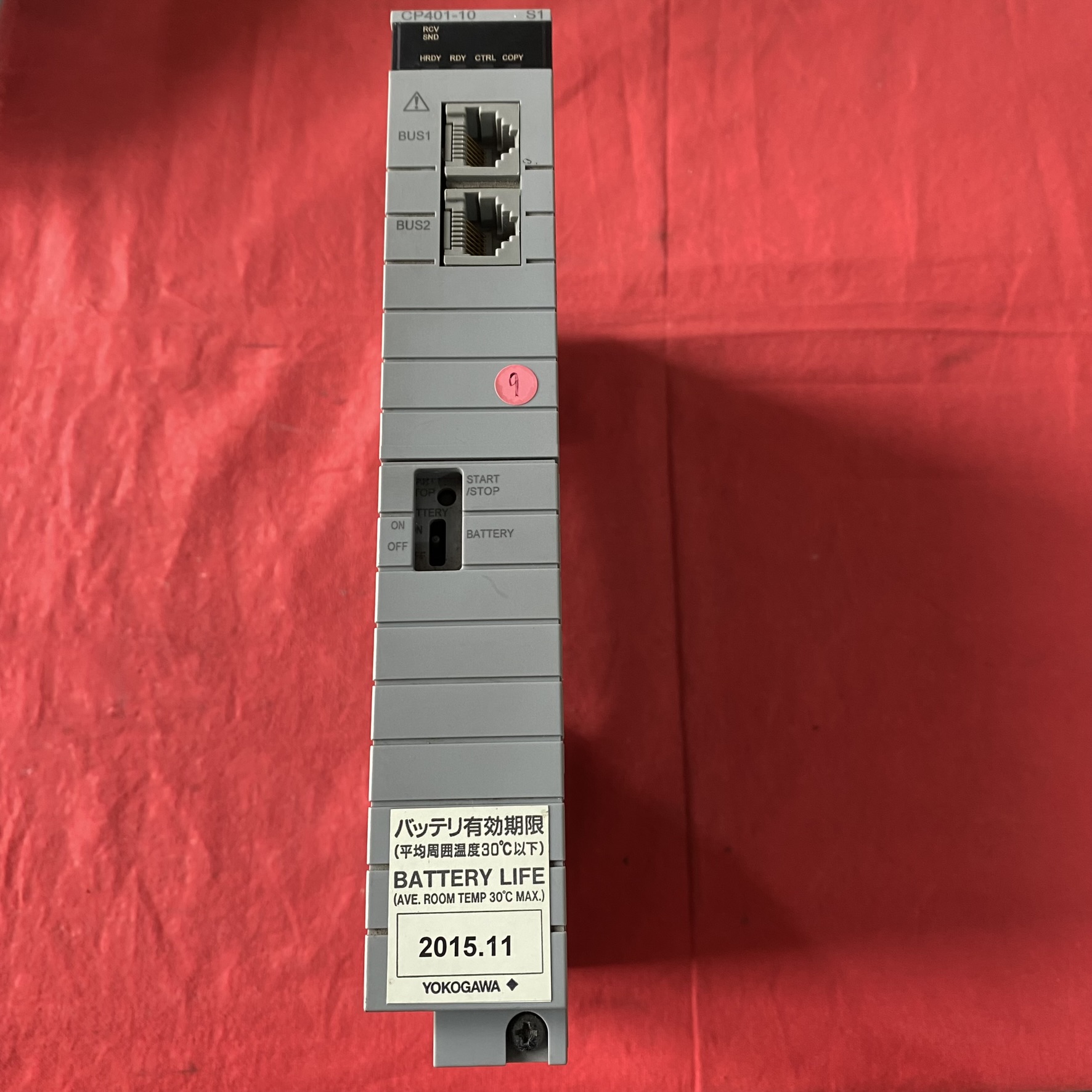

• CP401-10
